上海三菱SMOSII电梯综合监控系统

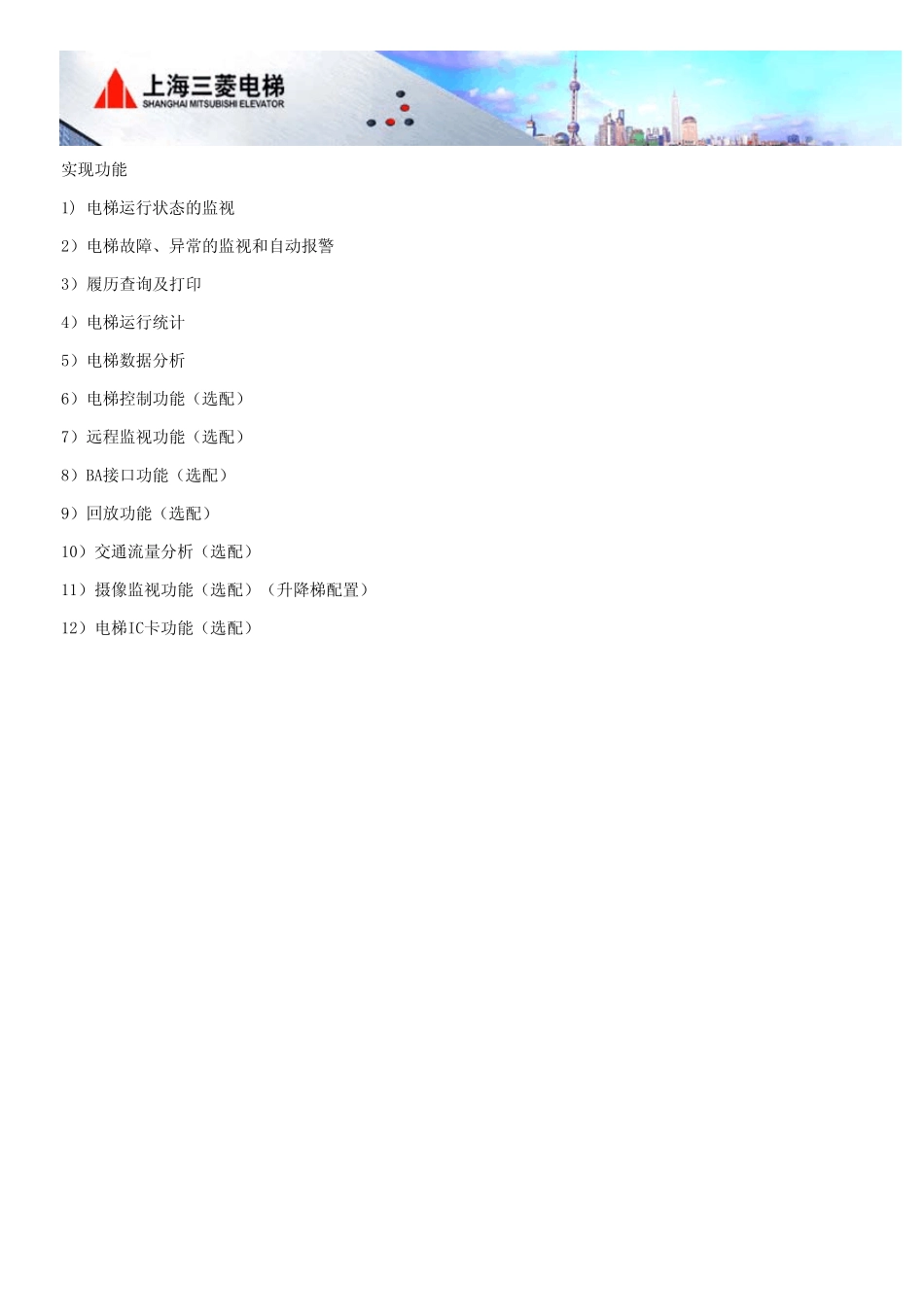

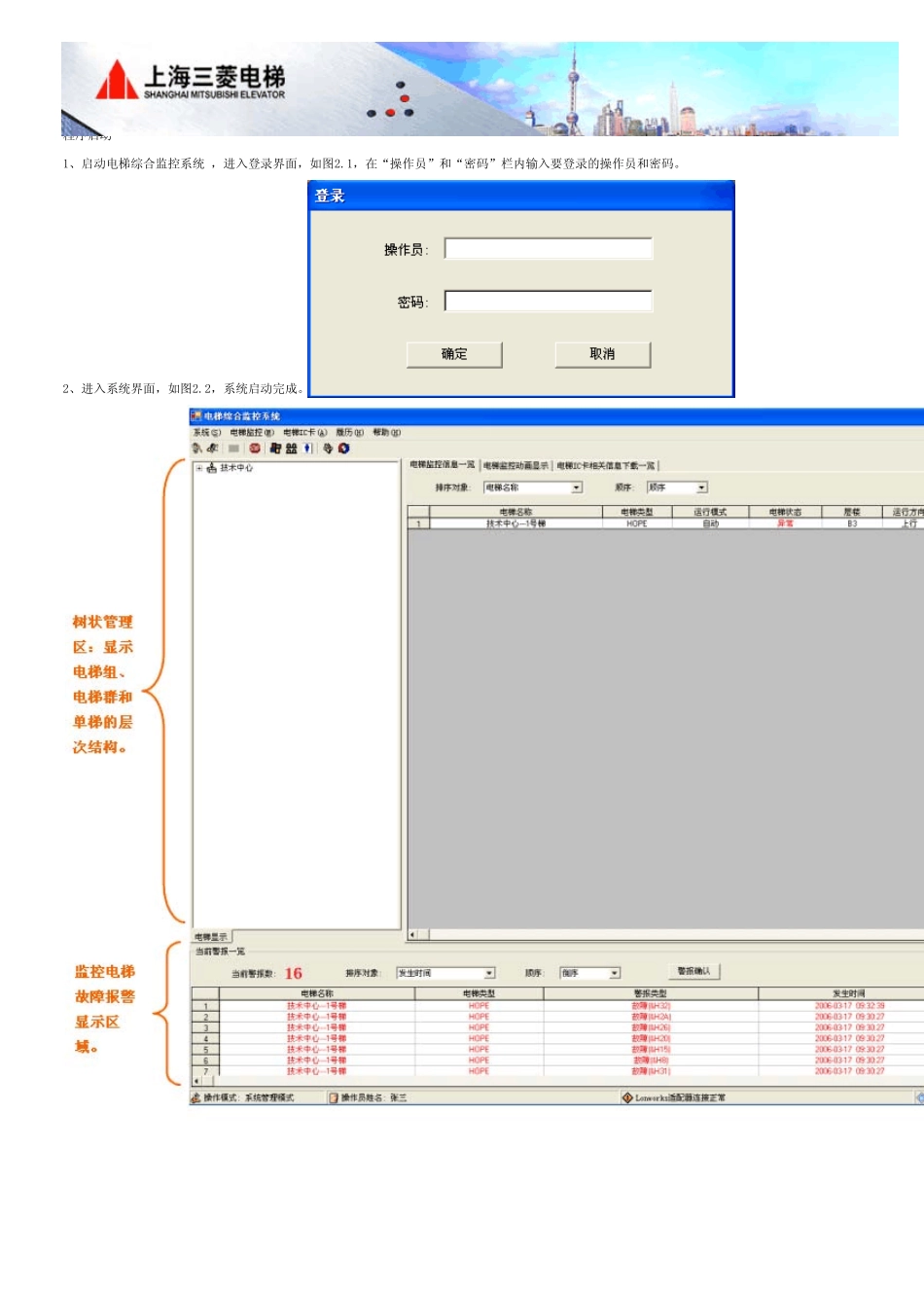

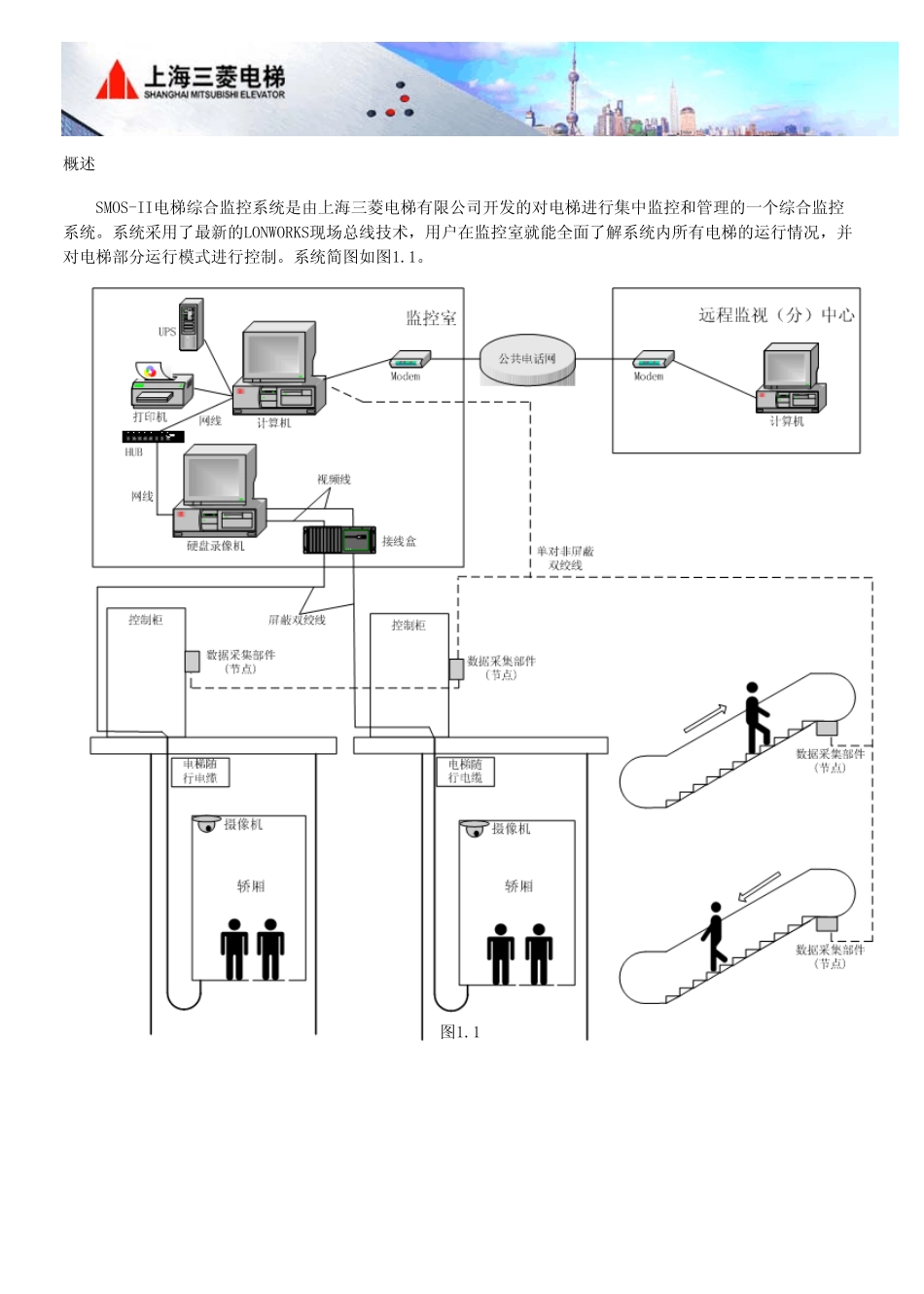

概 述 SMOS-II电 梯 综 合 监 控 系 统 是 由 上 海 三 菱 电 梯 有 限 公 司 开 发 的 对 电 梯 进 行 集 中 监 控 和 管 理 的 一 个 综 合 监 控系 统 。 系 统 采 用 了 最 新 的 LONWORKS现 场 总 线 技 术 ， 用 户 在 监 控 室 就 能 全 面 了 解 系 统 内 所 有 电 梯 的 运 行 情 况 ， 并对 电 梯 部 分 运 行 模 式 进 行 控 制 。 系 统 简 图 如 图 1.1。 图 1.1 实现功能 1) 电梯运行状态的监视 2）电梯故障、异常的监视和自动报警 3）履历查询及打印 4）电梯运行统计 5）电梯数据分析 6）电梯控制功能（选配） 7）远程监视功能（选配） 8）BA接口功能（选配） 9）回放功能（选配） 10）交通流量分析（选配） 11）摄像监视功能（选配）（升降梯配置） 12）电梯IC卡功能（选配） 程序启动 1、启动电梯综合监控系统 ，进入登录界面，如图2.1，在“操作员”和“密码”栏内输入要登录的操作员和密码。 图2.1 2、进入系统界面，如图2.2，系统启动完成。 图2.2 电 梯 监 控 信 息 一 览 以 文 字 列 表 方 式 显 示 系 统 中 所 有 电 梯 的 运 行 情 况 （ 见 图 2.3） ， 可 按 需 排 序 。 图 2.3 电 梯 监 控 动 画 显 示 以 动 画 方 式 显 示 电 梯 的 运 行 情 况 （ 见 图 2.4） ， 当 监 控 电 梯 数 量 较 多 或 者 电 梯 楼 层 较 高 时 ， 可 以 移 动 窗 体边 上 的 滚 动 条 进 行 查 看 。 图 2.4 电 梯 IC卡 相 关 信 息 下 载 一 览 以 文 字 列 表 方 式 显 示 电 梯 IC卡 相 关 信 息 下 载 情 况 （ 见 图 2.5） 。 图 2.5 重 新 登 录 在 系 统 菜 单 中 ， 选 择 “ 重 新 登 录 ” ， 系 统 进 入 图 2.1的 登 录 对 话 框 ， 此 时 在 “ 操 作 员 ” 和 “ 密 码 ” 栏 内 输入 任 意 一 个 已 登 记 的 操 作 员 和 密 码 ， 点 击 “ 确 定 ” ， 系 统 就 进 入 该 操 作 员 的 操 作 状 态 ， 点 击 “ 取 消 ” ， 系 统 将返 回 到 原 操 作 员 的 操 作 状 态 。 操 作 员 管 理 在 系 统...
