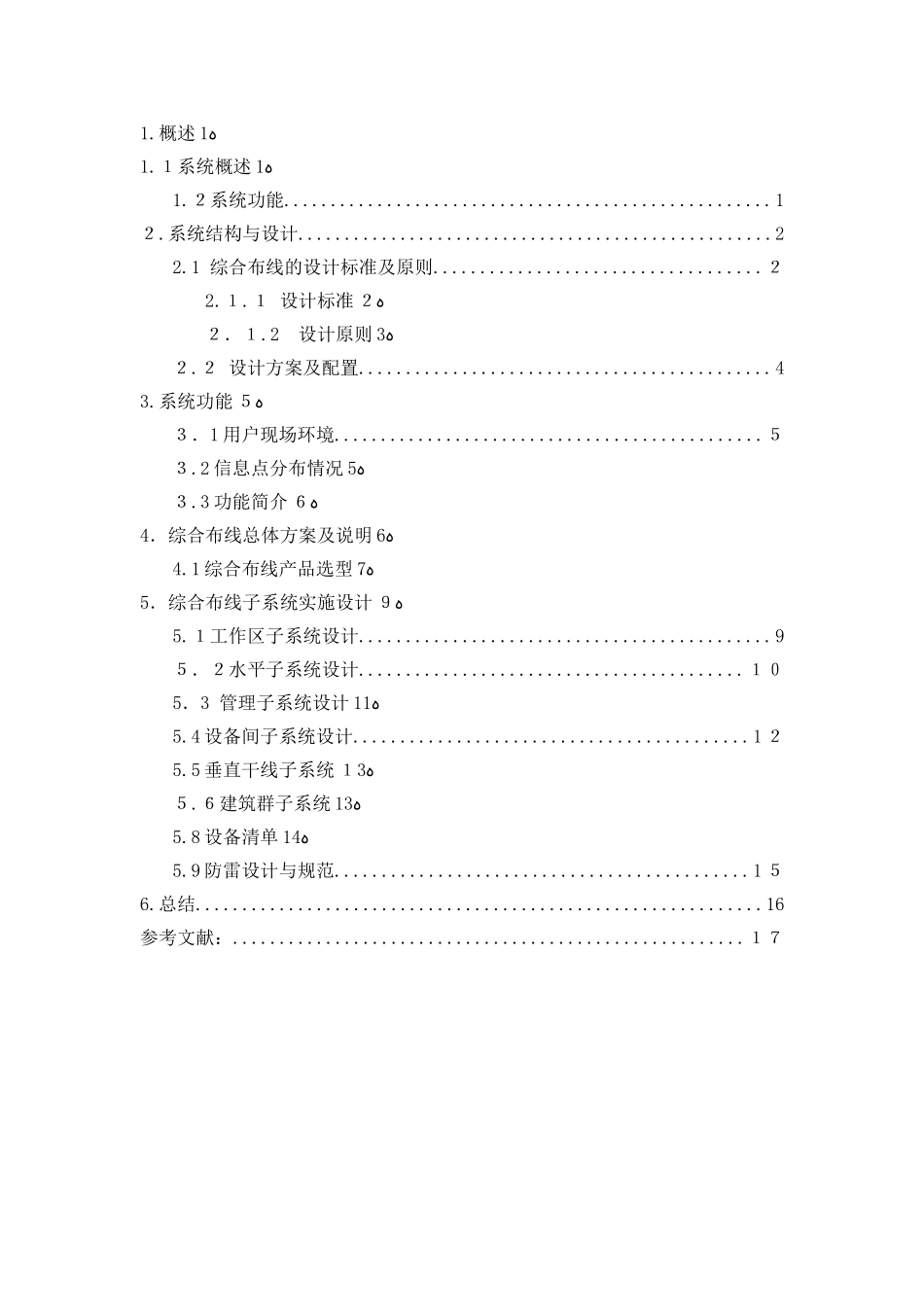

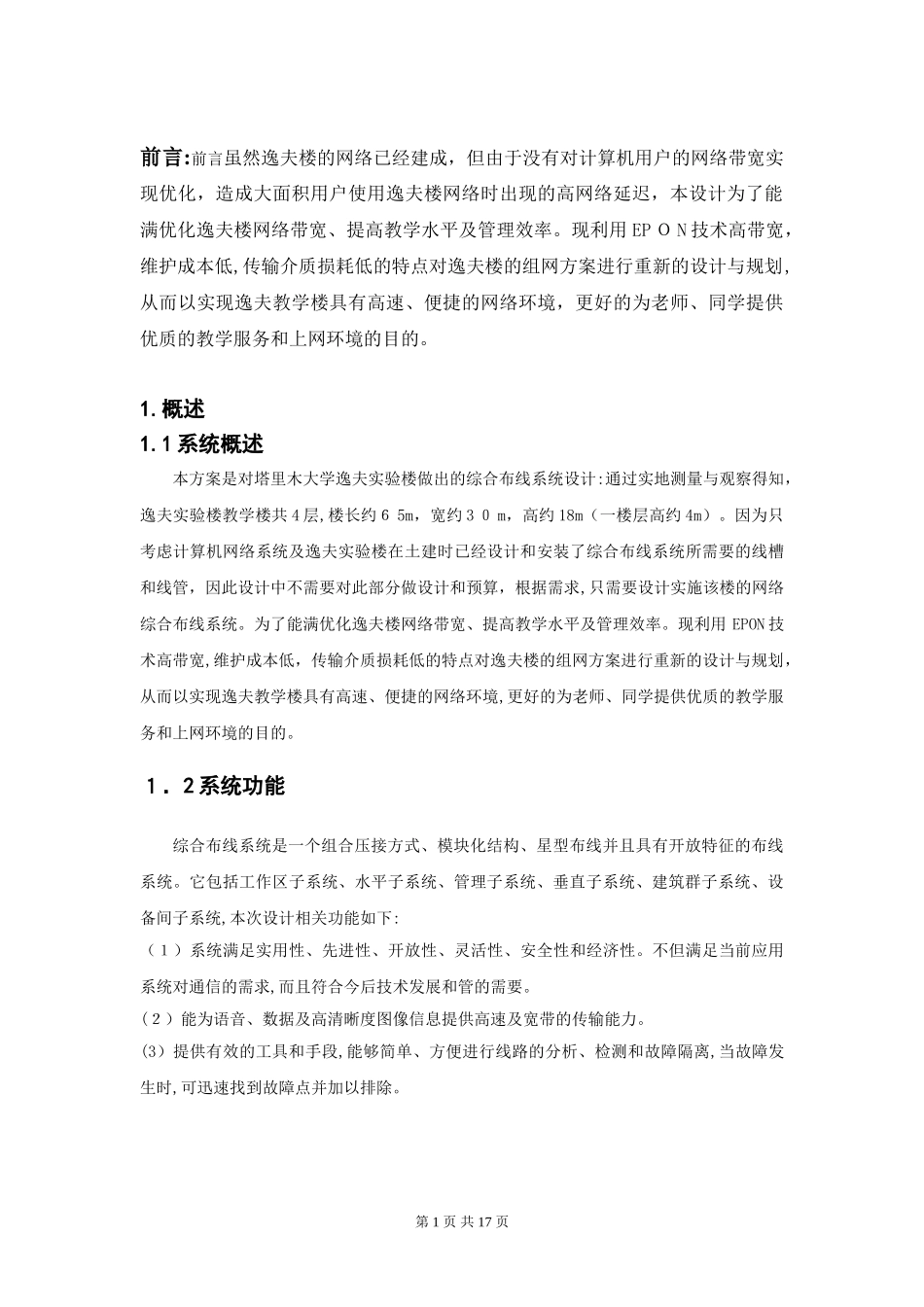

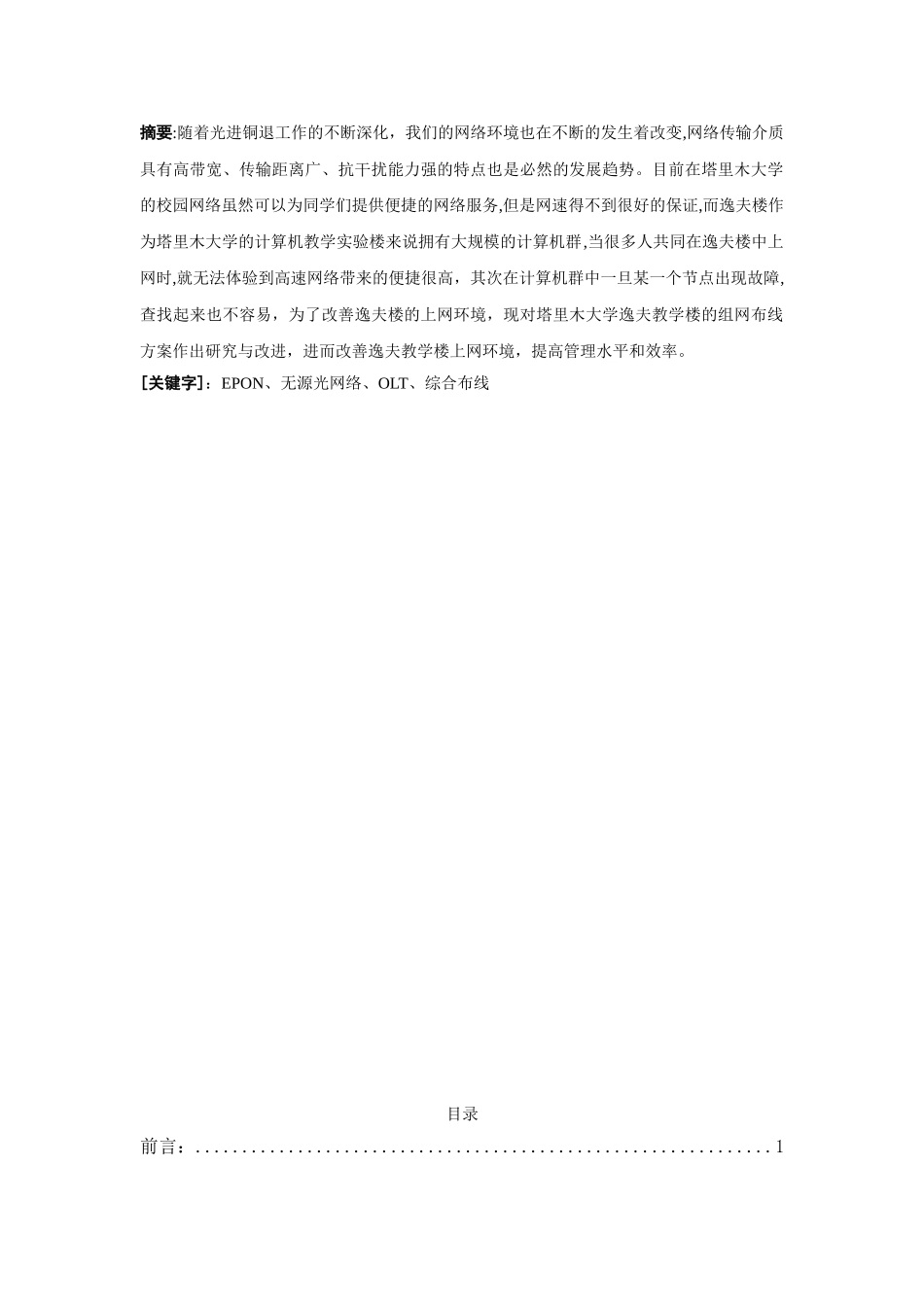

摘要:随着光进铜退工作的不断深化，我们的网络环境也在不断的发生着改变,网络传输介质具有高带宽、传输距离广、抗干扰能力强的特点也是必然的发展趋势。目前在塔里木大学的校园网络虽然可以为同学们提供便捷的网络服务,但是网速得不到很好的保证,而逸夫楼作为塔里木大学的计算机教学实验楼来说拥有大规模的计算机群,当很多人共同在逸夫楼中上网时,就无法体验到高速网络带来的便捷很高，其次在计算机群中一旦某一个节点出现故障,查找起来也不容易，为了改善逸夫楼的上网环境，现对塔里木大学逸夫教学楼的组网布线方案作出研究与改进，进而改善逸夫教学楼上网环境，提高管理水平和效率。[关键字]：EPON、无源光网络、OLT、综合布线目录前言：..............................................................11.概述ﻩ11.１系统概述ﻩ11.２系统功能....................................................1２.系统结构与设计...................................................22.1综合布线的设计标准及原则...................................２2.１.１设计标准ﻩ２２．１.2设计原则ﻩ3２.２设计方案及配置............................................43.系统功能ﻩ５３．1用户现场环境..............................................５３.2信息点分布情况ﻩ5３.3功能简介ﻩ６4．综合布线总体方案及说明ﻩ64.1综合布线产品选型ﻩ75．综合布线子系统实施设计ﻩ９5.１工作区子系统设计............................................9５．２水平子系统设计.........................................１０5．3管理子系统设计ﻩ115.4设备间子系统设计..........................................1２5.5垂直干线子系统ﻩ１3５.６建筑群子系统ﻩ135.8设备清单ﻩ145.9防雷设计与规范............................................1５6.总结.............................................................16参考文献：.......................................................１７第1页共17页前言:前言虽然逸夫楼的网络已经建成，但由于没有对计算机用户的网络带宽实现优化，造成大面积用户使用逸夫楼网络时出现的高网络延迟，本设计为了能满优化逸夫楼网络带宽、提高教学水平及管理效率。现利用EPＯN技术高带宽，维护成本低,传输介质损耗低的特点对逸夫楼的组网方案进行重新的设计与规划,从而以实现逸夫教学楼具有高速、便捷的网络环境，更好的为老师、同学提供优质的教学服务和上网环境的目的。1.概述1.1系统概述本方案是对塔里木大学逸夫实验楼做出的综合布线系统设计:通过实地测量与观察得知，逸夫实验楼教学楼共4层,楼长约６5m，宽约3０m，高约18m（一楼层高约4m）。因为只考虑计算机网络系统及逸夫实验楼在土建时已经设计和安装了综合布线系统所需要的线槽和线管，因此设计中不需要对此部分做设计和预算，根据需求,只需要设计实施该楼的网络综合布线系统。为了能满优化逸夫楼网络带宽、提高教学水平及管理效率。现利用EPON技术高带宽,维护成本低，传输介质损耗低的特点对逸夫楼的组网方案进行重新的设计与规划，从而以实现逸夫教学楼具有高速、便捷的网络环境,更好的为老师、同学提供优质的教学服务和上网环境的目的。１．2系统功能综合布线系统是一个组合压接方式、模块化结构、星型布线并且具有开放特征的布线系统。它包括工作区子系统、水平子系统、管理子系统、垂直子系统、建筑群子系统、设备间子系统,本次设计相关功能如下:（１）系统满足实用性、先进性、开放性、灵活性、安全性和经济性。不但满足当前应用系统对通信的需求,而且符合今后技术发展和管的需要。(２）能为语音、数据及高清晰度图像信息提供高速及宽带的传输能力。(3）提供有效的工具和手段,能够简单、方便进行线路的分析、检测和故障隔离,当故障发生时,可迅速找到故障点并加以排除。第2页共17页(4）网络设计充分考虑可扩展性要求,包括交换机硬件的扩展能力以及网络实施新应用的能力。(5)网络的安全性应充分考虑应用环境中的信息资源得到有效的保护，可以有效的控制网络的访问,灵活的实施网络的安全控制策略...
