普通车床数控化改造总体方案设计

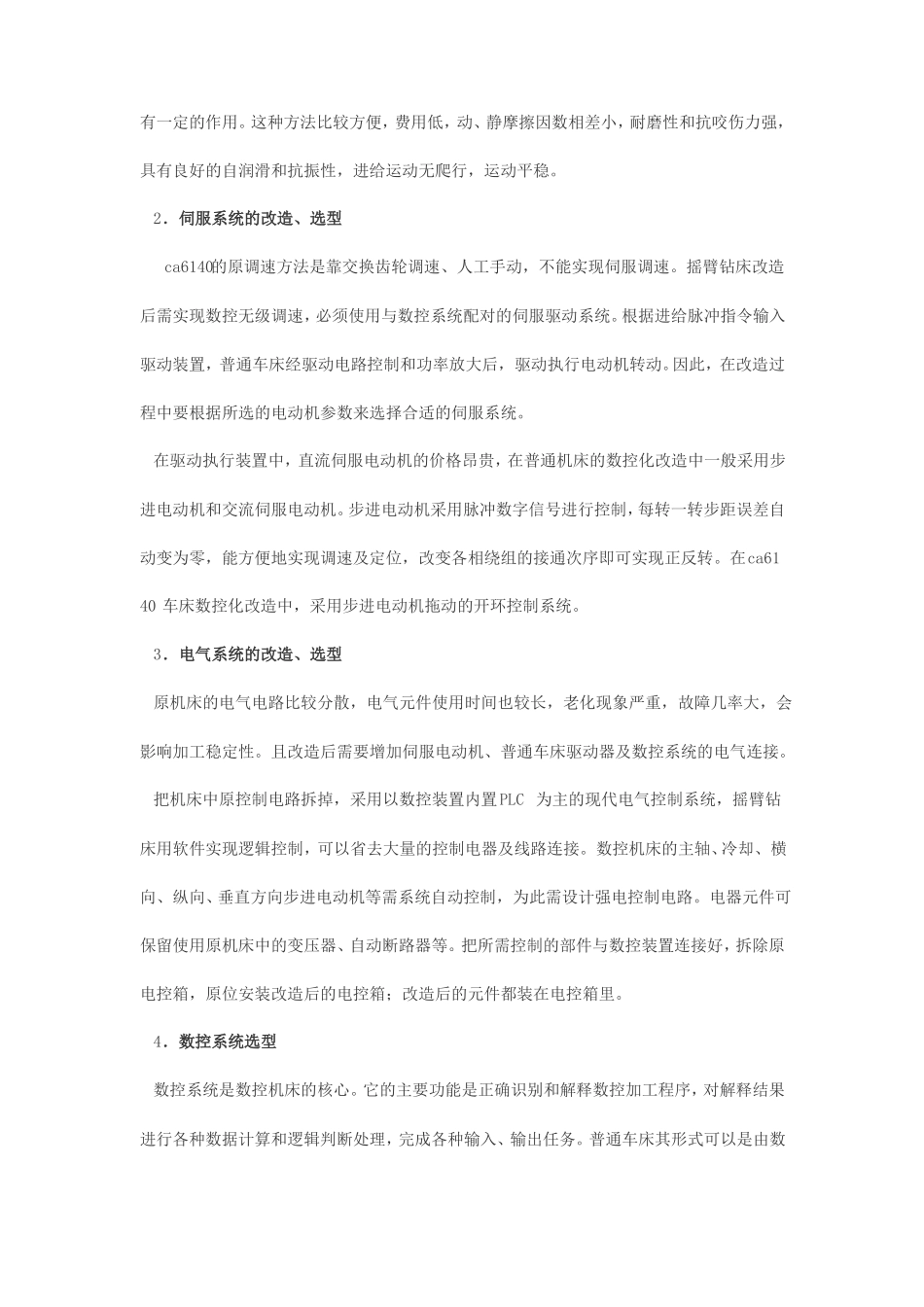

普通车床数控化改造总体方案设计1.机械部分的改造设计 ca6140车床的主轴以及进给系统都是由法兰式电动机拖动。普通车床主轴传动系统部分改造难度大、成本高，且精度提高有限，所以在改造此类机床时，摇臂钻床要选那些主轴各方面性能能满足使用要求的。改造时，保留原主轴系统，对进给传动系统及电气控制系统进行改造。进给传动系统的传动精度及效率也是数控机床性能的重要组成部分。原机床进给箱为交换齿轮箱，结构复杂、反向间隙大、传动精度差。在改造过程中，采用步进电动机与滚珠丝杠，并装有减速机构的传动方式，通过减速机构可得到所需的减速比并增大驱动力矩。普通车床原机床是用滑动丝杠，传动误差大，因此在数控化改造中将其更换为滚珠丝杠。滚珠丝杠的传动效率高、无爬行、预紧后可消除反向间隙、精度高。改造后ca6140 车床的横向、纵向传动方式为：步进电动机一消隙齿轮一滚珠丝杠螺母副一工作台的传动方式。ca6140 车床垂直方向的传动方式为：步进电动机一圆锥齿轮一滚珠丝杠螺母副一工作台。同时，垂直方向还应考虑滚珠丝杠的自锁，采用超越离合器的自动平衡装置实现自锁。 ca6140车床的导轨是采用铸铁-铸铁或铸铁—淬火钢滑动导轨，其静摩擦因数大，摇臂钻床动、静摩擦因数相差较大，低速时易出现爬行，力矩损失大，影响运动的平稳性和定位精度。若是将导轨改造成滚动导轨或静压导轨，工艺复杂、费用大、周期长；所以在对ca6140 车床改造时采用在普通车床原导轨上粘接聚四氟乙烯软带的方法。聚四氟乙烯软带是以聚四氟乙烯树脂为基材与耐磨填充料复合后，在常温下用模压法成型烧结、车削和活化处理制得。其特点是摩擦因数低，抗磨损，静、动摩擦因数差值小，定位准确，防振消声运行平稳，低能耗，具有耐老化和足够的力学性能，对提高机械加工精度、延长导轨副使用寿命也有一定的作用。这种方法比较方便，费用低，动、静摩擦因数相差小，耐磨性和抗咬伤力强，具有良好的自润滑和抗振性，进给运动无爬行，运动平稳。2．伺服系统的改造、选型 ca6140的原调速方法是靠交换齿轮调速、人工手动，不能实现伺服调速。摇臂钻床改造后需实现数控无级调速，必须使用与数控系统配对的伺服驱动系统。根据进给脉冲指令输入驱动装置，普通车床经驱动电路控制和功率放大后，驱动执行电动机转动。因此，在改造过程中要根据所选的电动机参数来选择合适的伺服系统。在驱动执行装置中，直流伺服电动机的价格昂贵，在普通机床的数控化改造中一般采用...
