暖通人防设计步骤

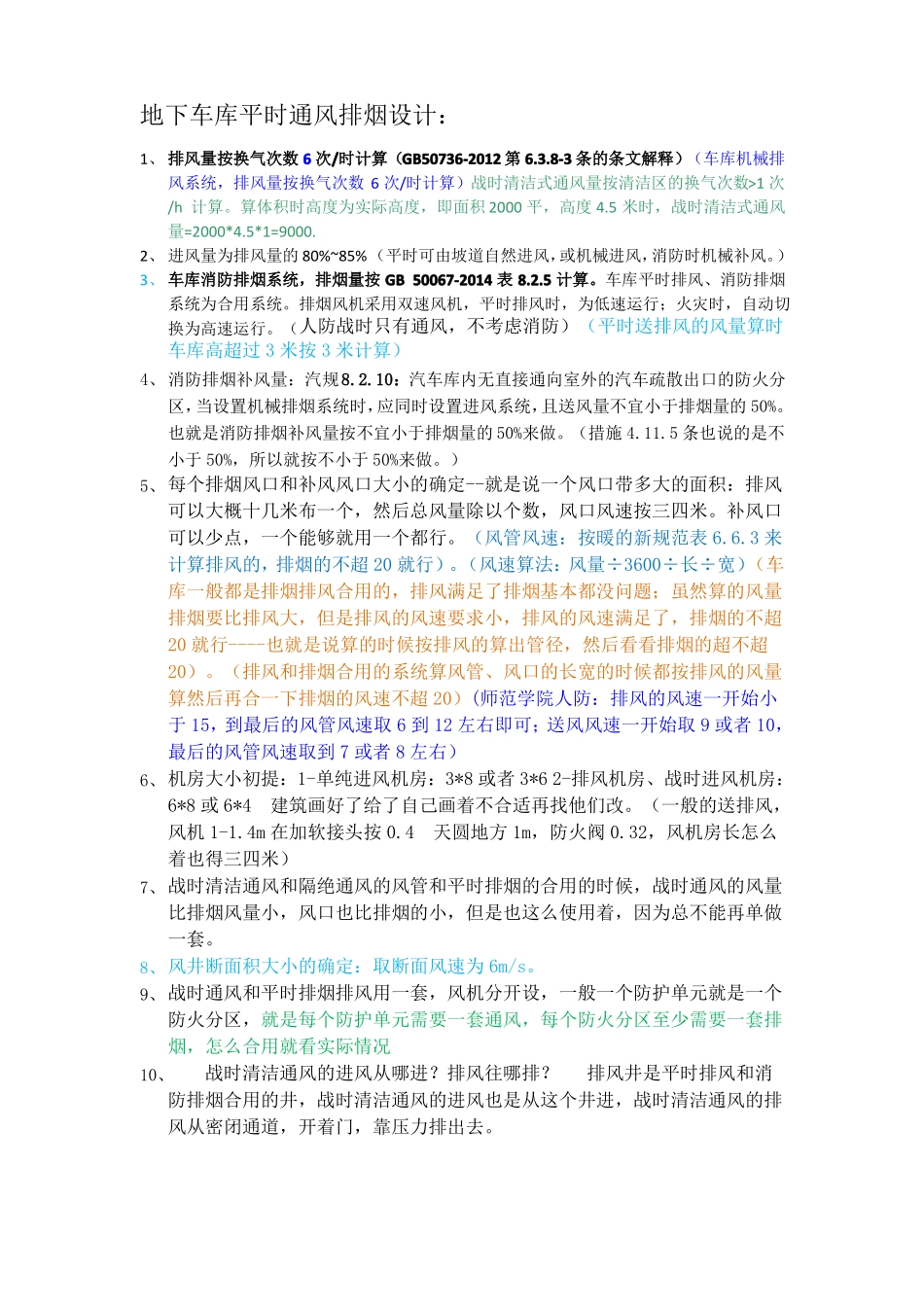

地下车库平时通风排烟设计：1、 排风量按换气次数 6 次/时计算（GB50736-2012 第 6.3.8-3 条的条文解释）（车库机械排风系统，排风量按换气次数 6 次/时计算）战时清洁式通风量按清洁区的换气次数>1 次/h 计算。算体积时高度为实际高度，即面积 2000 平，高度 4.5 米时，战时清洁式通风量=2000*4.5*1=9000.2、 进风量为排风量的 80%~85%（平时可由坡道自然进风，或机械进风，消防时机械补风。）3、 车库消防排烟系统，排烟量按 GB 50067-2014 表 8.2.5 计算。车库平时排风、消防排烟系统为合用系统。排烟风机采用双速风机，平时排风时，为低速运行；火灾时，自动切换为高速运行。（人防战时只有通风，不考虑消防）（平时送排风的风量算时车库高超过 3 米按 3 米计算）4、消防排烟补风量：汽规8.2.10：汽车库内无直接通向室外的汽车疏散出口的防火分区，当设置机械排烟系统时，应同时设置进风系统，且送风量不宜小于排烟量的 50%。也就是消防排烟补风量按不宜小于排烟量的 50%来做。（措施 4.11.5 条也说的是不小于 50%，所以就按不小于 50%来做。）5、每个排烟风口和补风风口大小的确定--就是说一个风口带多大的面积：排风可以大概十几米布一个，然后总风量除以个数，风口风速按三四米。补风口可以少点，一个能够就用一个都行。（风管风速：按暖的新规范表 6.6.3 来计算排风的，排烟的不超 20 就行）。（风速算法：风量÷3600÷长÷宽）（车库一般都是排烟排风合用的，排风满足了排烟基本都没问题；虽然算的风量排烟要比排风大，但是排风的风速要求小，排风的风速满足了，排烟的不超20 就行----也就是说算的时候按排风的算出管径，然后看看排烟的超不超20）。（排风和排烟合用的系统算风管、风口的长宽的时候都按排风的风量算然后再合一下排烟的风速不超 20）(师范学院人防：排风的风速一开始小于 15，到最后的风管风速取 6 到 12 左右即可；送风风速一开始取 9 或者 10，最后的风管风速取到 7 或者 8 左右）6、机房大小初提：1-单纯进风机房：3*8 或者 3*6 2-排风机房、战时进风机房：6*8 或 6*4建筑画好了给了自己画着不合适再找他们改。（一般的送排风，风机 1-1.4m 在加软接头按 0.4天圆地方 1m，防火阀 0.32，风机房长怎么着也得三四米）7、战时清洁通风和隔绝通风的风管和平时排烟的合用的时候，战时通风的风量比排烟风量小，风口也比排烟的小，但是也这么使用着，因为总不能再...
