光伏电站电气调试报告

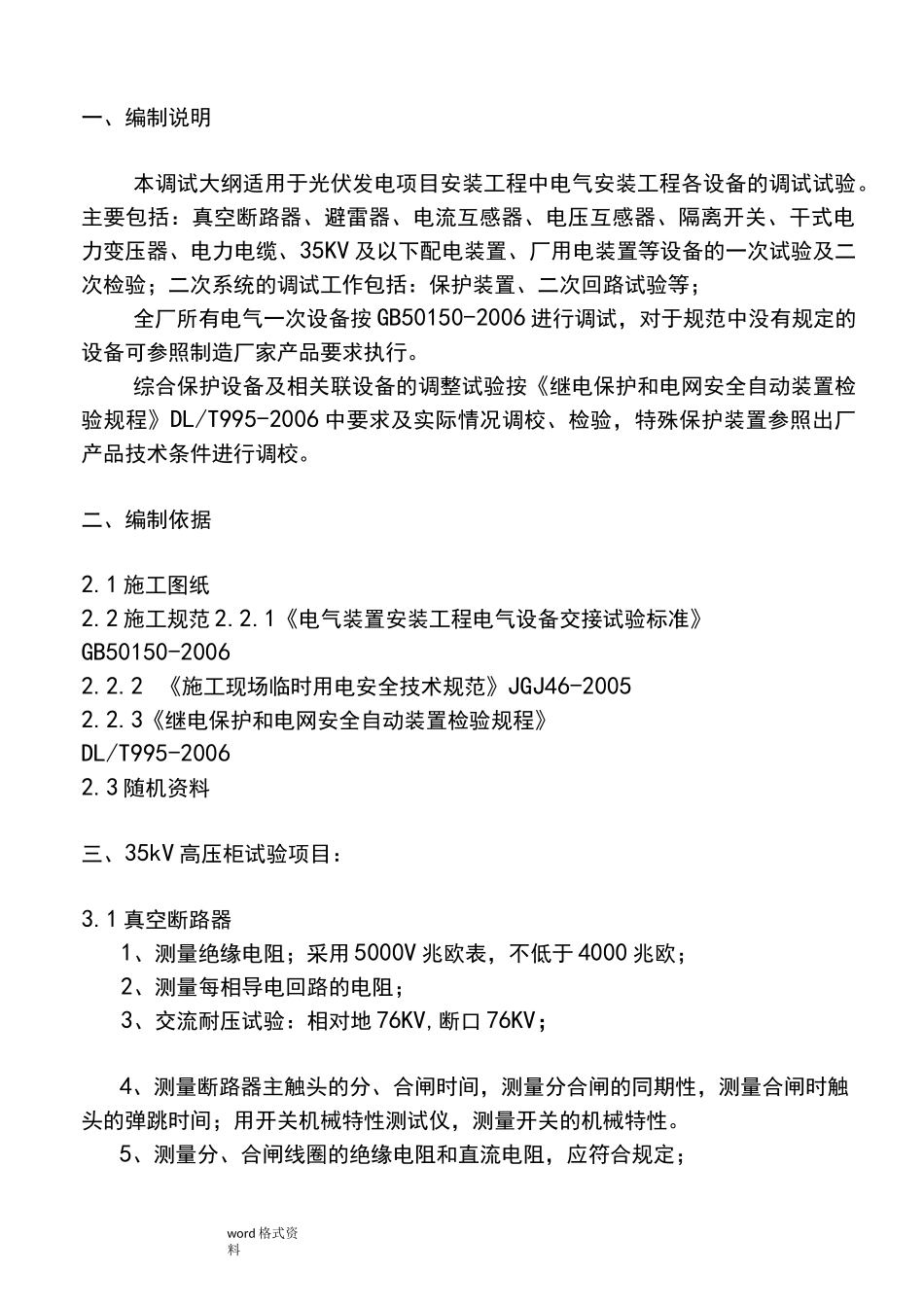

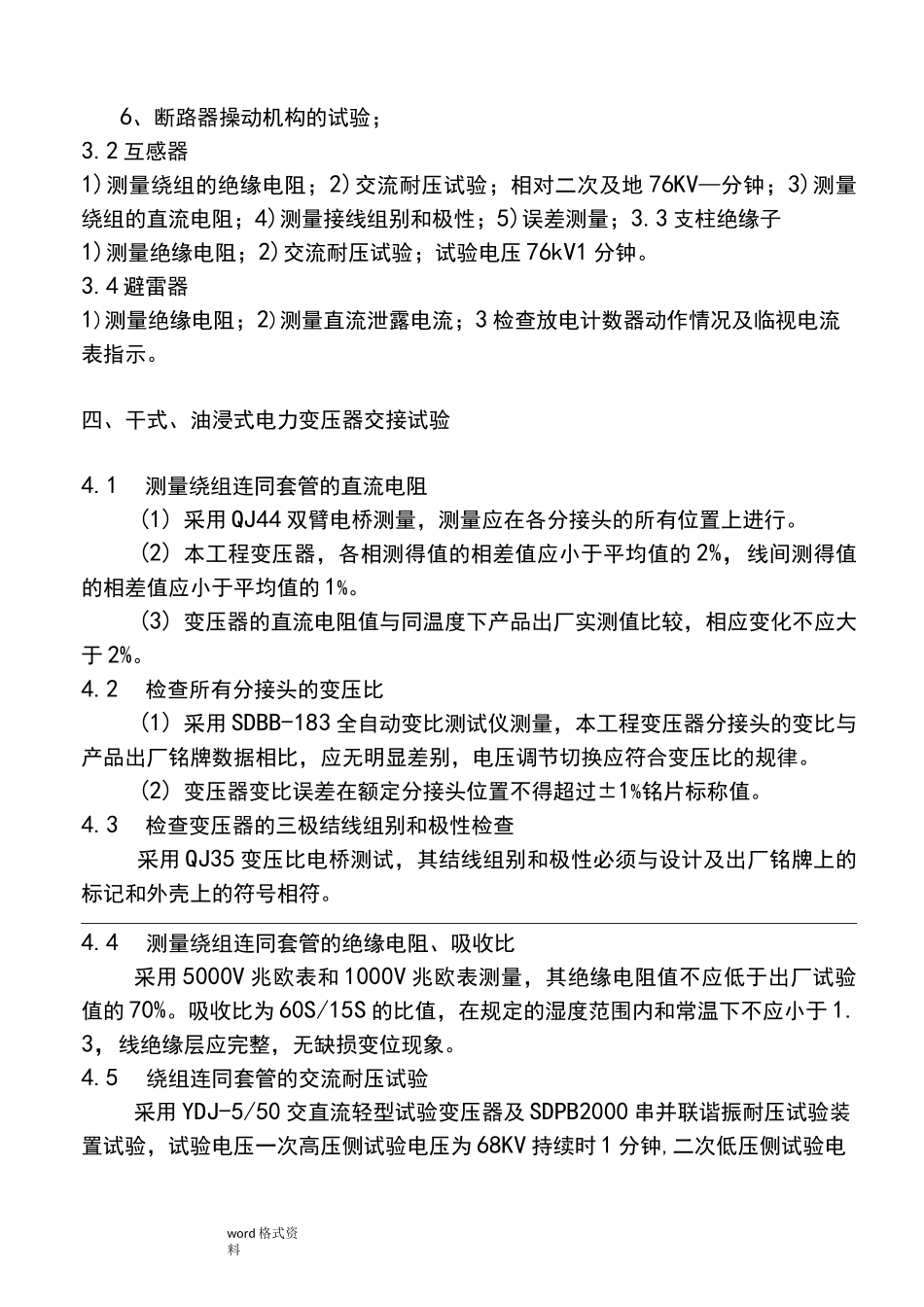

word 格式资料XXXX20MW 光伏电站项目电气调试报告批准审核编制20161210word 格式资料一、编制说明本调试大纲适用于光伏发电项目安装工程中电气安装工程各设备的调试试验。主要包括：真空断路器、避雷器、电流互感器、电压互感器、隔离开关、干式电力变压器、电力电缆、35KV 及以下配电装置、厂用电装置等设备的一次试验及二次检验；二次系统的调试工作包括：保护装置、二次回路试验等；全厂所有电气一次设备按 GB50150-2006 进行调试，对于规范中没有规定的设备可参照制造厂家产品要求执行。综合保护设备及相关联设备的调整试验按《继电保护和电网安全自动装置检验规程》DL/T995-2006 中要求及实际情况调校、检验，特殊保护装置参照出厂产品技术条件进行调校。二、编制依据2.1 施工图纸2.2 施工规范 2.2.1《电气装置安装工程电气设备交接试验标准》GB50150-20062.2.2 《施工现场临时用电安全技术规范》JGJ46-20052.2.3《继电保护和电网安全自动装置检验规程》DL/T995-20062.3 随机资料三、35kV 高压柜试验项目：3.1 真空断路器1、测量绝缘电阻；采用 5000V 兆欧表，不低于 4000 兆欧；2、测量每相导电回路的电阻；3、交流耐压试验：相对地 76KV,断口 76KV；4、测量断路器主触头的分、合闸时间，测量分合闸的同期性，测量合闸时触头的弹跳时间；用开关机械特性测试仪，测量开关的机械特性。5、测量分、合闸线圈的绝缘电阻和直流电阻，应符合规定；word 格式资料6、断路器操动机构的试验；3.2 互感器1)测量绕组的绝缘电阻；2)交流耐压试验；相对二次及地 76KV—分钟；3)测量绕组的直流电阻；4)测量接线组别和极性；5)误差测量；3.3 支柱绝缘子1)测量绝缘电阻；2)交流耐压试验；试验电压 76kV1 分钟。3.4 避雷器1)测量绝缘电阻；2)测量直流泄露电流；3 检查放电计数器动作情况及临视电流表指示。四、干式、油浸式电力变压器交接试验4.1测量绕组连同套管的直流电阻(1) 采用 QJ44 双臂电桥测量，测量应在各分接头的所有位置上进行。(2) 本工程变压器，各相测得值的相差值应小于平均值的 2%，线间测得值的相差值应小于平均值的 1%。(3) 变压器的直流电阻值与同温度下产品出厂实测值比较，相应变化不应大于 2%。4.2检查所有分接头的变压比(1) 采用 SDBB-183 全自动变比测试仪测量，本工程变压器分接头的变比与产品出厂铭牌数据相比，应无明显差别，电压调节切换应符合变压比的规律。(2) 变压器变比误差在额定分接...
