纯水系统运维方案

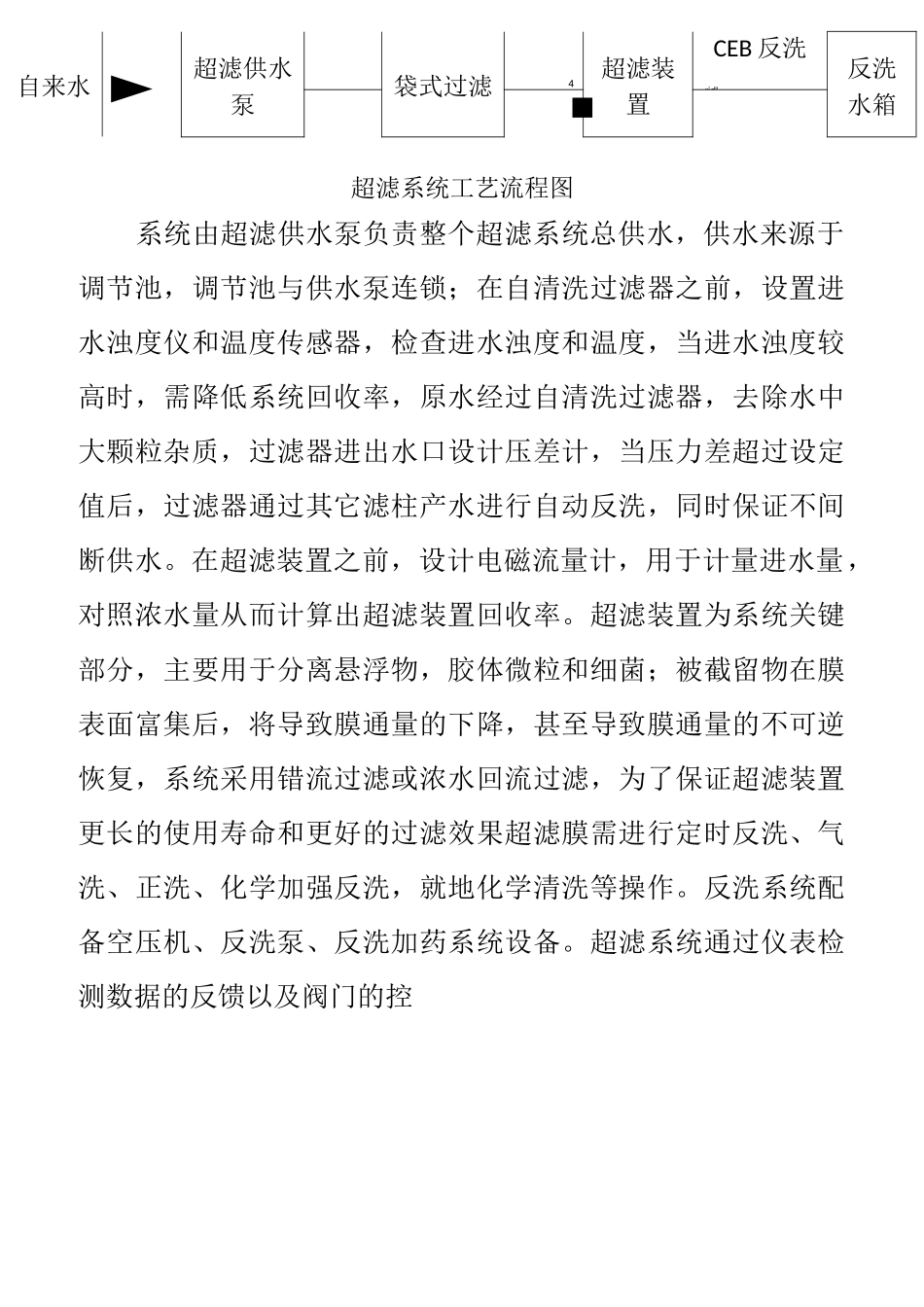

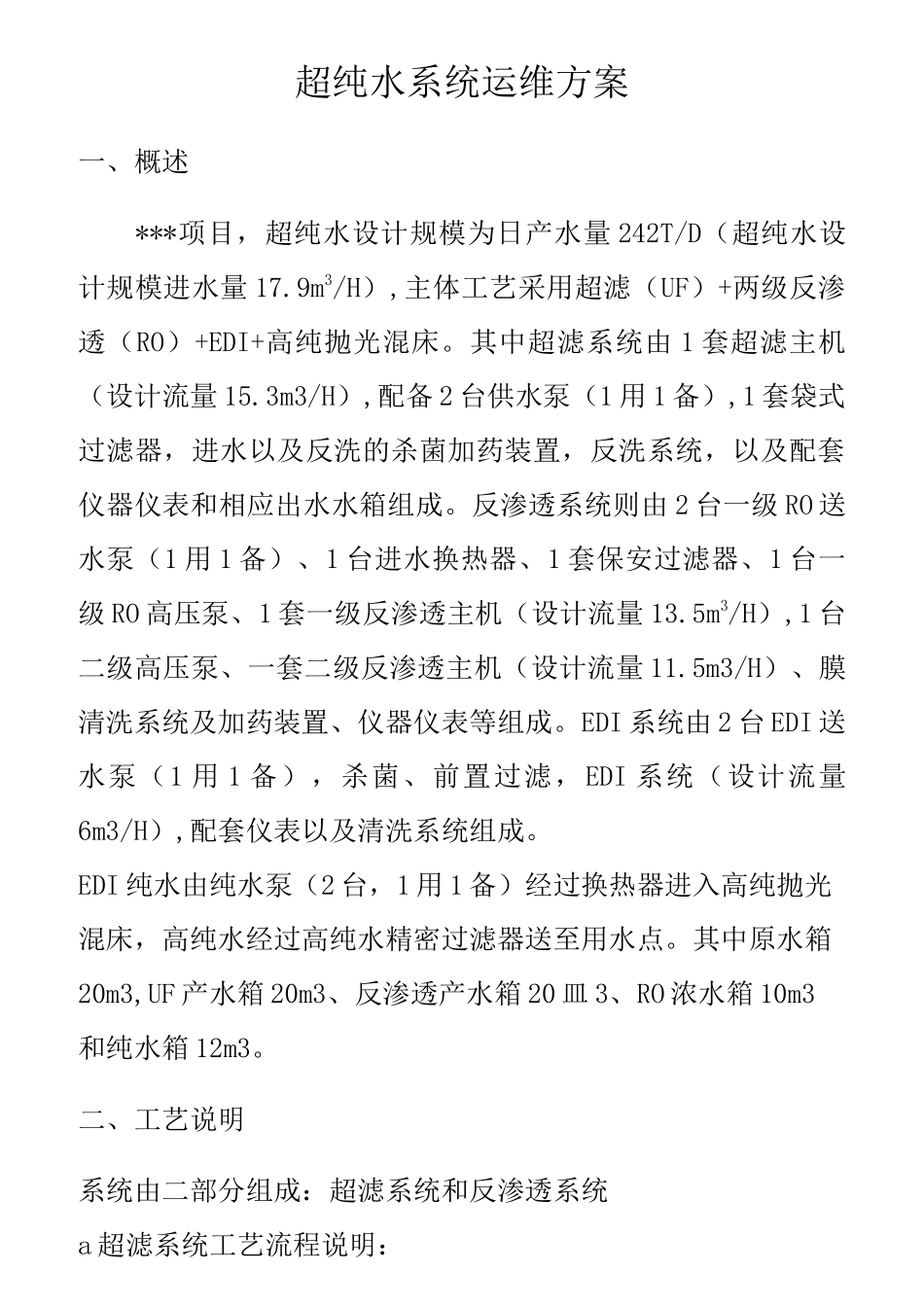

超纯水系统运维方案一、概述***项目，超纯水设计规模为日产水量 242T/D（超纯水设计规模进水量 17.9m3/H）,主体工艺采用超滤（UF）+两级反渗透（RO）+EDI+高纯抛光混床。其中超滤系统由 1 套超滤主机（设计流量 15.3m3/H）,配备 2 台供水泵（1 用 1 备）,1 套袋式过滤器，进水以及反洗的杀菌加药装置，反洗系统，以及配套仪器仪表和相应出水水箱组成。反渗透系统则由 2 台一级 RO 送水泵（1 用 1 备）、1 台进水换热器、1 套保安过滤器、1 台一级 RO 高压泵、1 套一级反渗透主机（设计流量 13.5m3/H）,1 台二级高压泵、一套二级反渗透主机（设计流量 11.5m3/H）、膜清洗系统及加药装置、仪器仪表等组成。EDI 系统由 2 台 EDI 送水泵（1 用 1 备），杀菌、前置过滤，EDI 系统（设计流量6m3/H）,配套仪表以及清洗系统组成。EDI 纯水由纯水泵（2 台，1 用 1 备）经过换热器进入高纯抛光混床，高纯水经过高纯水精密过滤器送至用水点。其中原水箱20m3,UF 产水箱 20m3、反渗透产水箱 20 皿 3、RO 浓水箱 10m3和纯水箱 12m3。二、工艺说明系统由二部分组成：超滤系统和反渗透系统a 超滤系统工艺流程说明：自来水 ►超滤供水泵袋式过滤4超滤装置CEB 反洗-ridl反洗水箱■超滤系统工艺流程图系统由超滤供水泵负责整个超滤系统总供水，供水来源于调节池，调节池与供水泵连锁；在自清洗过滤器之前，设置进水浊度仪和温度传感器，检查进水浊度和温度，当进水浊度较高时，需降低系统回收率，原水经过自清洗过滤器，去除水中大颗粒杂质，过滤器进出水口设计压差计，当压力差超过设定值后，过滤器通过其它滤柱产水进行自动反洗，同时保证不间断供水。在超滤装置之前，设计电磁流量计，用于计量进水量，对照浓水量从而计算出超滤装置回收率。超滤装置为系统关键部分，主要用于分离悬浮物，胶体微粒和细菌；被截留物在膜表面富集后，将导致膜通量的下降，甚至导致膜通量的不可逆恢复，系统采用错流过滤或浓水回流过滤，为了保证超滤装置更长的使用寿命和更好的过滤效果超滤膜需进行定时反洗、气洗、正洗、化学加强反洗，就地化学清洗等操作。反洗系统配备空压机、反洗泵、反洗加药系统设备。超滤系统通过仪表检测数据的反馈以及阀门的控超滤产水反渗透抛光混E产水箱供水泵车间用制，达到超滤过滤和反洗过程的自动运行。超滤产水进入超滤产水池，作为反洗用水和后续反渗透进水原水。b 反渗透系统工艺流程说明阻...
