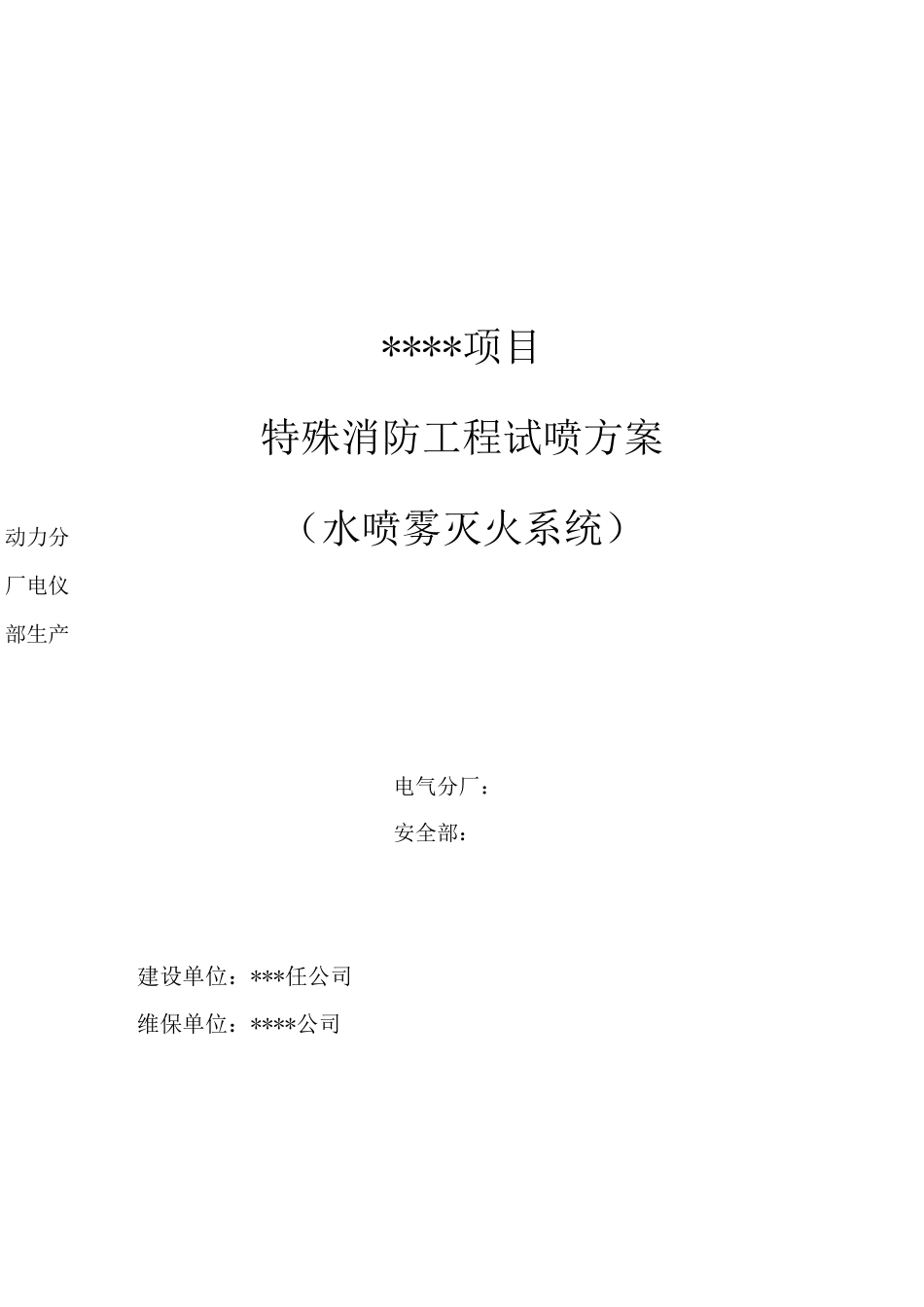

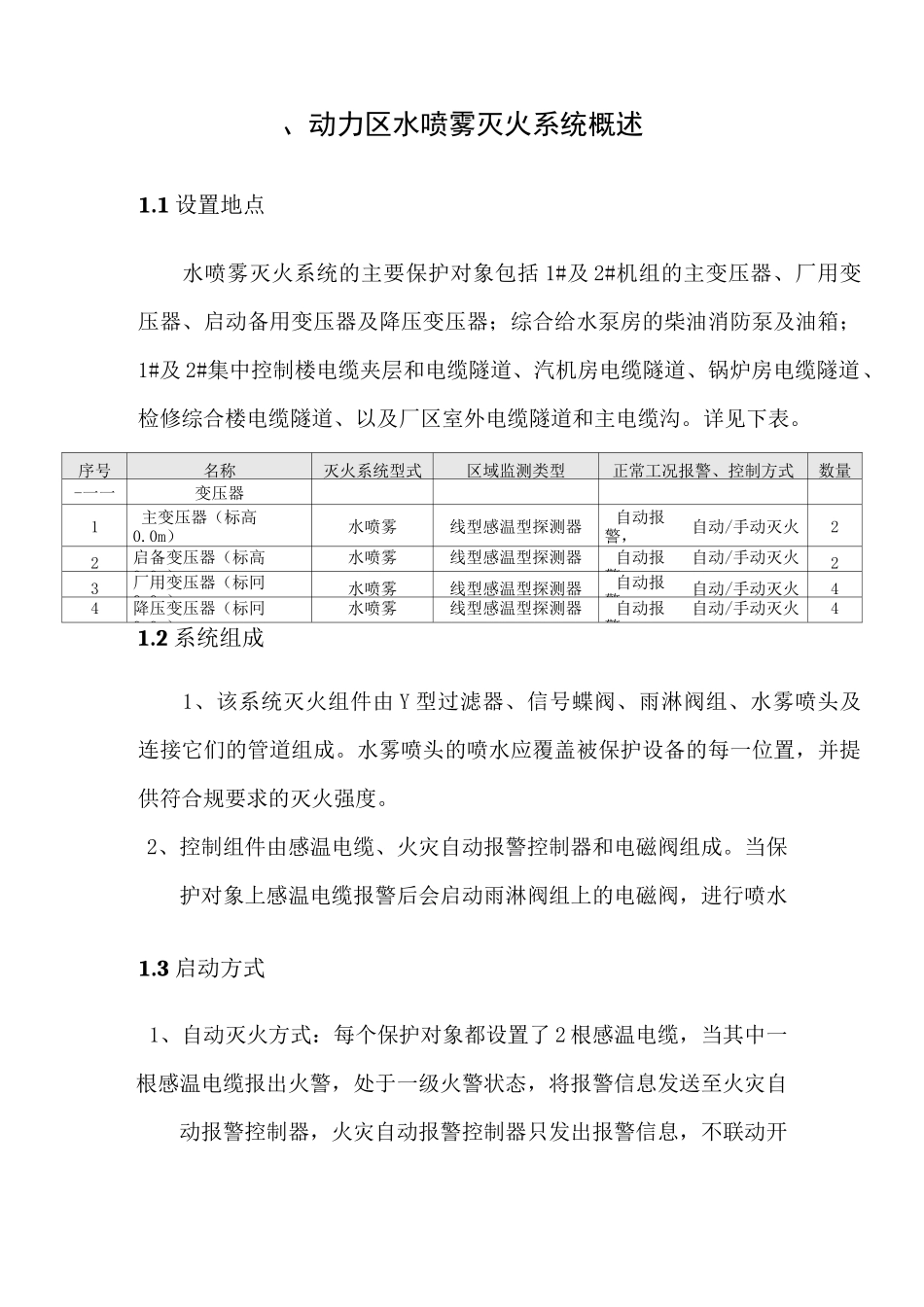

动力分厂电仪部生产****项目特殊消防工程试喷方案（水喷雾灭火系统）电气分厂：安全部：建设单位：***任公司维保单位：****公司目录一、动力区水喷雾灭火系统概述 21.1 设置地点 21.2 系统组成 21.3 启动方式 21.4 产品信息 3二、编制依据 4三、准备工作 43.1 试喷小组成员 43.2 试喷及恢复工具 43.3 试前检查 4四、试喷条件及防措施 5五、试喷流程 65.1 雨淋阀组工作原理 65.2 水喷雾灭火系统的特点 65.3 操作流程 7六、善后工作 8七、试喷风险防 9、动力区水喷雾灭火系统概述1.1 设置地点水喷雾灭火系统的主要保护对象包括 1#及 2#机组的主变压器、厂用变压器、启动备用变压器及降压变压器；综合给水泵房的柴油消防泵及油箱；1#及 2#集中控制楼电缆夹层和电缆隧道、汽机房电缆隧道、锅炉房电缆隧道、检修综合楼电缆隧道、以及厂区室外电缆隧道和主电缆沟。详见下表。序号名称灭火系统型式区域监测类型正常工况报警、控制方式数量-一一变压器1主变压器（标高0.0m）水喷雾线型感温型探测器自动报警，自动/手动灭火22启备变压器（标高0.0m）水喷雾线型感温型探测器自动报警，自动/手动灭火23厂用变压器（标冋0.0m）水喷雾线型感温型探测器自动报警，自动/手动灭火44降压变压器（标冋0.0m）水喷雾线型感温型探测器自动报警，自动/手动灭火41.2 系统组成1、该系统灭火组件由 Y 型过滤器、信号蝶阀、雨淋阀组、水雾喷头及连接它们的管道组成。水雾喷头的喷水应覆盖被保护设备的每一位置，并提供符合规要求的灭火强度。2、控制组件由感温电缆、火灾自动报警控制器和电磁阀组成。当保护对象上感温电缆报警后会启动雨淋阀组上的电磁阀，进行喷水1.3 启动方式1、自动灭火方式：每个保护对象都设置了 2 根感温电缆，当其中一根感温电缆报出火警，处于一级火警状态，将报警信息发送至火灾自动报警控制器，火灾自动报警控制器只发出报警信息，不联动开启雨淋阀组。当 2 根感温电缆同时报出火警，处于二级火警状态，将报警信息发送至火灾自动报警控制器，火灾自动报警控制器释放雨淋阀上的电磁阀后雨淋阀即自动打开，进行喷水。设置二级火警是为避免产生勿喷。2、手动灭火方式：当现场保护对象设置的感温电缆报警，未处于二级火警状态时，报警经巡检人员确认后，可在火灾自动报警控制器下方的直接启动控制盘上手动按下启动按钮，释放雨淋阀上的电磁阀后雨淋阀即自动打开，进行喷水。3、应急机械启动：在现场保护对象对...
