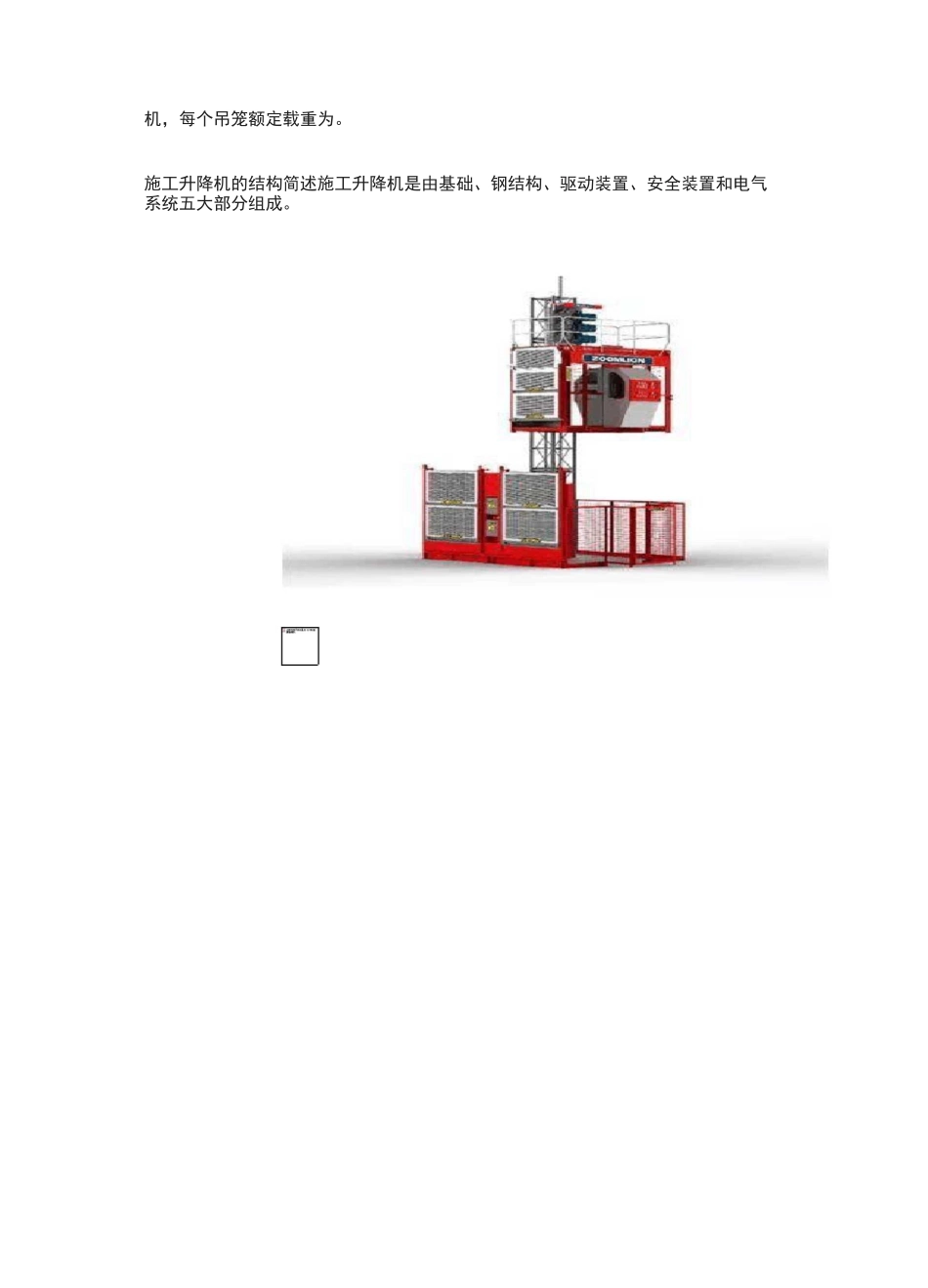

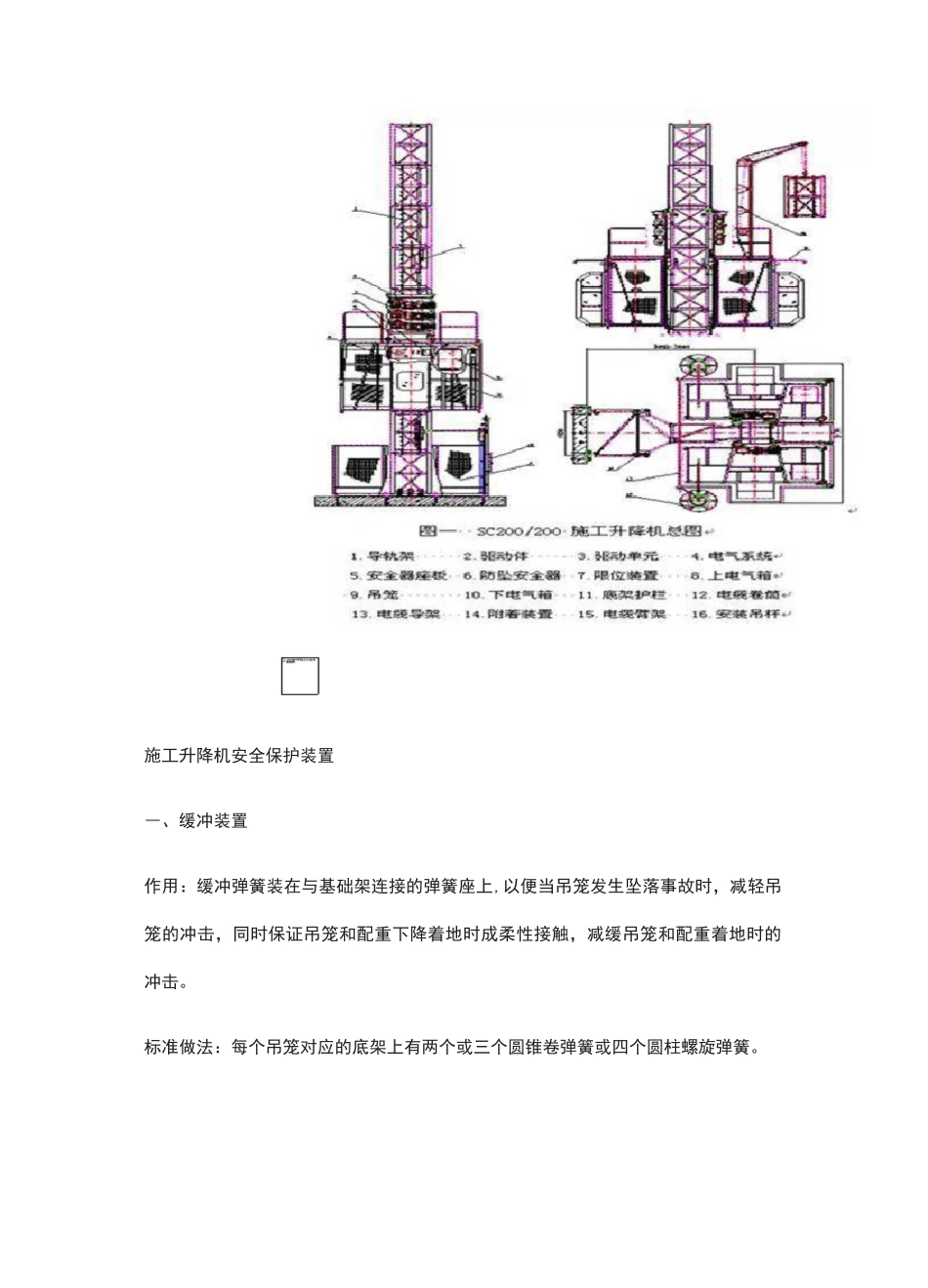

施工升降机基础知识及安全装置图文解析施工升降机的基础知识什么是施工升降机?定义:施工升降机又叫施工电梯、室外电梯,人货电梯,是建筑中经常使用的载人载货施工机械,主要用于高层建筑的内外装修、桥梁、烟筒等建筑的施工。施工升降机的型号标识例如“"的意思就是:以齿轮齿条为传动方式的普通施工升降机,每个吊笼额定载重为。施工升降机的结构简述施工升降机是由基础、钢结构、驱动装置、安全装置和电气系统五大部分组成。施工升降机安全保护装置―、缓冲装置作用:缓冲弹簧装在与基础架连接的弹簧座上,以便当吊笼发生坠落事故时,减轻吊笼的冲击,同时保证吊笼和配重下降着地时成柔性接触,减缓吊笼和配重着地时的冲击。标准做法:每个吊笼对应的底架上有两个或三个圆锥卷弹簧或四个圆柱螺旋弹簧。二、电气安全开关、电气联锁限位开关作用:行程开关又称限位开关,用于控制机械设备的行程及限位保护,是根据运动部件的行程位置而切换电路的电器。原理:一组常开,—组常闭。检查方法:开门断电。1I■J■IlMh 惆 1aj"-4电气联锁限位开关外捲栏安全门限位开关吊笼单开门垠位开关吊笼双开门限位开关天窗限世开关上下眼位开关极限开关作用:切断主电源。原理:连杆上下拨动均可切断电源,上下限位失效后,—端作用在标准节上的限位碰铁,切断电源。是一种急停开关,不能自动复位。检查标准:上下拨动断电停止运转。三、机械联锁装置作用:机械联锁装置要配合电气安全开关使用,其作用是在各个门未关闭或关闭不严时,电气安全开关将不能闭合,吊笼不能启动工作;吊笼运行中,—旦门被打开,吊笼的控制电路也将被切断,吊笼停止运行。、外围栏安全门机械连锁装置外围栏安全门机械锁钩外围栏安全门电气联锁开关标准做法:正常情况下,施工升降机围栏门要设置有机械锁钩、电气联锁限位开关。检查方法:观察围栏门是否有机械锁钩,若无机械锁钩则该安全装置缺失。施工升降机运行中打开围栏门,若围栏门能开启则机械锁钩失效,若开启时吊笼无法停止运转则机械锁钩、电气联锁限位开关均失效。、吊笼门机械联锁开关吊笼门外部机械锁钩吊笼门内部双开门机械锁钩吊笼门电气联锁限位开关标准做法:正常情况下,施工升降机吊笼门要设置有机械锁钩、电气联锁限位开关。检查方法:观察吊笼门是否有机械锁钩,若无机械锁钩则该安全装置缺失。施工升降机运行中吊笼门(靠围栏门一侧)能开启则机械锁钩失效,若吊笼门、吊笼双开门开启时吊笼无法停止运转则机械锁钩、电气联...
