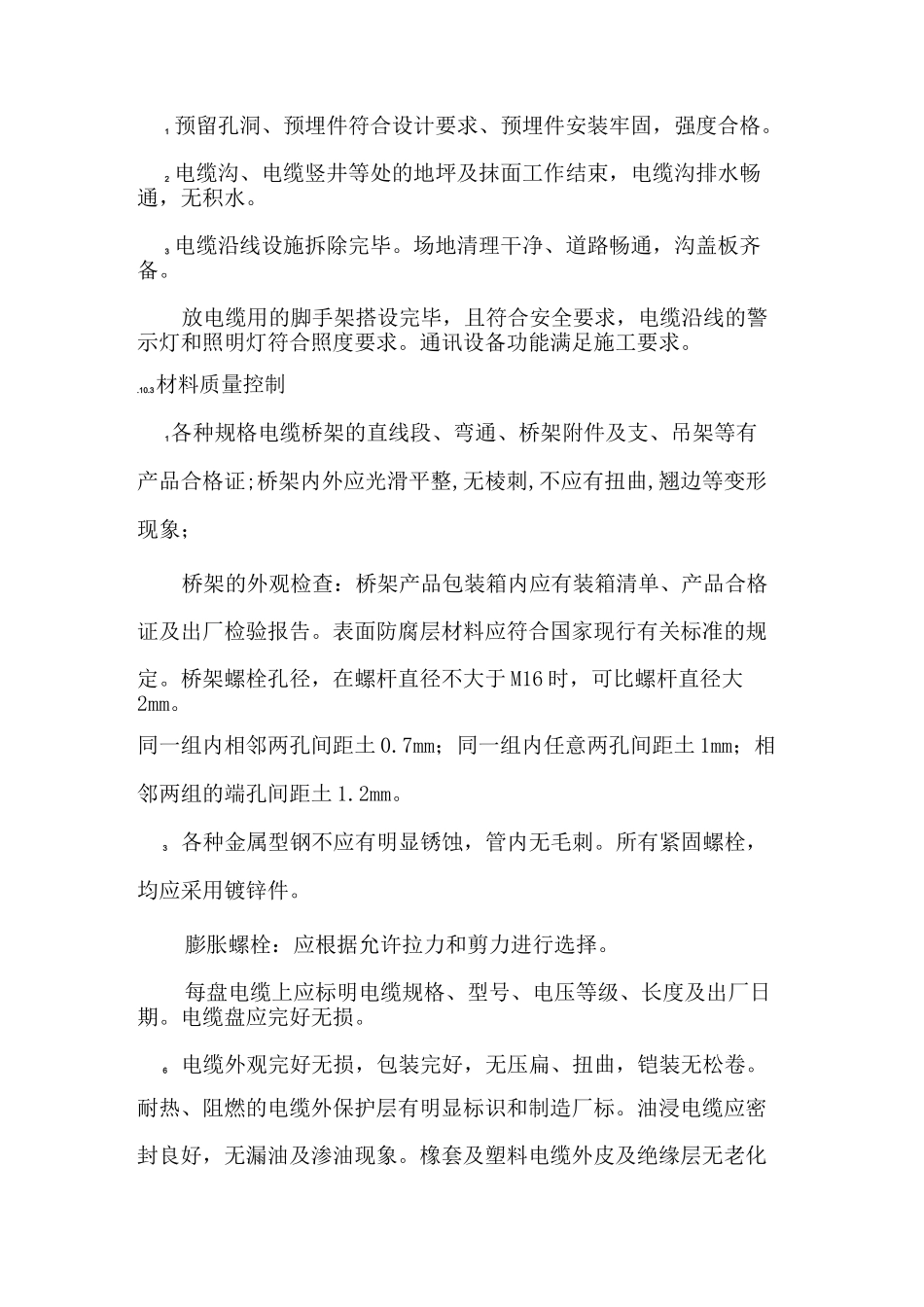

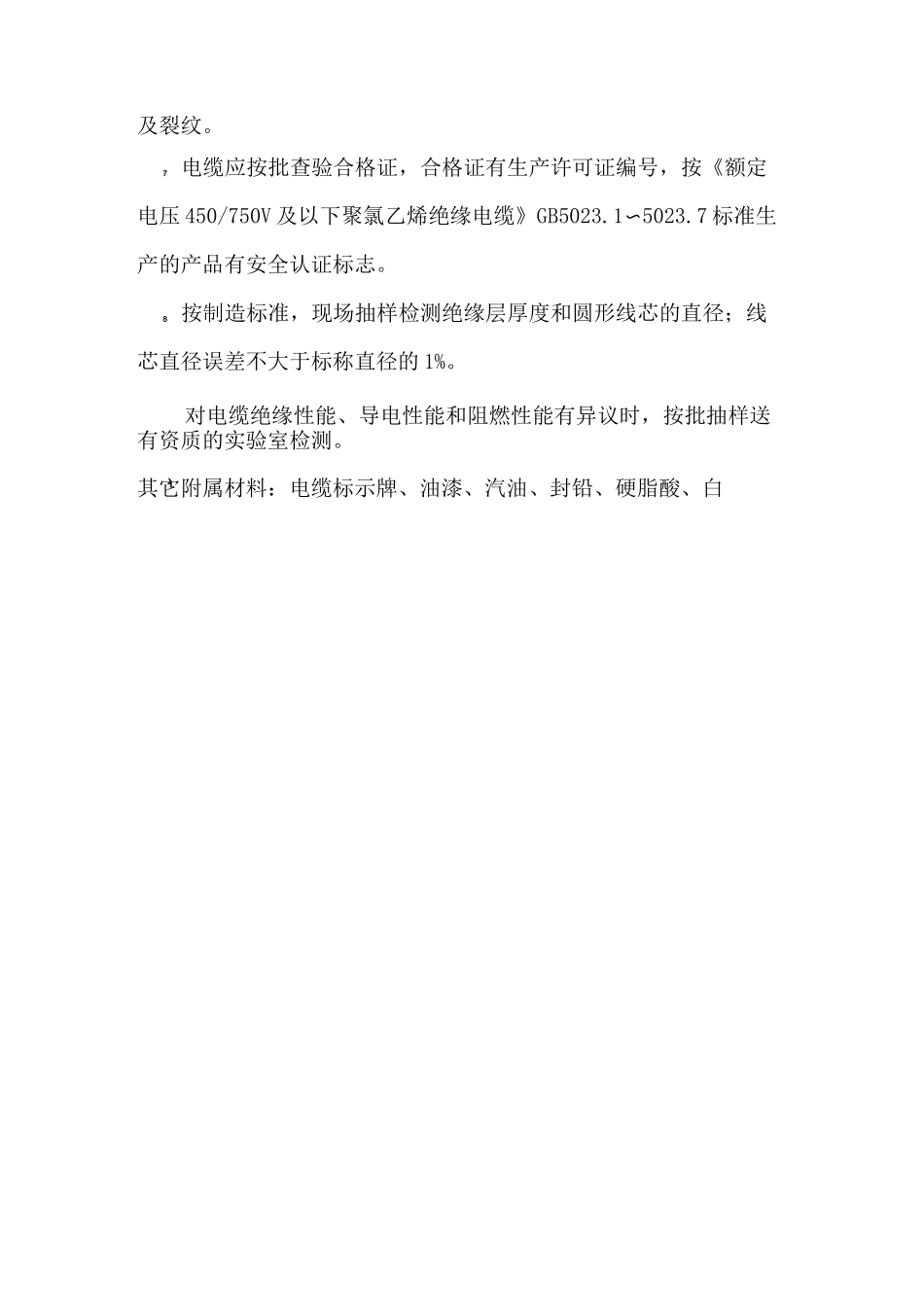

4.10.般规4.10. 施4.10.2. 技建筑电气工程电缆沟内和电缆竖井内电缆敷设施工标准1 电缆桥架规格及型号必须符合设计要求，附件齐全。桥架与配件、附件和紧固件，均应采用镀锌标准件。电缆桥架处于有防火要求的场所，应采取防火隔离措施。电缆沿桥架敷设，必须单层敷设，排列整齐。不得有交叉、拐弯处应以最大截面电缆允许弯曲半径为准。电缆桥架内的电缆应在首端、尾端、转弯及每隔 50m 处设有注明电缆编号、型号、规格及起止点等标记牌。5 电缆桥架安装和桥架内电缆敷设应按以下程序进行：(1) 测量定位，安装桥架的支架，经检查确认，才能安装桥架；(2) 桥架安全检查合格，才能敷设电缆；(3) 电缆敷设前绝缘测试合格，才能敷设；(4) 电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。1 按照已批准的施工组织设计(施工方案)进行技术交底。按施工图测量放线、坐标和标高、走向，经复核符合设计要求。电缆敷设前，应现场复核电缆沟、电缆竖井是否通畅无障碍。4.10.2.2材料准备电缆、金属型钢、金属紧固件、盖板、砖、卵石或碎石、砂子、防锈涂料、油性涂料、电焊条等。4.10.2.3 主要机具1主要安装机具：敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶、钢锯、手锤、扳手、电气焊工具、电工工具。2 主要检测机具：绝缘摇表、皮尺、万用表等。4.10.2.4 作业条件1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。2 电缆沟、电缆竖井等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。3 电缆沿线设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线的警示灯和照明灯符合照度要求。通讯设备功能满足施工要求。.10.3材料质量控制1各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等有产品合格证;桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象；桥架的外观检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。表面防腐层材料应符合国家现行有关标准的规定。桥架螺栓孔径，在螺杆直径不大于 M16 时，可比螺杆直径大2mm。同一组内相邻两孔间距土 0.7mm；同一组内任意两孔间距土 1mm；相邻两组的端孔间距土 1.2mm。3 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。膨胀螺栓：应根据允许拉力和剪力进行选择。每盘电缆上应标明电缆规格、型号、电压等级...
