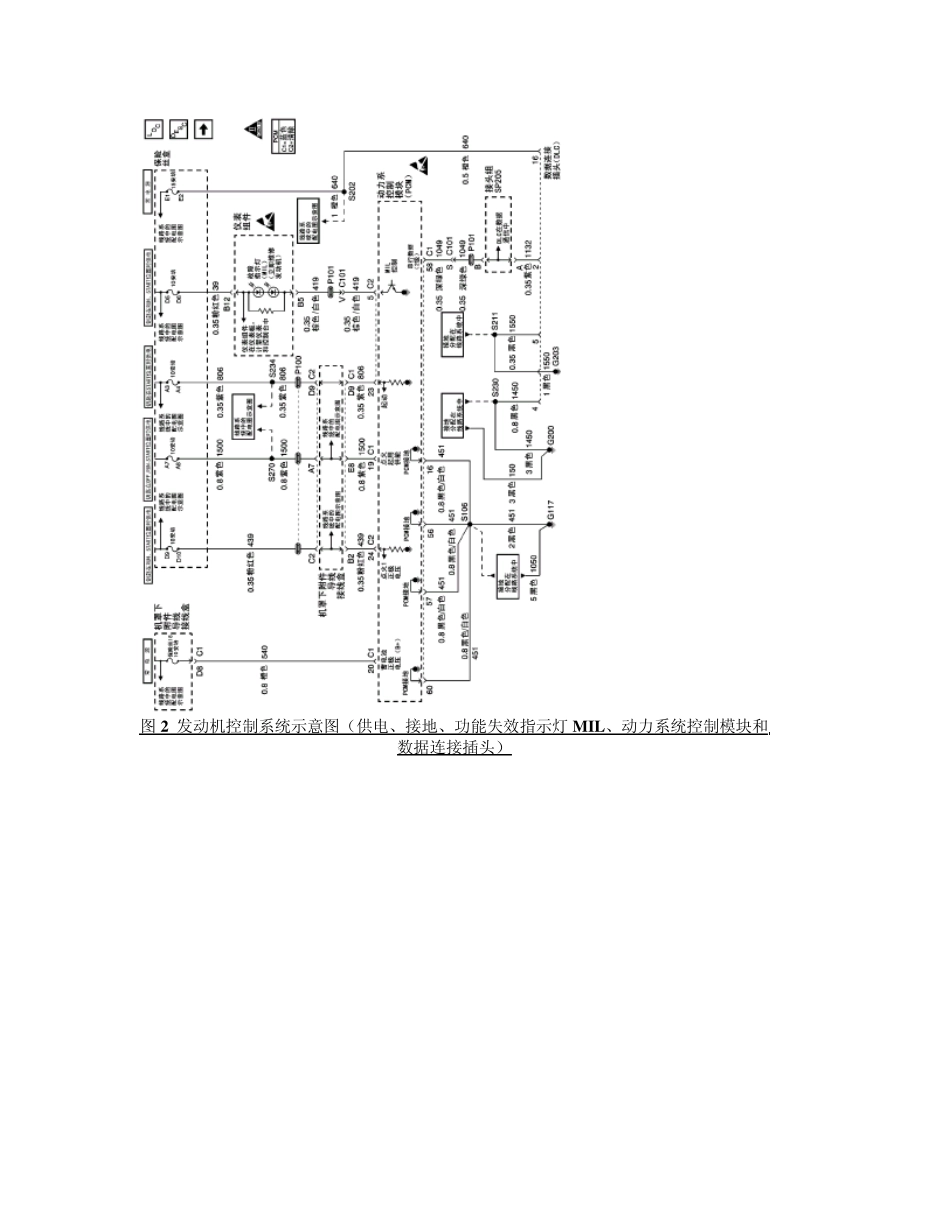

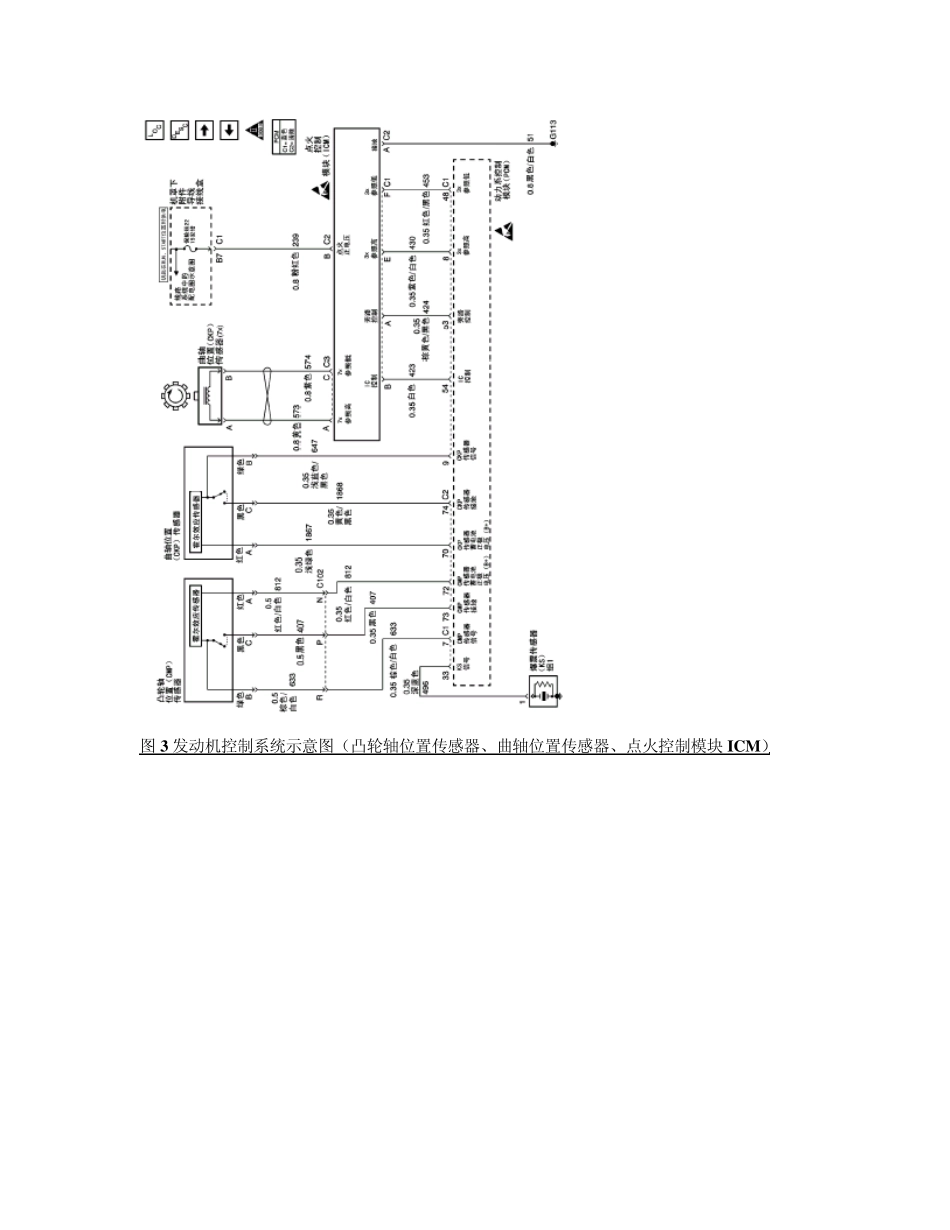

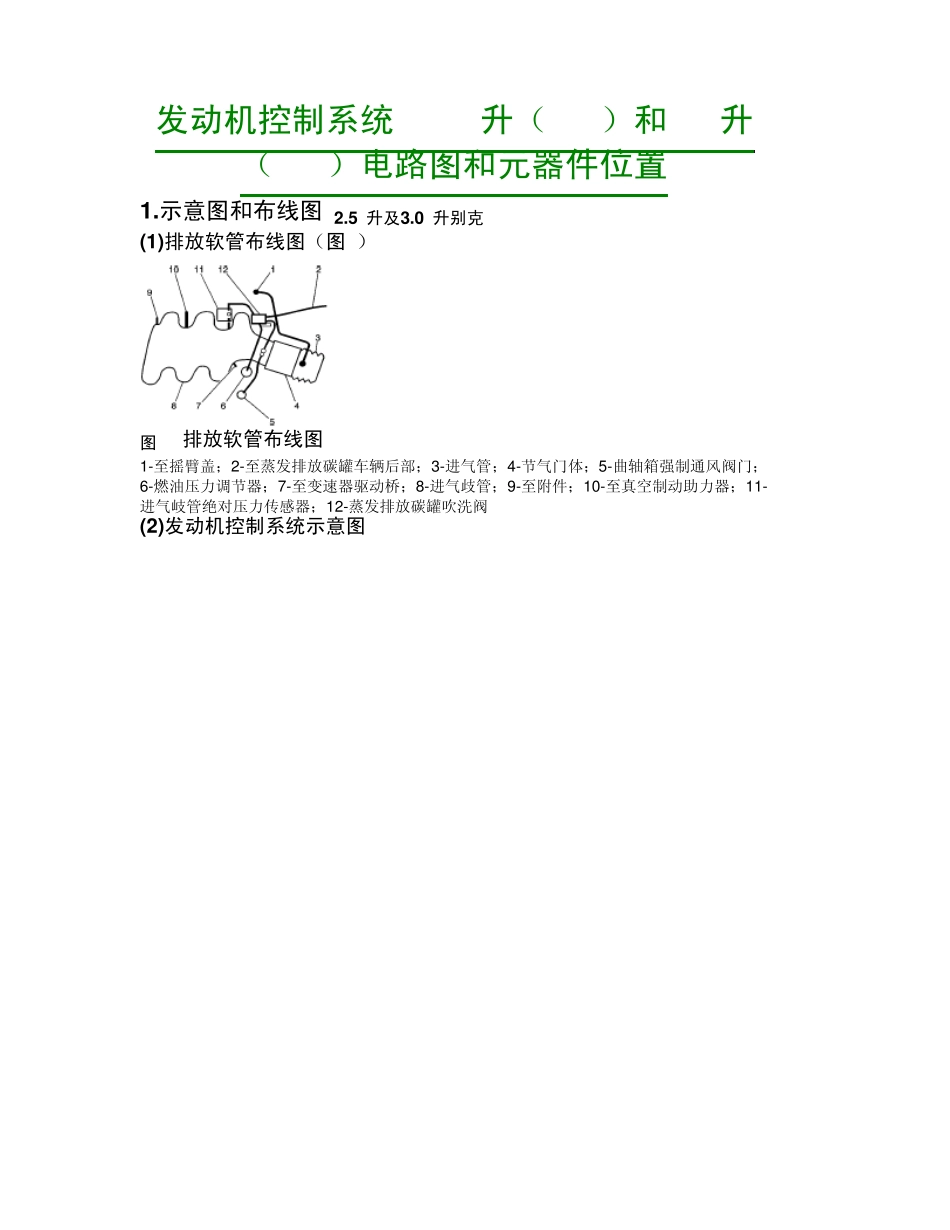

发动机控制系统- 2.5升（LB8）和3.0升（LW9）电路图和元器件位置 1 .示意图和布线图(2 .5 升及3 .0 升别克) (1 )排放软管布线图（图1） 图1 排放软管布线图 1 -至摇臂盖；2 -至蒸发排放碳罐车辆后部；3 -进气管；4 -节气门体；5 -曲轴箱强制通风阀门；6 -燃油压力调节器；7 -至变速器驱动桥；8 -进气歧管；9 -至附件；1 0 -至真空制动助力器；1 1 -进气岐管绝对压力传感器；1 2 -蒸发排放碳罐吹洗阀 (2 )发动机控制系统示意图 图2 发动机控制系统示意图（供电、接地、功能失效指示灯 M IL、动力系统控制模块和数据连接插头） 图3 发动机控制系统示意图（凸轮轴位置传感器、曲轴位置传感器、点火控制模块 ICM ） 图4 发动机控制系统示意图（燃油油位传感器） 图5 发动机控制系统示意图（喷油器） 图6 发动机控制系统示意图（空调压力传感器、节气门位置传感器、进气歧管绝对压力、发动机冷却液温度传感器ECT 和进气温度传感器IAT ） 图7 发动机控制系统示意图（加热型氧传感器、废气再循环 EGR、动力系统控制模块（仅限 MF2）） 图8 发动机控制系统示意图（空气流量传感器和蒸发排放控制系统） 图9 发动机控制系统示意图（怠速空气控制IAC、机油油位开关、机油油压指示灯） 图1 0 发动机控制系统示意图（发电机、仪表板和车速传感器） 图11 发动机控制系统示意图（PNP和自动变速器） 图12 发动机控制系统示意图（动力系统控制模块 PCM 和自动变速器） 图1 3 发动机控制系统示意图（停车灯开关和自动变速驱动桥） 图1 4 发动机控制系统示意图（暖风、通风与空调系统和空调压缩机离合器线圈） 图1 5 发动机控制系统示意图（左右侧冷却风扇） (3 )部件定位图 1 )发动机控制系统部件 名称 位置 定位视图 接头端视图 空调压缩机离合器线圈 空调压缩机部件，发动机下端右前侧 暖风、通风与空调系统- 手动中暖风、通风与空调系统部件视图 暖风、通风与空调系统-手动中暖风、通风与空调系统接头端视图 空调制冷剂压力传感器 发动机室右侧，储压器上 暖风、通风与空调系统- 手动中暖风、通风与空调系统部件视图 暖风、通风与空调系统-手动中暖风、通风与空调系统接头端视图 自动变速驱动桥 发动机左侧 —— —— 凸轮轴位置传感器 （CMP） 发动机右侧，进气增压下面 发动机控制系统部件视图 发动机控制系统接头端视图 曲轴箱位置（CKP）传感器（7X） ...
