上海别克君威轿车2.0L发动机系统数据流分析

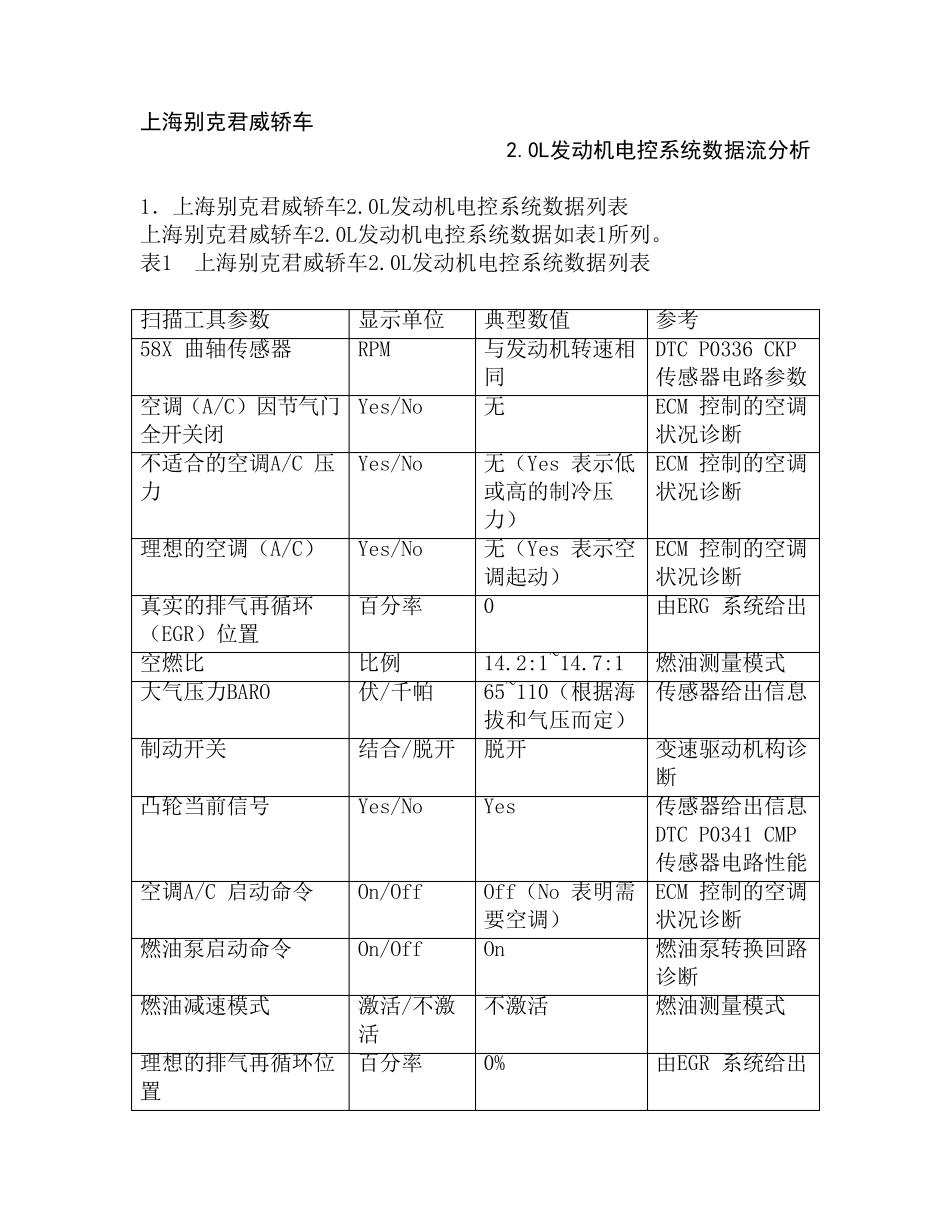

上海别克君威轿车2.0L发动机系统数据流分析_第1页
1/12

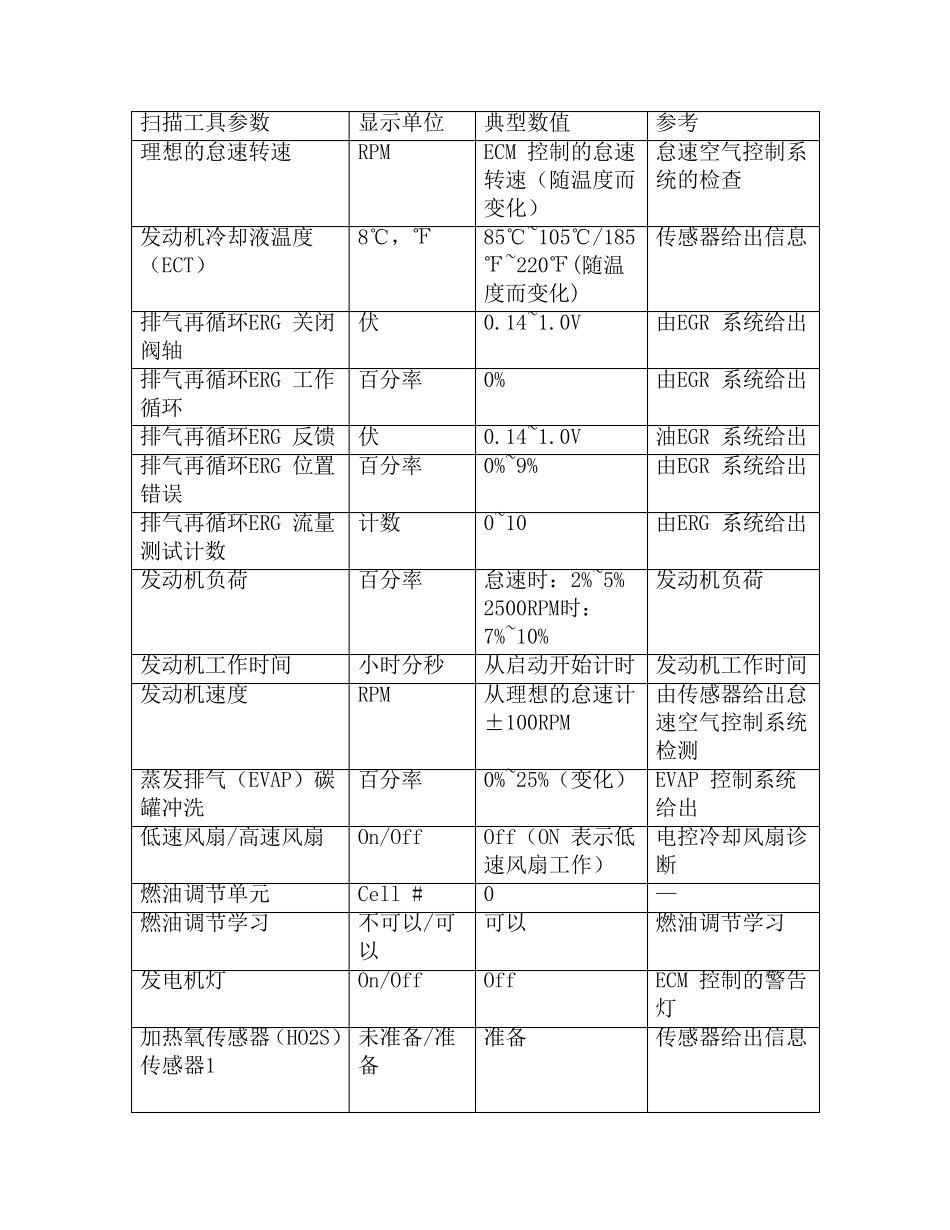

上海别克君威轿车2.0L发动机系统数据流分析_第2页
2/12

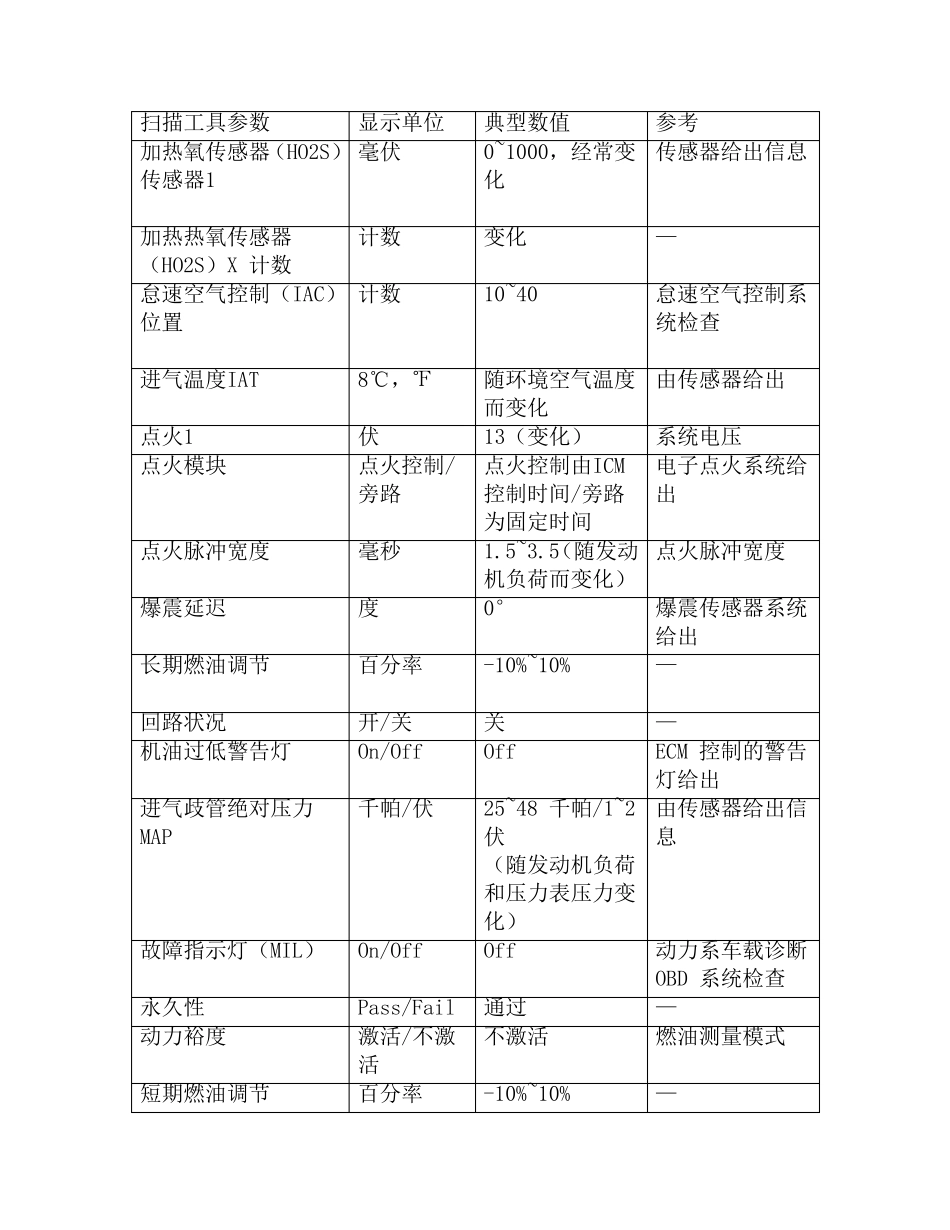

上海别克君威轿车2.0L发动机系统数据流分析_第3页
3/12
上海别克君威轿车 2.0L发动机电控系统数据流分析 1.上海别克君威轿车2.0L发动机电控系统数据列表 上海别克君威轿车2.0L发动机电控系统数据如表1所列。 表1 上海别克君威轿车2.0L发动机电控系统数据列表 扫描工具参数 显示单位 典型数值 参考 58X 曲轴传感器 RPM 与发动机转速相同 DTC P0336 CKP 传感器电路参数 空调(A/C)因节气门全开关闭 Yes/No 无 ECM 控制的空调状况诊断 不适合的空调A/C 压力 Yes/No 无(Yes 表示低或高的制冷压力) ECM 控制的空调状况诊断 理想的空调(A/C) Yes/No 无(Yes 表示空调起动) ECM 控制的空调状况诊断 真实的排气再循环(EGR)位置 百分率 0 由ERG 系统给出 空燃比 比例 14.2:1~14.7:1 燃油测量模式 大气压力BARO 伏/千帕 65~110(根据海拔和气压而定) 传感器给出信息 制动开关 结合/脱开 脱开 变速驱动机构诊断 凸轮当前信号 Yes/No Yes 传感器给出信息DTC P0341 CMP 传感器电路性能 空调A/C 启动命令 On/Off Off(No 表明需要空调) ECM 控制的空调状况诊断 燃油泵启动命令 On/Off On 燃油泵转换回路诊断 燃油减速模式 激活/不激活 不激活 燃油测量模式 理想的排气再循环位置 百分率 0% 由EGR 系统给出 扫描工具参数 显示单位 典型数值 参考 理想的怠速转速 RPM ECM 控制的怠速转速(随温度而变化) 怠速空气控制系统的检查 发动机冷却液温度(ECT) 8℃,℉ 85℃~105℃/185℉~220℉(随温度而变化) 传感器给出信息 排气再循环ERG 关闭阀轴 伏 0.14~1.0V 由EGR 系统给出 排气再循环ERG 工作循环 百分率 0% 由EGR 系统给出 排气再循环ERG 反馈 伏 0.14~1.0V 油EGR 系统给出 排气再循环ERG 位置错误 百分率 0%~9% 由EGR 系统给出 排气再循环ERG 流量测试计数 计数 0~10 由ERG 系统给出 发动机负荷 百分率 怠速时:2%~5% 2500RPM时:7%~10% 发动机负荷 发动机工作时间 小时分秒 从启动开始计时 发动机工作时间 发动机速度 RPM 从理想的怠速计±100RPM 由传感器给出怠速空气控制系统检测 蒸发排气(EVAP)碳罐冲洗 百分率 0%~25%(变化) EVAP 控制系统给出 低速风扇/高速风扇 On/Off Off(ON 表示低速风扇工作) 电控冷却风扇诊断 燃油调节单元 Cell # 0 — 燃油调节学习 不可以/可以 可以 燃油调节学习 发电机灯 On/Off Off ECM 控制的...
