上海博菱直流屏说明书100AH10A3

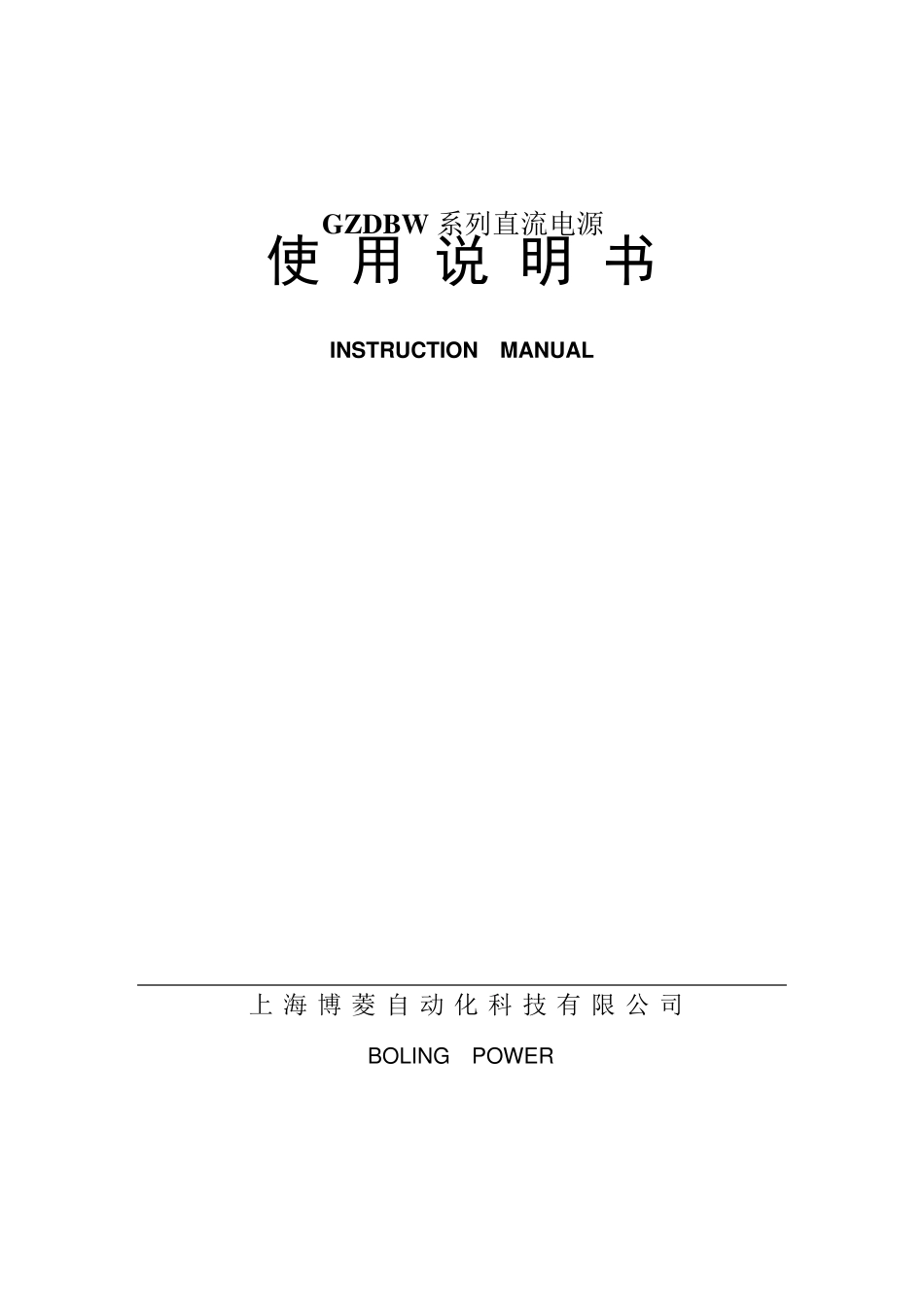

上海博菱直流屏说明书100AH10A3_第1页
1/17
上海博菱直流屏说明书100AH10A3_第2页
2/17
上海博菱直流屏说明书100AH10A3_第3页
3/17
GZDBW 系列直流电源 使 用 说 明 书 INSTRUCTION MANUAL 上 海 博 菱 自 动 化 科 技 有 限 公 司 BOLING POW ER 1.简介 GZDW系列触摸屏式程控直流电源屏是采用了当今直流领域最先进的高频开关电源与触摸屏相组合的充放电方法,结合本公司多年研制的一套系统软件而构成的新一代无人职守直流电源产品。它的各部分元件都选用了目前国内外最合适、高可靠的器件。 同传统直流屏相比,它的显示操作单元配置了触摸屏,采用人机对话方式可直观操作;采用对直流屏各组成单元实时扫描实现全面监测和闭环控制;它功率输出单元配置了高频开关电源和采用冗余配置,可将交流电源可靠地转变成高品质的直流电源;它的电池选用了高性能免维护的电池。 GZBW1程控直流电源屏设计参照了电力部《DL/T45P-2000》技术标准,能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低电压开关分合闸的供电需求,能直接实现“四遥” ,它广泛适用于500KV以下的变配电站和 60万KW以下发电厂的直流操作电源需求。 本产品自动化程度高,作为常规操作它对值班人员的专业知识要求并不高,遵照本使用手册都能进行操作。 2. 使用环境 2.1 海拨高度不超过于1000米。 2.2 环境温度-10~+50℃ 。 2.3 日平均相对湿度不大于95%,月平均相对湿度不大于90%。 2.4 无强烈振动和冲击,无强烈电磁场干扰。 2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。 2.6 垂直倾斜度不大于5度。 3. 技术指标 3.1 三相交流输入电压380V(+15%,-10%),频率 50 HZ±0.5 。 3.2 控制母线直流输出电压: 220V或110V。 3.3 控制母线直流输出电流额定值:可选。 3.4 免维护全密封铅酸蓄电池的电池容量额定值:可选。 3.5 控制母线电压稳定度 ≤±0.2%。 3.6 控制母线电压纹波系数 ≤±0.1%。 3.7 恒流精度 ≤±0.5%。 3.8 合闸母线电压 ≤+15%,10%。 3.9 最大限流输出电流(A):1.2IN。 3.10 效率 ≥90%。 3.11 功率因数 >0.90。 3.12 响应速度:0.2ms。 3.13 整机噪声 ≤50dB。 3.14 均流方式:自动均流。 3.15 谐波:无干扰。 3.16 输入端高电压冲击:四级防雷保护。 4 . 产品型号 GZDW-电池组数1-N+1 2-N+2Y-液晶面板 C-触摸屏电力用直流屏(柜)电压等级电池容量微机型Pb-阀控电池 GN-镉镍电池电池个数 如:GZDW-100AH/220V-1-1-18-Pb 表示...
