上海灵信控制卡软件3.3设置快速入门篇

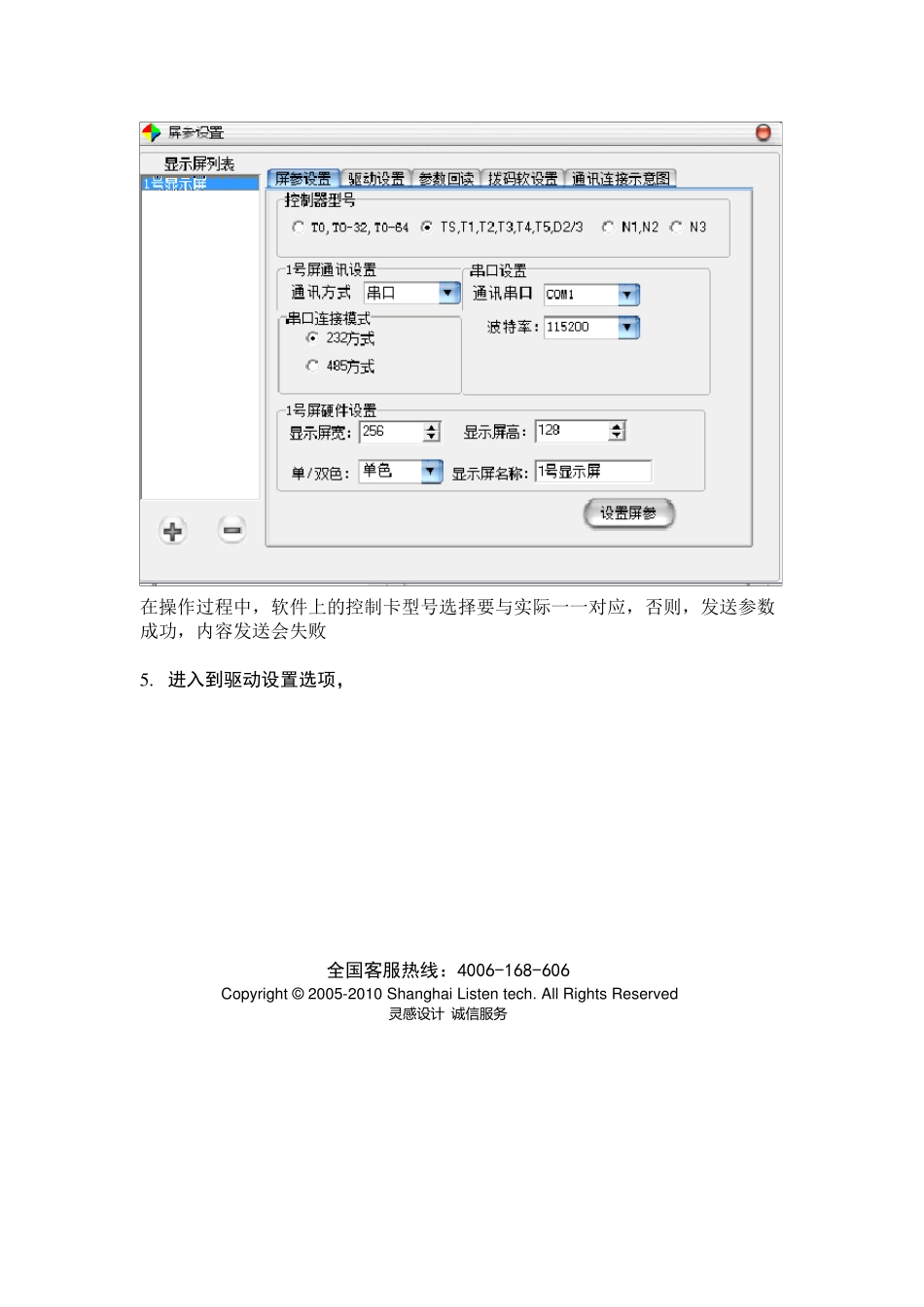

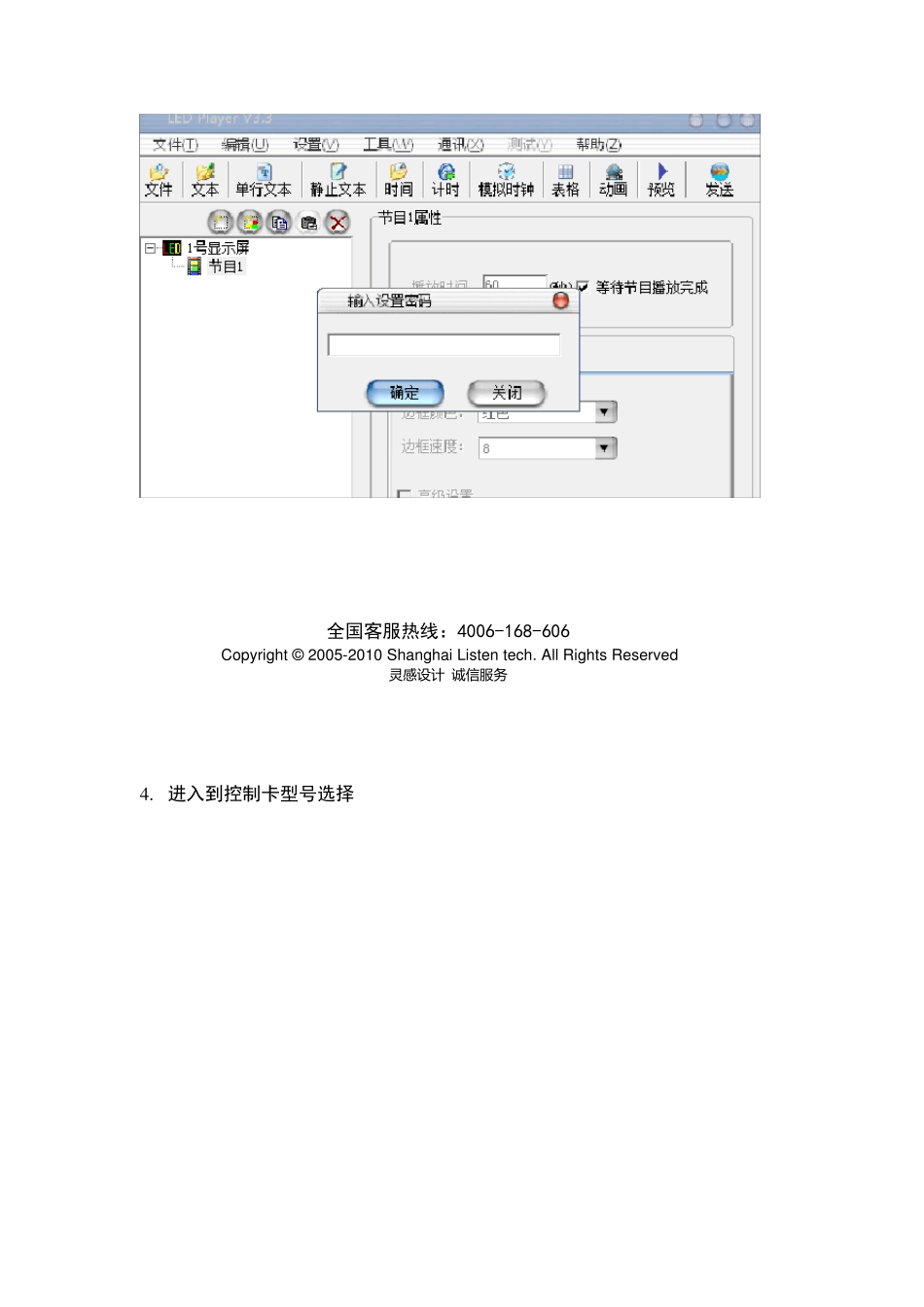

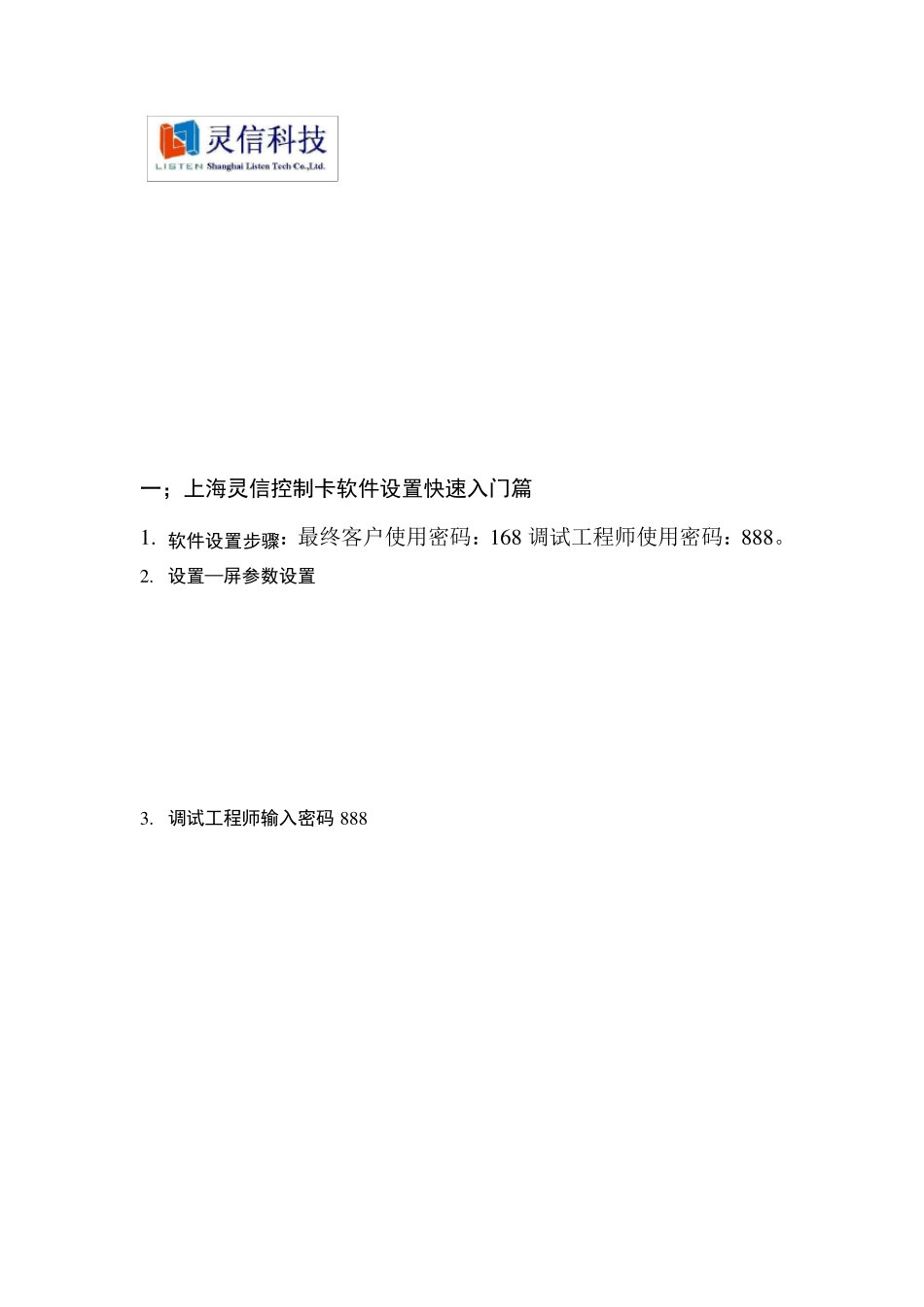

一；上海灵信控制卡软件设置快速入门篇 1 . 软件设置步骤：最终客户使用密码：1 6 8 调试工程师使用密码：8 8 8 。 2 . 设置—屏参数设置 3 . 调试工程师输入密码 8 8 8 全国客服热线：4006-168-606 Copyright © 2005-2010 Shanghai Listen tech. All Rights Reserved 灵 感 设 计 诚 信服务 4 . 进入到控制卡型号选择 在操作过程中，软件上的控制卡型号选择要与实际一一对应，否则，发送参数成功，内容发送会失败 5 . 进入到驱动设置选项， 全国客服热线：4006-168-606 Copyright © 2005-2010 Shanghai Listen tech. All Rights Reserved 灵 感 设 计 诚 信服务 P10 单红模组模组大小 32*16 点，尺寸 320*160 毫米，模组接口 HUB08： P10 单红模组模组大小 32*16 点，尺寸 320*160 毫米，模组接口 HUB12： 全国客服热线：4006-168-606 Copyright © 2005-2010 Shanghai Listen tech. All Rights Reserved 灵 感 设 计 诚 信服务 P10 双色模组模组大小 32*16 点，尺寸 320*160 毫米，模组接口 HUB08： 全国客服热线：4006-168-606 Copyright © 2005-2010 Shanghai Listen tech. All Rights Reserved 灵 感 设 计 诚 信服务 P16 单双色模组模组大小16*8 点，尺寸256*128 毫米，模组接口HUB12 选择好扫描设置以后点击设置驱动就可以返回编辑界面 二；如果是想要更改控制卡的波特率和屏号，就输入密码 LED+当天日期乘以 10 的动态密码 全国客服热线：4006-168-606 Copyright © 2005-2010 Shanghai Listen tech. All Rights Reserved 灵 感 设 计 诚 信服务 我公司的控制卡出厂都是115200 的波特率（除T0 卡外)，若想改变波特率，首先让其波特率是能正常使用的，例如；D2 卡出厂是115200 的，我现在想用9600 的波特率，那么应该如此操作 输入动态密码在屏参设置里选好如下； 在到拨码软设置里面设置如下 点击设置，提示设置成功后，然后在到屏参设置里面把波特率更改成9600 的波特率便可。 三；设置 OE 极性时输入密码；888 在拨码软设置里面，如下； 全国客服热线：4006-168-606 Copyright © 2005-2010 Shanghai Listen tech. All Rights Reserved 灵 感 设 计 诚 信服务 四；U 盘通讯操作方法 首先输入密码；888 选择通讯方式为U 盘通讯，把屏参大小编辑好，选好驱动走线，编辑好节目后，点击通讯如下图； 驱动走线 全国客服热线：4006-168-606 Copyright © 2005-2010 Shanghai Listen tech. All Rights Reserved 灵 感 设 计 诚 信服务 然后发送到U 盘里，保存如下； 在盘符选择里选对盘符 点击保存即可。 全国客服热线：4006-168-606 Copyright © 2005-2010 Shanghai Listen tech. All Rights Reserved 灵 感 设 计 诚 信服务
