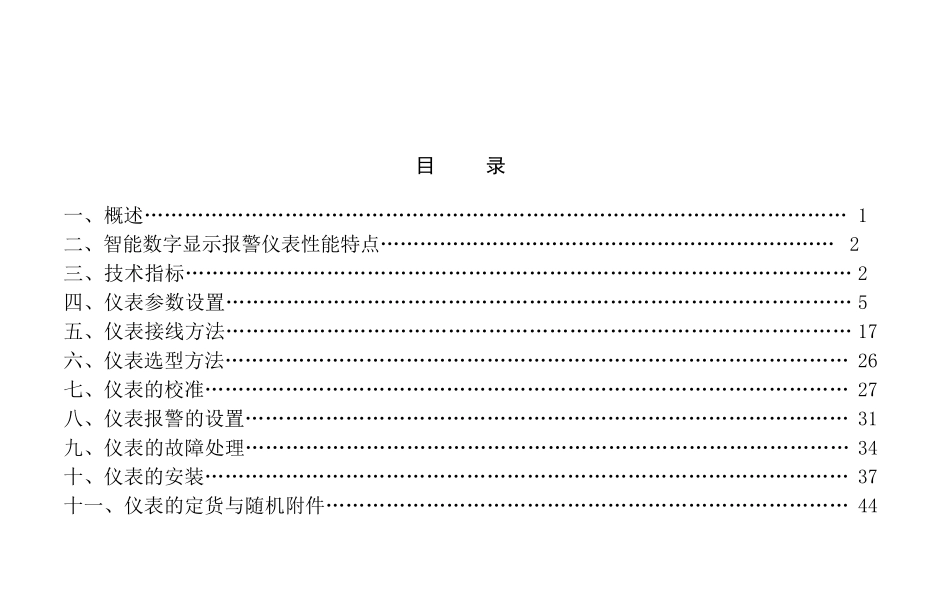

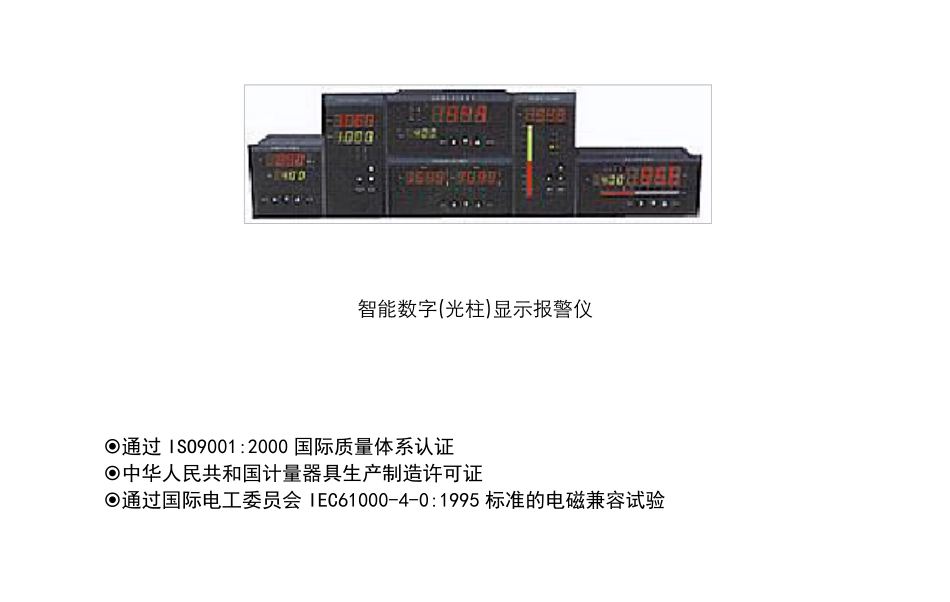

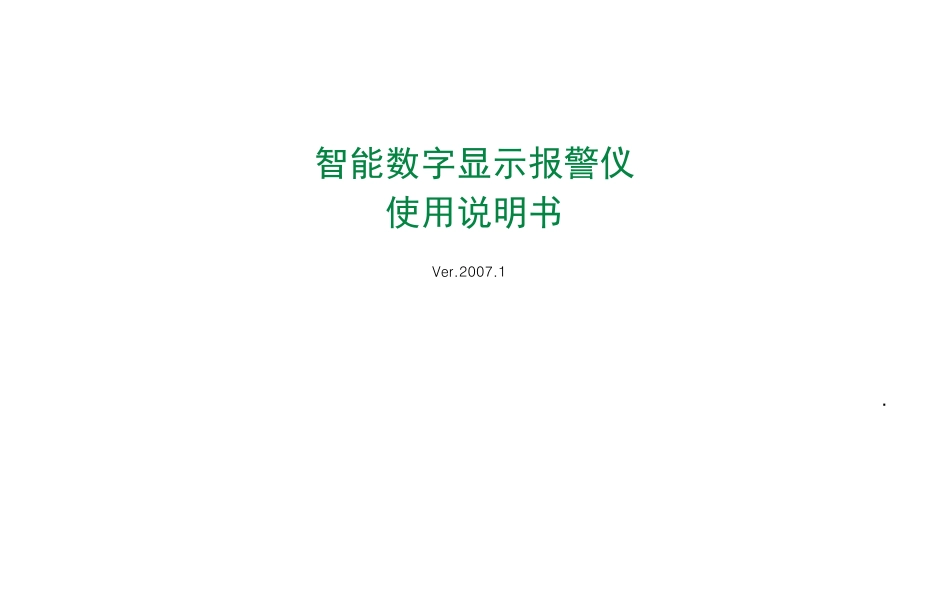

智能数字显示报警仪 使用说明书 . Ver.2007.1 智 能 数 字 (光 柱 )显 示 报 警 仪 通过ISO9001:2000 国际质量体系认证 中华人民共和国计量器具生产制造许可证 通过国际电工委员会 IEC61000-4-0:1995 标准的电磁兼容试验 目 录 一、概述…………………………………………………………………………………………… 1 二、智能数字显示报警仪表性能特点…………………………………………………………… 2 三、技术指标……………………………………………………………………………………… 2 四、仪表参数设置………………………………………………………………………………… 5 五、仪表接线方法………………………………………………………………………………… 17 六、仪表选型方法………………………………………………………………………………… 26 七、仪表的校准…………………………………………………………………………………… 27 八、仪表报警的设置……………………………………………………………………………… 31 九、仪表的故障处理……………………………………………………………………………… 34 十、仪表的安装…………………………………………………………………………………… 37 十一、仪表的定货与随机附件…………………………………………………………………… 44 智能数字(光柱)显示报警仪 1 概 述 本系列智能数字显示仪表采用专用的集成仪表芯片,测量输入及变送输出采用数字校正及自校准技术,测量精确稳定,消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺,并设计了多重保护和隔离设计,并通过EMC 电磁兼容性测试,抗干扰能力强、可靠性高,具有很高的性价比。 本系列智能数字显示仪表具有多类型输入可编程功能,一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻/频率等), 同时显示量程、报警控制等可由用户现场设置,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录,其适用范围非常广泛。 智能数字显示仪表以双排或单排四位 LED 显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示,还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4 种报警方式,可选配 1~4 个继电器报警输出,还可选配...
