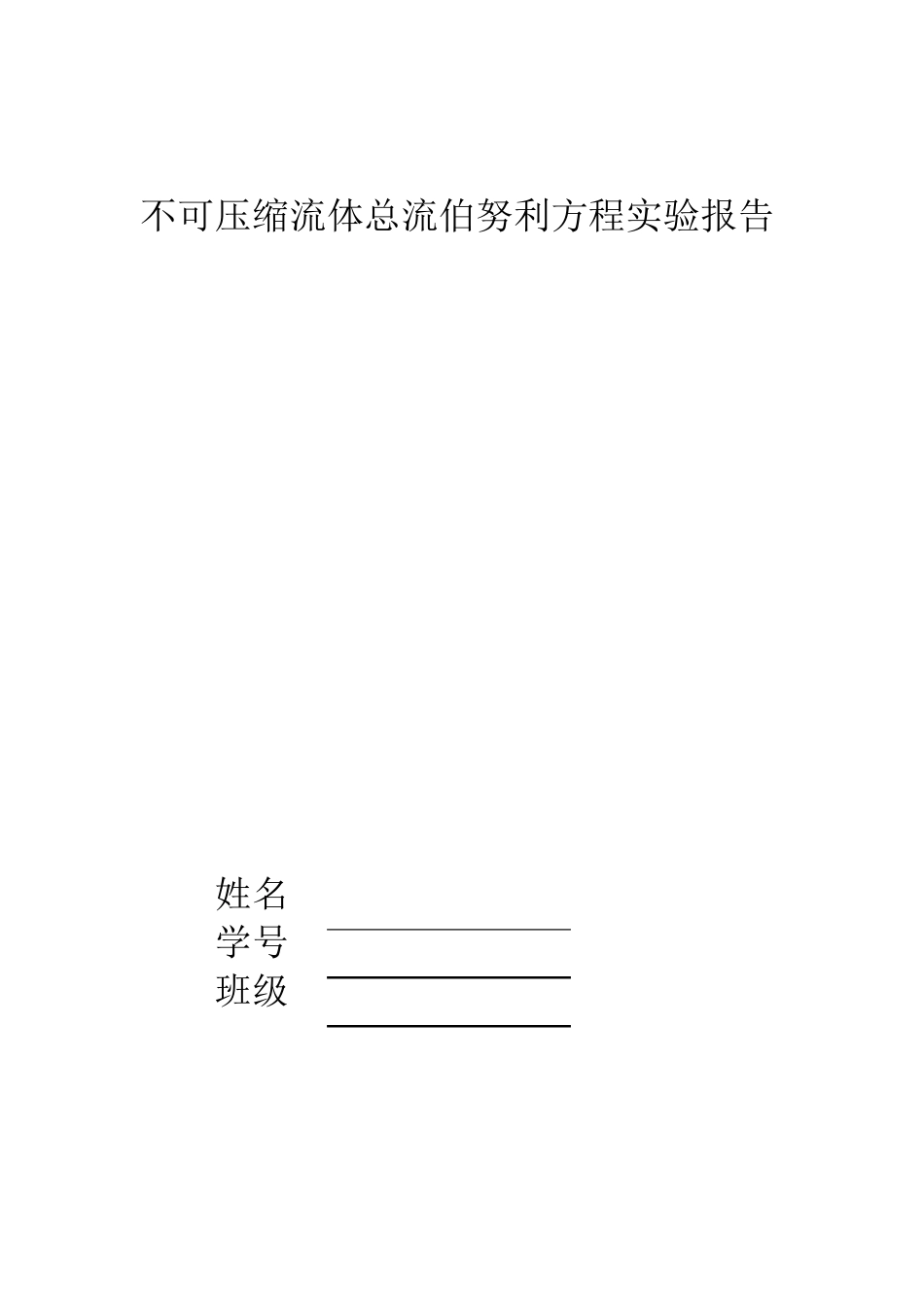

不可压缩流体总流伯努利方程实验报告_第1页
1/7
不可压缩流体总流伯努利方程实验报告_第2页
2/7
不可压缩流体总流伯努利方程实验报告_第3页
3/7

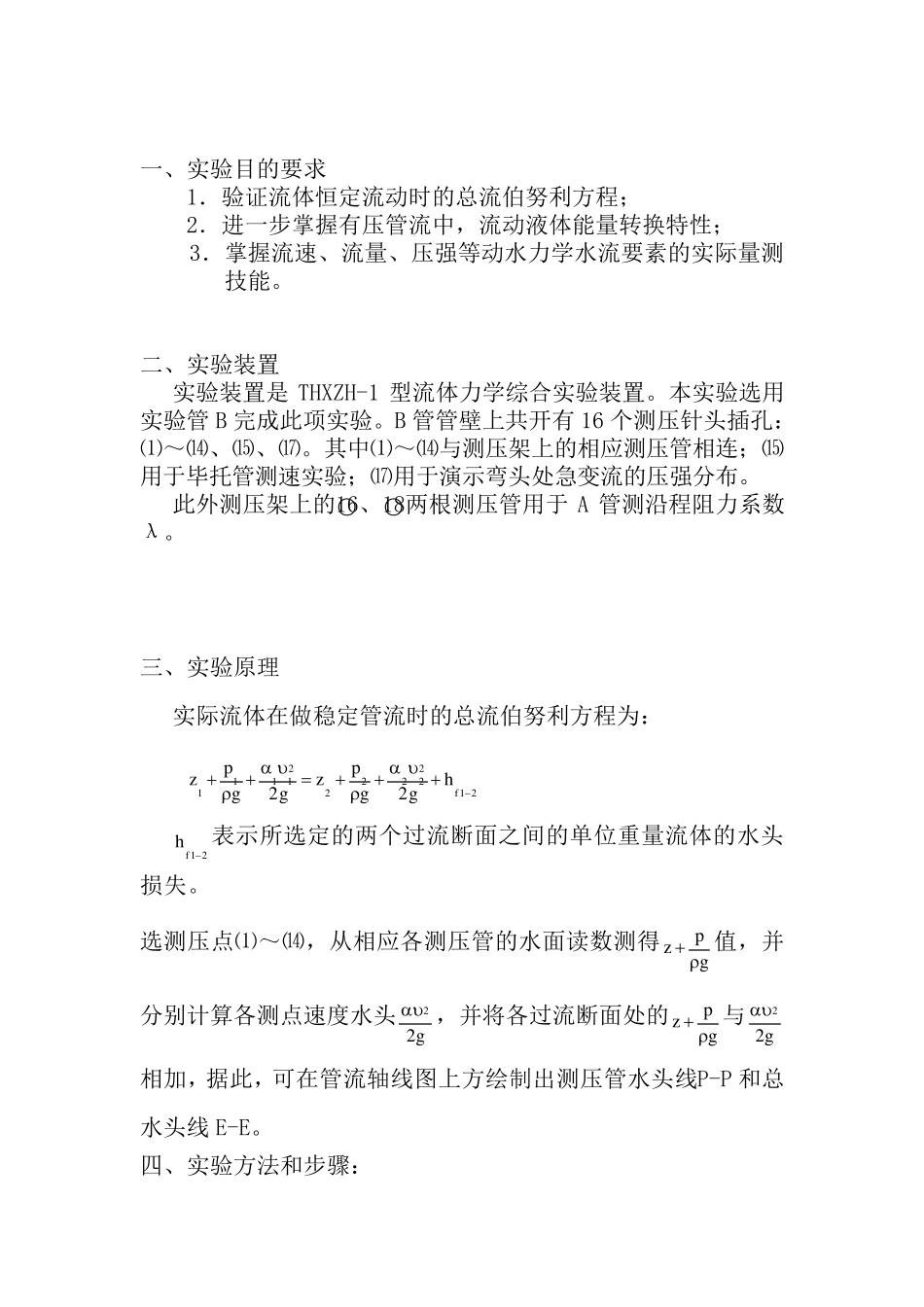

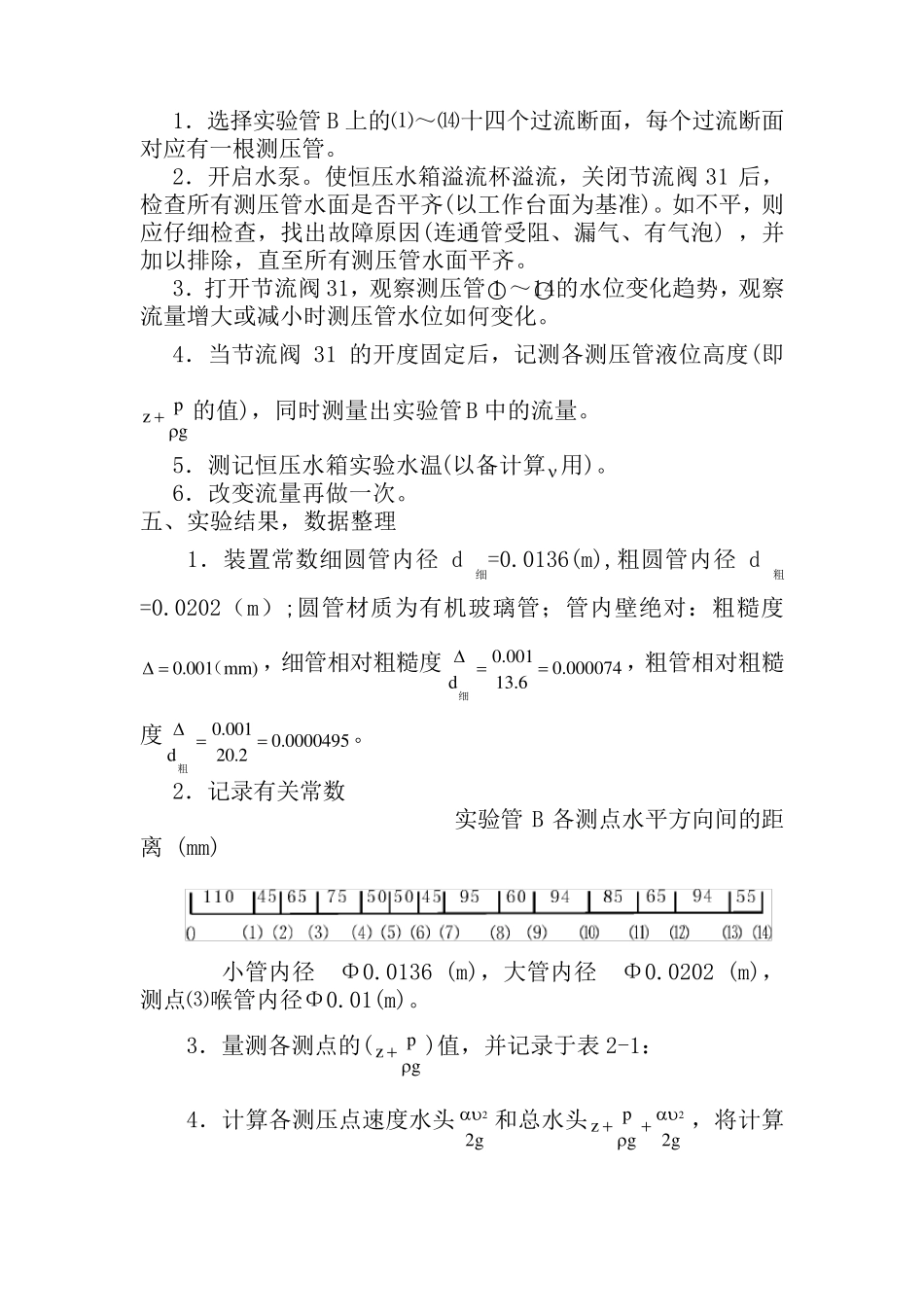

不可压缩流体总流伯努利方程实验报告 姓名 学号 班级 一、实验目的要求 1.验证流体恒定流动时的总流伯努利方程; 2.进一步掌握有压管流中,流动液体能量转换特性; 3.掌握流速、流量、压强等动水力学水流要素的实际量测技能。 二、实验装置 实验装置是THXZH-1 型流体力学综合实验装置。本实验选用实验管B 完成此项实验。B 管管壁上共开有16 个测压针头插孔: ⑴~⒁、⒂、⒄。其中⑴~⒁与测压架上的相应测压管相连;⒂用于毕托管测速实验;⒄用于演示弯头处急变流的压强分布。 此外测压架上的○16、○18两根测压管用于A 管测沿程阻力系数λ。 三、实验原理 实际流体在做稳定管流时的总流伯努利方程为: 2211122212f1 2ppzzhg2gg2g   f1 2h 表示所选定的两个过流断面之间的单位重量流体的水头损失。 选测压点⑴~⒁,从相应各测压管的水面读数测得pzg  值,并分别计算各测点速度水头22g ,并将各过流断面处的pzg  与22g相加,据此,可在管流轴线图上方绘制出测压管水头线P-P 和总水头线 E-E。 四、实验方法和步骤: 1. 选 择 实 验 管 B 上 的 ⑴ ~ ⒁ 十 四 个 过 流 断 面 , 每 个 过 流 断 面对 应 有 一 根 测 压 管 。 2. 开 启 水 泵 。 使 恒 压 水 箱 溢 流 杯 溢 流 , 关 闭 节 流 阀31 后 ,检 查 所 有 测 压 管 水 面 是 否 平 齐 (以 工 作 台 面 为 基 准 )。 如 不 平 , 则应 仔 细 检 查 , 找 出 故 障 原 因 (连 通 管 受 阻 、 漏 气 、 有 气 泡 ) , 并加 以 排 除 , 直 至 所 有 测 压 管 水 面 平 齐 。 3. 打 开 节 流 阀 31, 观 察 测 压 管 ○1 ~ ○14的 水 位 变 化 趋 势 , 观 察流 量 增 大 或 减 小 时 测 压 管 水 位 如 何 变 化 。 4. 当 节 流 阀31 的 开 度 固 定 后 , 记 测 各 测 压 管 液 位 高 度 (即pzg  的 值 ), 同 时 测 量 出 实 验 管 B 中 的 流 量 。 5. 测 记 恒 压 水 箱 实 验 水 温 (以 备 计 算  用 )。 6. 改 变 流 量 再 做 一 次 。 五 、 实 验 结 果 , 数 据 整 理 1. 装 置 常数 细 圆管 内径d细 =0...
