不同材料在软硬结合板制作中的运用

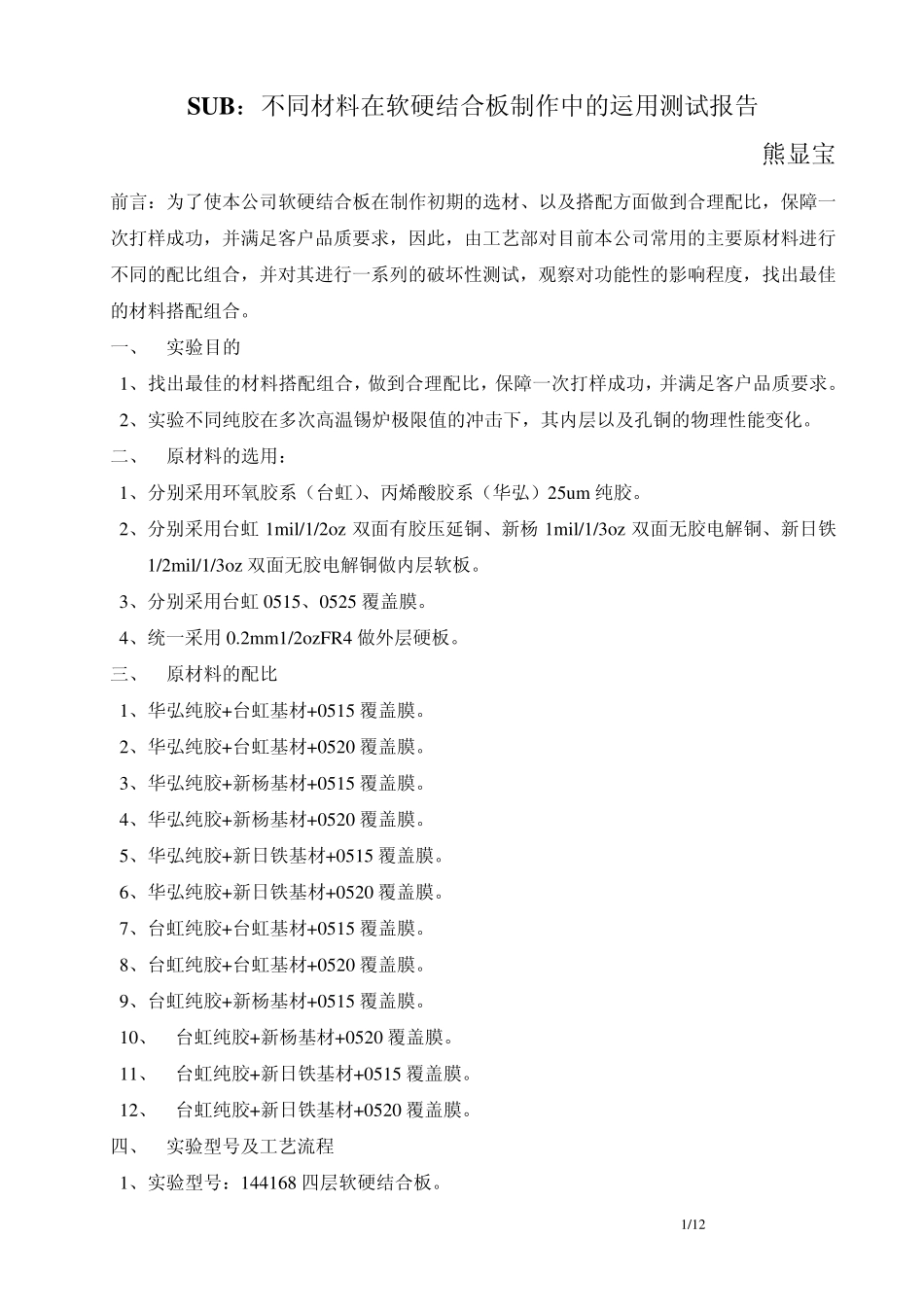

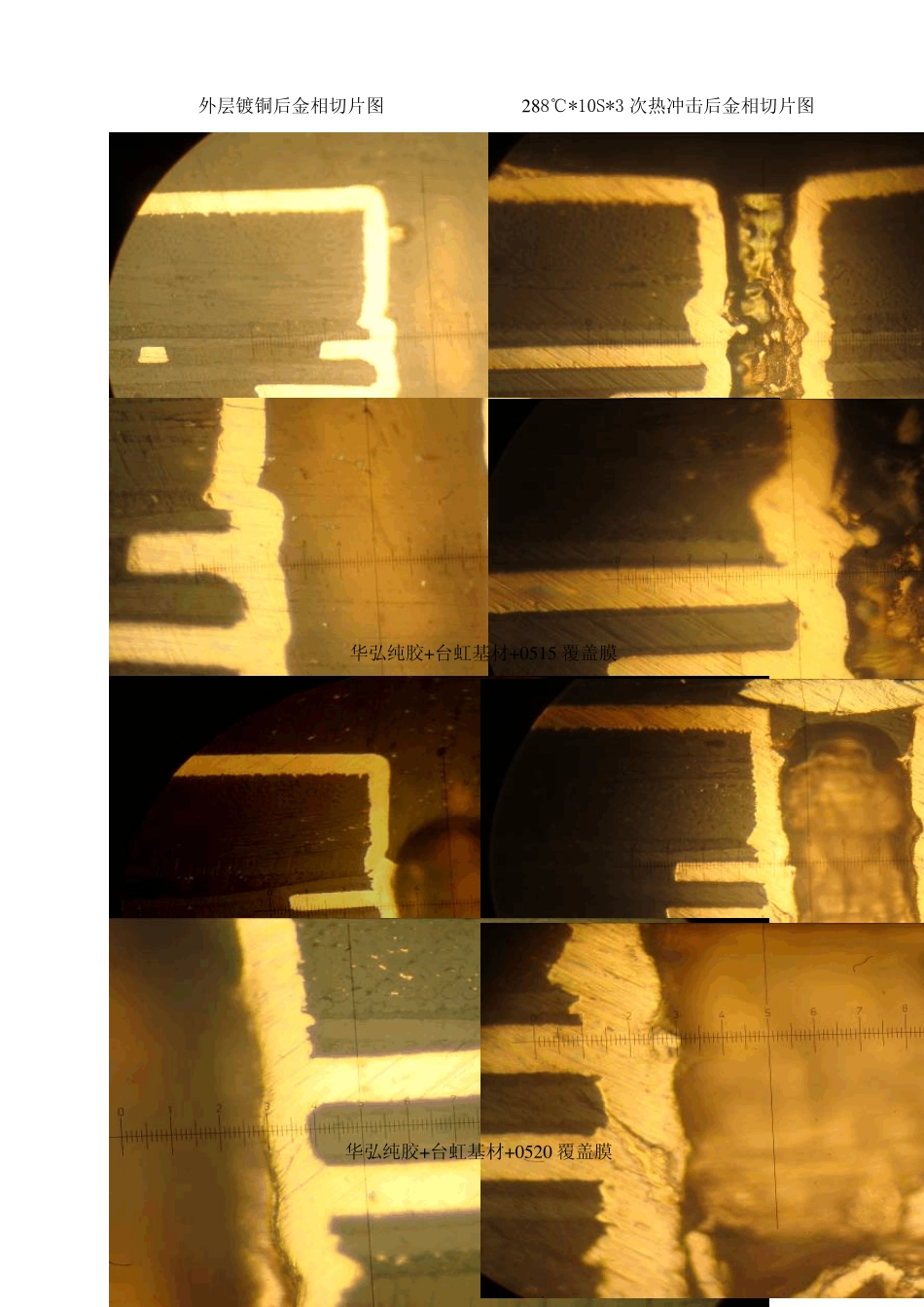

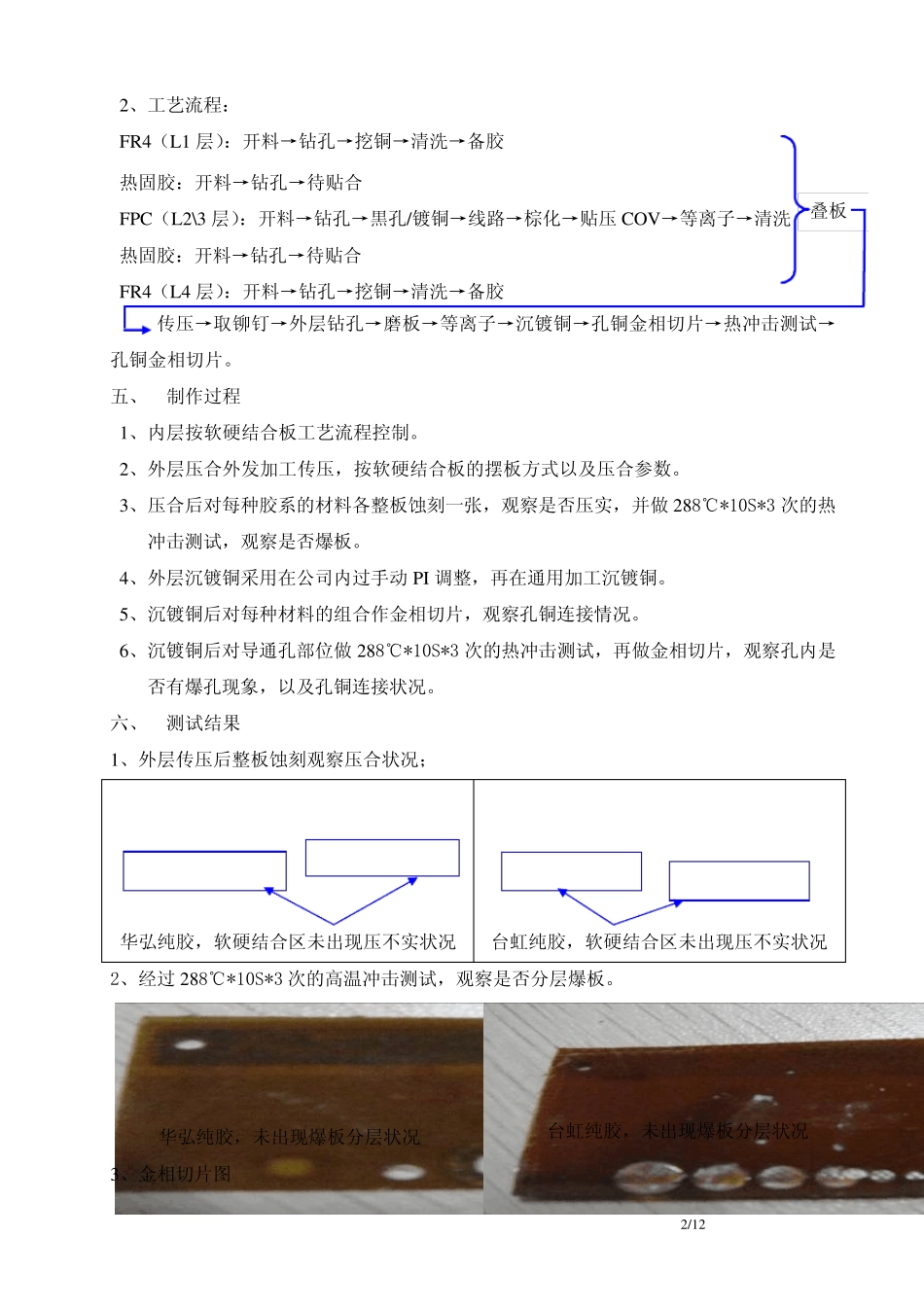

1/12 SU B：不同材料在软硬结合板制作中的运用测试报告 熊显宝 前言：为了使本公司软硬结合板在制作初期的选材、以及搭配方面做到合理配比，保障一次打样成功，并满足客户品质要求，因此，由工艺部对目前本公司常用的主要原材料进行不同的配比组合，并对其进行一系列的破坏性测试，观察对功能性的影响程度，找出最佳的材料搭配组合。 一、 实验目的 1、找出最佳的材料搭配组合，做到合理配比，保障一次打样成功，并满足客户品质要求。 2、实验不同纯胶在多次高温锡炉极限值的冲击下，其内层以及孔铜的物理性能变化。 二、 原材料的选用： 1、分别采用环氧胶系（台虹）、丙烯酸胶系（华弘）25um 纯胶。 2、分别采用台虹 1mil/1/2oz 双面有胶压延铜、新杨 1mil/1/3oz 双面无胶电解铜、新日铁1/2mil/1/3oz 双面无胶电解铜做内层软板。 3、分别采用台虹 0515、0525 覆盖膜。 4、统一采用0.2mm1/2ozFR4 做外层硬板。 三、 原材料的配比 1、华弘纯胶+台虹基材+0515 覆盖膜。 2、华弘纯胶+台虹基材+0520 覆盖膜。 3、华弘纯胶+新杨基材+0515 覆盖膜。 4、华弘纯胶+新杨基材+0520 覆盖膜。 5、华弘纯胶+新日铁基材+0515 覆盖膜。 6、华弘纯胶+新日铁基材+0520 覆盖膜。 7、台虹纯胶+台虹基材+0515 覆盖膜。 8、台虹纯胶+台虹基材+0520 覆盖膜。 9、台虹纯胶+新杨基材+0515 覆盖膜。 10、 台虹纯胶+新杨基材+0520 覆盖膜。 11、 台虹纯胶+新日铁基材+0515 覆盖膜。 12、 台虹纯胶+新日铁基材+0520 覆盖膜。 四、 实验型号及工艺流程 1、实验型号：144168 四层软硬结合板。 2/12 2、工艺流程： FR4（L1 层）：开料→钻孔→挖铜→清洗→备胶 热固胶：开料→钻孔→待贴合 FPC（L2\3 层）：开料→钻孔→黒孔/镀铜→线路→棕化→贴压COV→等离子→清洗 热固胶：开料→钻孔→待贴合 FR4（L4 层）：开料→钻孔→挖铜→清洗→备胶 传压→取铆钉→外层钻孔→磨板→等离子→沉镀铜→孔铜金相切片→热冲击测试→孔铜金相切片。 五、 制作过程 1、内层按软硬结合板工艺流程控制。 2、外层压合外发加工传压，按软硬结合板的摆板方式以及压合参数。 3、压合后对每种胶系的材料各整板蚀刻一张，观察是否压实，并做288℃*10S*3 次的热冲击测试，观察是否爆板。 4、外层沉镀铜采用在公司内过手动 PI 调整，再在通用加工沉镀铜。 5、沉镀铜后对每种材料的组合作金相切片，观察孔铜连接情况。 6...
