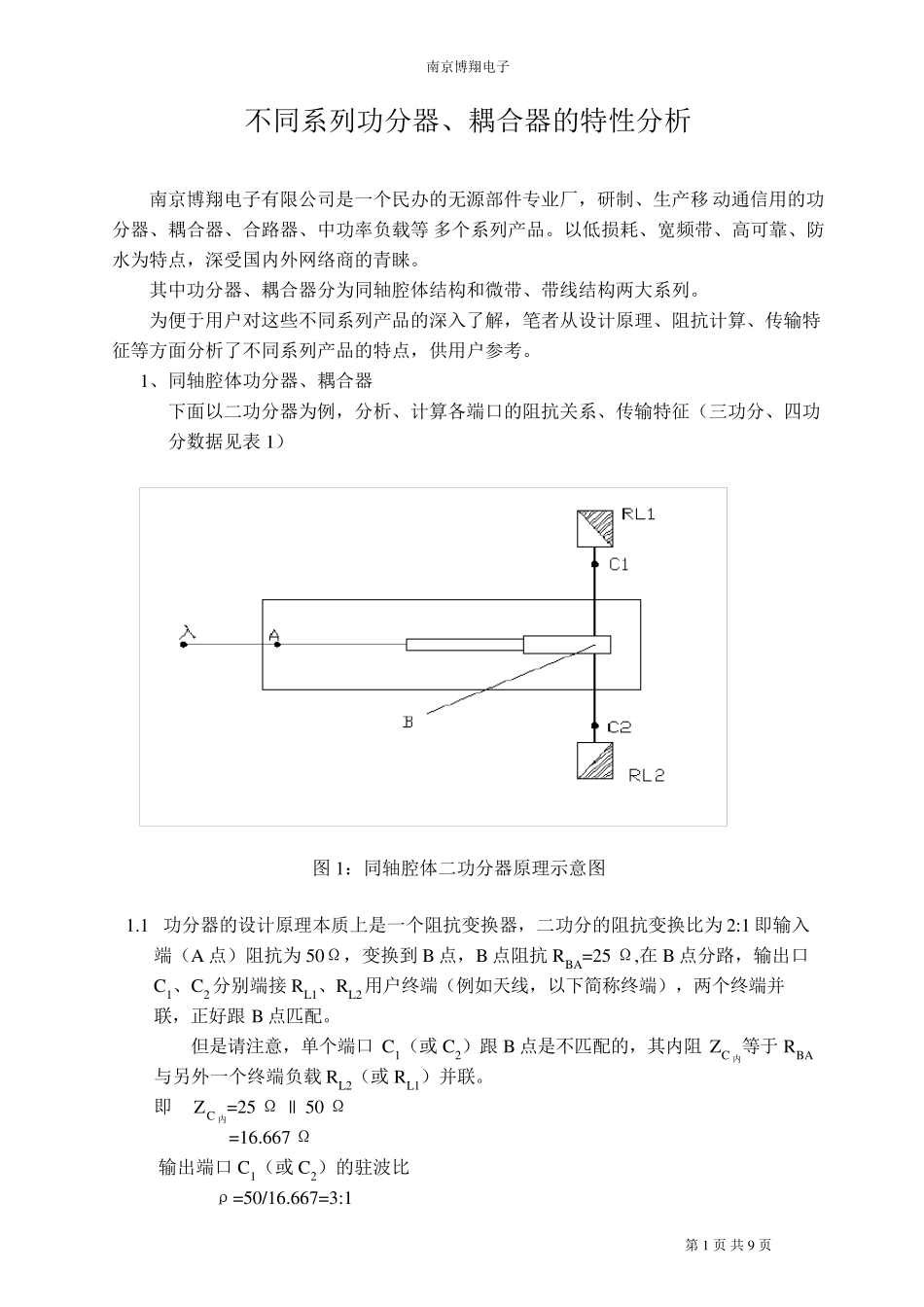

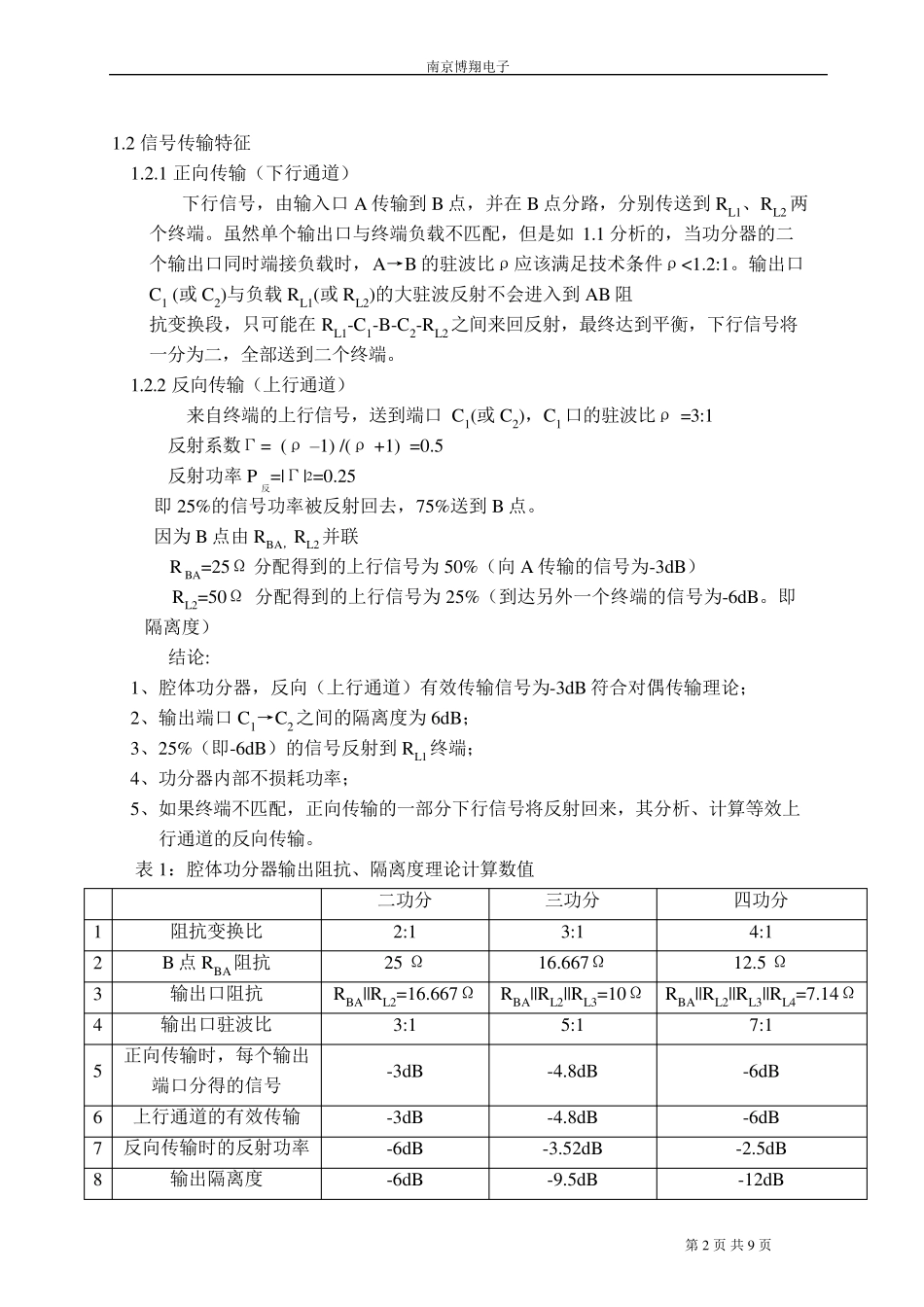

南京博翔电子 第 1 页 共 9 页 不同系列功分器、耦合器的特性分析 南京博翔电子有限公司是一个民办的无源部件专业厂，研制、生产移 动通信用的功分器、耦合器、合路器、中功率负载等 多个系列产品。以低损耗、宽频带、高可靠、防水为特点，深受国内外网络商的青睐。 其中功分器、耦合器分为同轴腔体结构和微带、带线结构两大系列。 为便于用户对这些不同系列产品的深入了解，笔者从设计原理、阻抗计算、传输特征等方面分析了不同系列产品的特点，供用户参考。 1、同轴腔体功分器、耦合器 下面以二功分器为例，分析、计算各端口的阻抗关系、传输特征（三功分、四功分数据见表1） 图1：同轴腔体二功分器原理示意图 1.1 功分器的设计原理本质上是一个阻抗变换器，二功分的阻抗变换比为 2:1 即输入端（A 点）阻抗为 50Ω，变换到 B 点，B 点阻抗 RBA=25 Ω,在 B 点分路，输出口C1、C2分别端接 RL1、RL2用户终端（例如天线，以下简称终端），两个终端并联，正好跟 B 点匹配。 但是请注意，单个端口 C1（或 C2）跟 B 点是不匹配的，其内阻 ZC 内等于 RBA与另外一个终端负载 RL2（或 RL1）并联。 即 ZC 内=25 Ω || 50 Ω =16.667 Ω 输出端口 C1（或 C2）的驻波比 ρ=50/16.667=3:1 南京博翔电子 第 2 页 共 9 页 1.2 信号传输特征 1.2.1 正向传输（下行通道） 下行信号，由输入口A 传输到B 点，并在B 点分路，分别传送到RL1、RL2 两个终端。虽然单个输出口与终端负载不匹配，但是如1.1 分析的，当功分器的二个输出口同时端接负载时，A→B 的驻波比ρ应该满足技术条件ρ<1.2:1。输出口C1 (或C2)与负载RL1(或RL2)的大驻波反射不会进入到AB 阻 抗变换段，只可能在RL1-C1-B-C2-RL2之间来回反射，最终达到平衡，下行信号将一分为二，全部送到二个终端。 1.2.2 反向传输（上行通道） 来自终端的上行信号，送到端口C1(或C2)，C1口的驻波比ρ =3:1 反射系数Γ= (ρ –1) /(ρ +1) =0.5 反射功率 P反=|Γ|2=0.25 即 25%的信号功率被反射回去，75%送到B 点。 因为B 点由RBA，RL2并联 R BA=25Ω 分配得到的上行信号为50%（向A 传输的信号为-3dB） RL2=50Ω 分配得到的上行信号为25%（到达另外一个终端的信号为-6dB。即隔离度） 结论: 1、腔体功分器，反向（上行通道）有效传输信号为-3dB 符合对偶传输理论； 2、输出端口C1→C2之间的隔离度为6dB； 3、25%...
