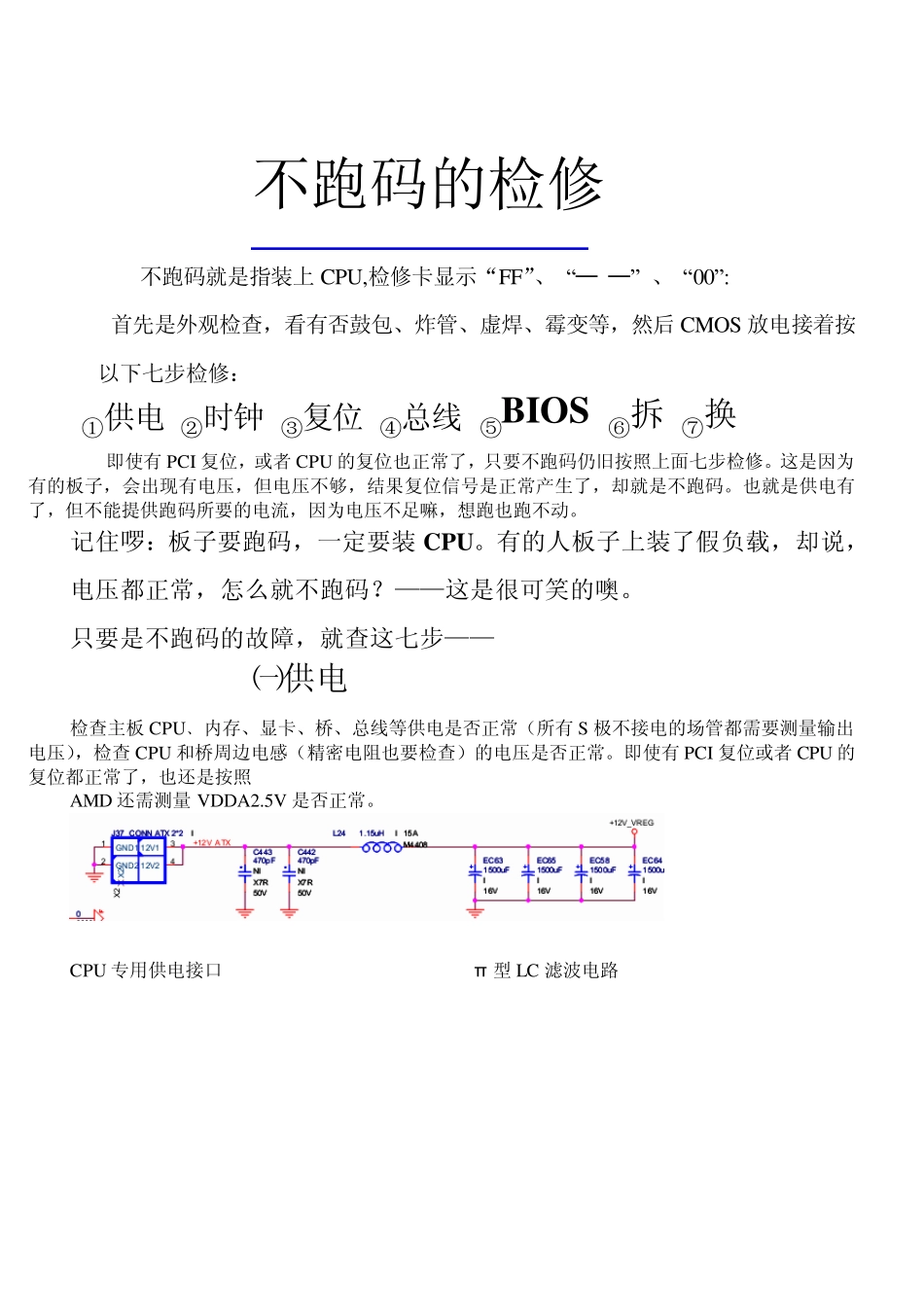

不跑码的检修 不跑码就是指装上CPU,检修卡显示“FF”、 “─ ─” 、 “00”: 首先是外观检查，看有否鼓包、炸管、虚焊、霉变等，然后CMOS 放电接着按以下七步检修： ①供电 ②时钟 ③复位 ④总线 ⑤BIOS ⑥拆 ⑦换 即使有PCI 复位，或者CPU 的复位也正常了，只要不跑码仍旧按照上面七步检修。这是因为有的板子，会出现有电压，但电压不够，结果复位信号是正常产生了，却就是不跑码。也就是供电有了，但不能提供跑码所要的电流，因为电压不足嘛，想跑也跑不动。 记住啰：板子要跑码，一定要装CPU。有的人板子上装了假负载，却说，电压都正常，怎么就不跑码？——这是很可笑的噢。 只要是不跑码的故障，就查这七步—— ㈠供电 检查主板CPU﹑内存、显卡、桥、总线等供电是否正常（所有S 极不接电的场管都需要测量输出电压），检查CPU 和桥周边电感（精密电阻也要检查）的电压是否正常。即使有PCI 复位或者CPU 的复位都正常了，也还是按照 AMD 还需测量 V DDA2.5V 是否正常。 CPU 专用供电接口 π 型 LC 滤波电路 PROCHOT# CPU 过热保护电路 CPU 供电电路 ㈡ 时钟 检查主板时钟芯片旁边所有的22Ω /33Ω 电阻是否有1.6v供电（有68X 电阻的为0.4Ω ）；检查PCI槽B16 脚是否有1.6v、CPU 座总线时钟是否有0.4V,AMD 的总线时钟有耦合电容(测不到电压)要注意，可用示波器测，有200M 波形。 AMD 的CPU 时钟测量： 1、 电容不靠近 CPU的一端 0.4~1.7V,两个电容的电压一样。靠近 CPU 的一端没有电压。 2、 两个电容的容量一般是 10nf,在线测量时5nf。 3、 电容不靠近 CPU 的一端对地阻值要一致，NV 芯片组的阻值很低属于正常。 CPU 时钟的测量 1、478 直接在假负载上测量，总线的时钟0.4V 左右。 2、775 如果上假负载由 CPU 电压，可以直接在假负载上测时钟的0.4v 电压 3、有的775 在上假负载时会没有CPU 电压，需上真CPU 才有CPU 电压，要先找到假负载上的CPU 时钟测试点与时钟芯片旁的哪个电阻相通，然后再上真CPU，直接测量此电阻，看是否有0.4V 电压。 4、AMD 的时钟测量有特殊性（见上） ㈢ 复位 查完CPU 供电，查时钟，查完时钟，就该查复位和PG 了。 检查主版各芯片的复位是否正常。包括BIOS、IO、网卡、插槽、CPU 等。如果无复位查复位电路。 1、查CPU 座上的PG（PWRGD）和复位电压是否1V 以上。少数主板也有零点九伏的，通过电路图仔细对照区分...
