不锈钢三通球阀型号参数及价格

不锈钢三通球阀型号参数及价格_第1页
1/37

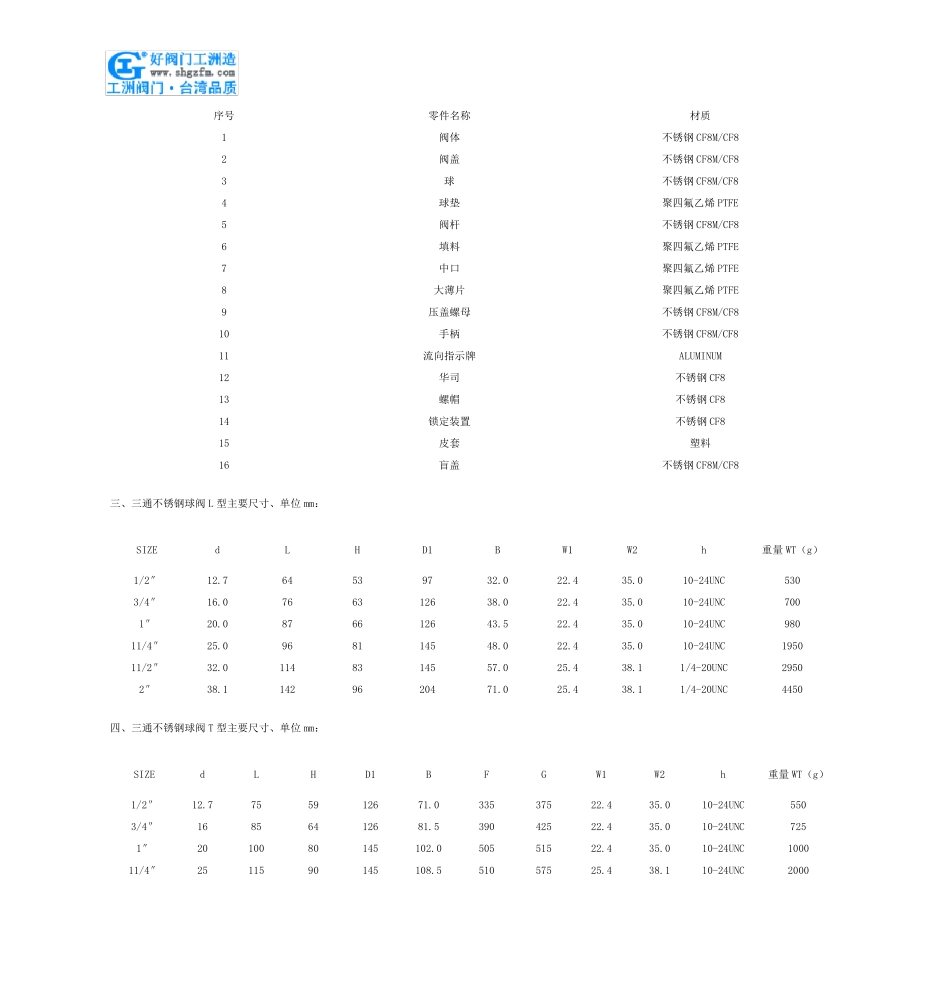

不锈钢三通球阀型号参数及价格_第2页
2/37

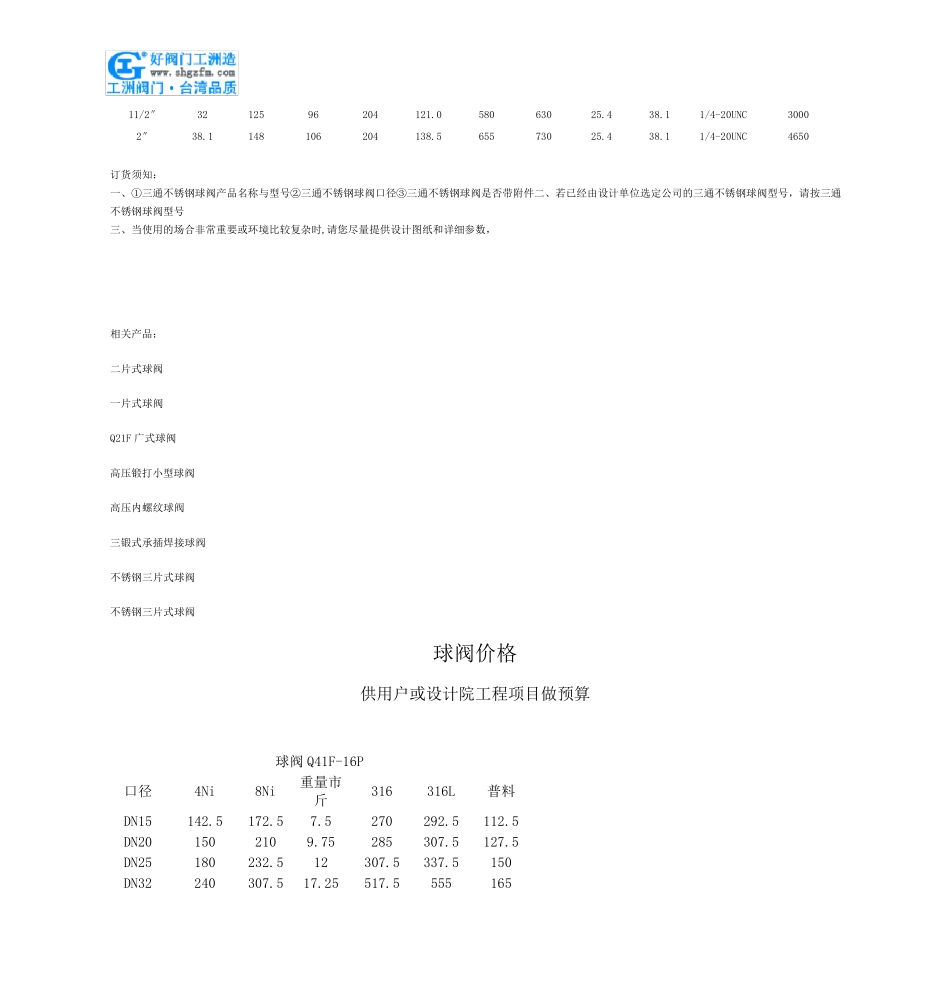

不锈钢三通球阀型号参数及价格_第3页
3/37
不锈钢三通球阀 一、产品[三通不锈钢球阀]的详细资料: 产品名称:三通不锈钢球阀 产品特点:应用规范 公称压力:2.5MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体(W.O.G) 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999 1000wog 三通不锈钢球阀,三通球阀,不锈钢球阀。 二、主要零件材料: 序号 零件名称 材质 1 阀体 不锈钢CF8M/CF8 2 阀盖 不锈钢CF8M/CF8 3 球 不锈钢CF8M/CF8 4 球垫 聚四氟乙烯PTFE 5 阀杆 不锈钢CF8M/CF8 6 填料 聚四氟乙烯PTFE 7 中口 聚四氟乙烯PTFE 8 大薄片 聚四氟乙烯PTFE 9 压盖螺母 不锈钢CF8M/CF8 10 手柄 不锈钢CF8M/CF8 11 流向指示牌 ALUMINUM 12 华司 不锈钢CF8 13 螺帽 不锈钢CF8 14 锁定装置 不锈钢CF8 15 皮套 塑料 16 盲盖 不锈钢CF8M/CF8 三、三通不锈钢球阀L 型主要尺寸、单位mm: SIZE d L H D1 B W1 W2 h 重量WT(g) 1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530 3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700 1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980 11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950 11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950 2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450 四、三通不锈钢球阀T 型主要尺寸、单位mm: SIZE d L H D1 B F G W1 W2 h 重量WT(g) 1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550 3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725 1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000 11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 2000 11/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000 2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650 订货须知: 一、①三通不锈钢球阀产品名称与型号②三通不锈钢球阀口径③三通不锈钢球阀是否带附件二、若已经由设计单位选定公司的三通不锈钢球阀型号,请按三通不锈钢球阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数, 相关产品: 二片式球阀 一片式球阀 Q21F 广式球阀 高压锻打小型球阀 高压内螺...
