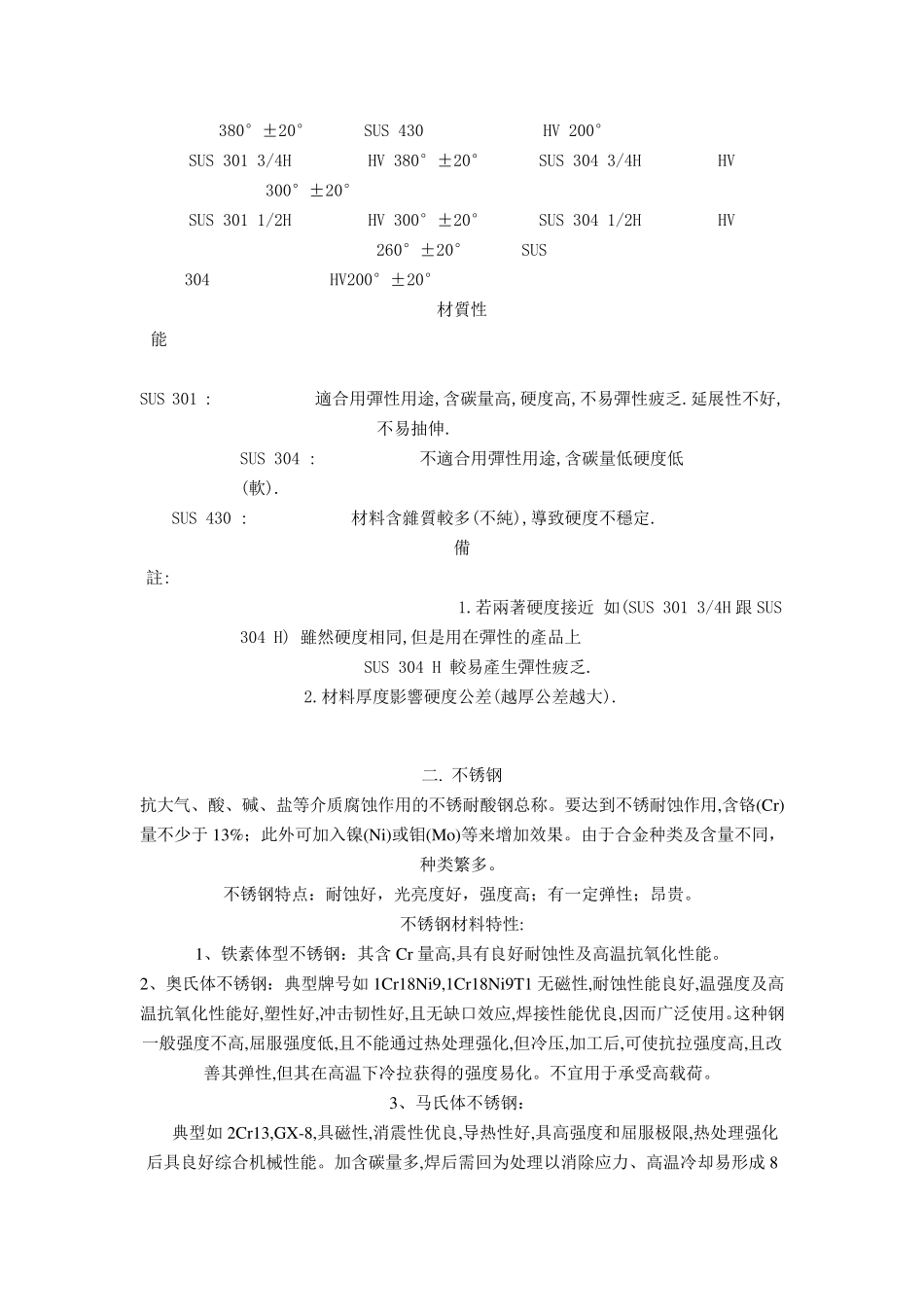

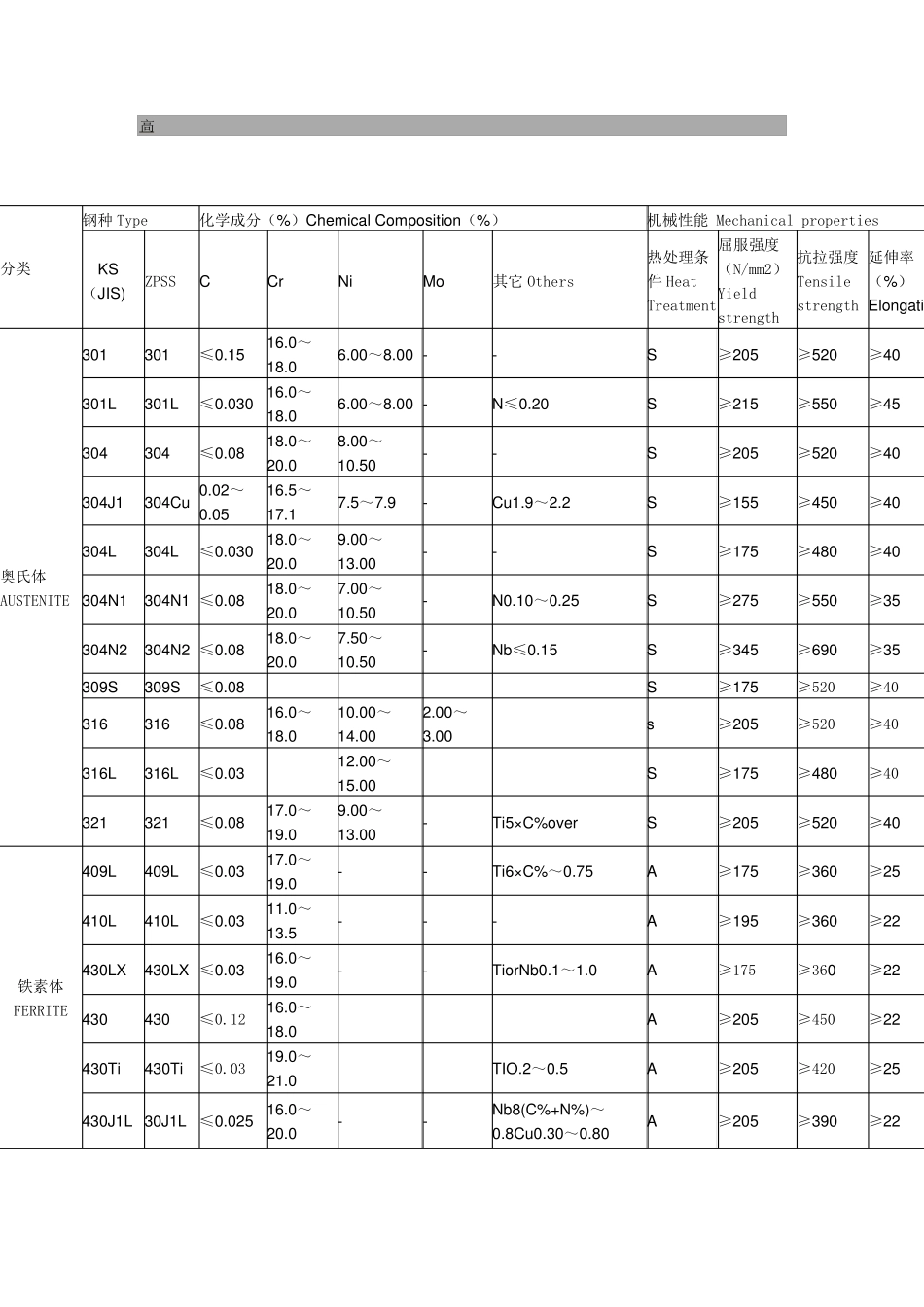

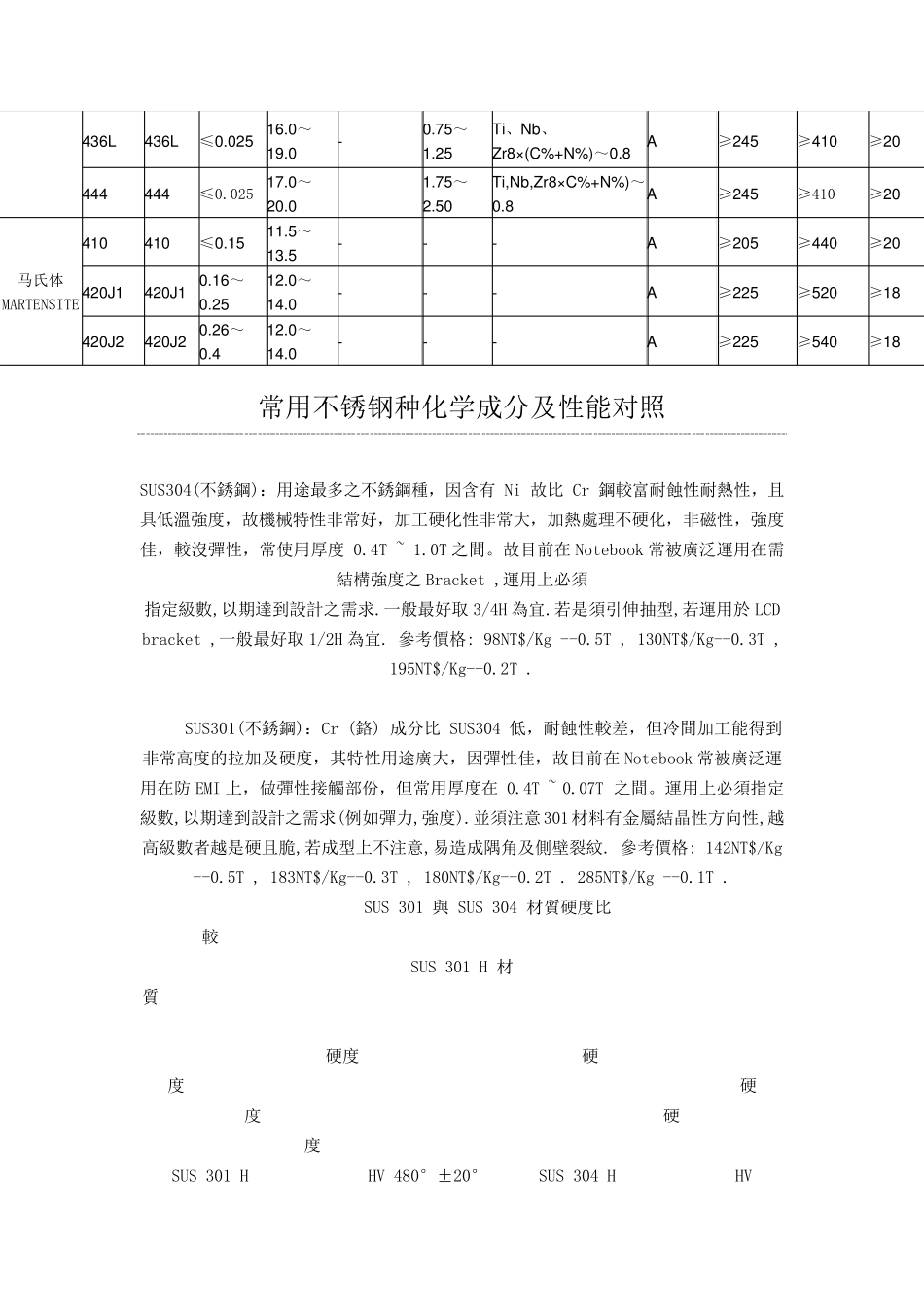

高 分类 钢种Type 化学成分（%）Chemical Composition（%） 机械性能 Mechanical properties KS （JIS) ZPSS C Cr Ni Mo 其它Others 热处理条件Heat Treatment 屈服强度（N/mm2） Yield strength 抗拉强度 Tensile strength 延伸率（%） Elongati奥氏体AUSTENITE 301 301 ≤0.15 16.0～18.0 6.00～8.00 - - S ≥205 ≥520 ≥40 301L 301L ≤0.030 16.0～18.0 6.00～8.00 - N≤0.20 S ≥215 ≥550 ≥45 304 304 ≤0.08 18.0～20.0 8.00～10.50 - - S ≥205 ≥520 ≥40 304J1 304Cu 0.02～0.05 16.5～17.1 7.5～7.9 - Cu1.9～2.2 S ≥155 ≥450 ≥40 304L 304L ≤0.030 18.0～20.0 9.00～13.00 - - S ≥175 ≥480 ≥40 304N1 304N1 ≤0.08 18.0～20.0 7.00～10.50 - N0.10～0.25 S ≥275 ≥550 ≥35 304N2 304N2 ≤0.08 18.0～20.0 7.50～10.50 - Nb≤0.15 S ≥345 ≥690 ≥35 309S 309S ≤0.08 S ≥175 ≥520 ≥40 316 316 ≤0.08 16.0～18.0 10.00～14.00 2.00～3.00 s ≥205 ≥520 ≥40 316L 316L ≤0.03 12.00～15.00 S ≥175 ≥480 ≥40 321 321 ≤0.08 17.0～19.0 9.00～13.00 - Ti5×C%over S ≥205 ≥520 ≥40 铁素体FERRITE 409L 409L ≤0.03 17.0～19.0 - - Ti6×C%～0.75 A ≥175 ≥360 ≥25 410L 410L ≤0.03 11.0～13.5 - - - A ≥195 ≥360 ≥22 430LX 430LX ≤0.03 16.0～19.0 - - TiorNb0.1～1.0 A ≥175 ≥360 ≥22 430 430 ≤0.12 16.0～18.0 A ≥205 ≥450 ≥22 430Ti 430Ti ≤0.03 19.0～21.0 TIO.2～0.5 A ≥205 ≥420 ≥25 430J1L 30J1L ≤0.025 16.0～20.0 - - Nb8(C%+N%)～0.8Cu0.30～0.80 A ≥205 ≥390 ≥22 常 用 不 锈 钢 种 化 学 成 分 及 性 能 对 照 SUS304(不 銹 鋼 )： 用 途 最 多 之 不 銹 鋼 種 ， 因 含 有 Ni 故 比 Cr 鋼 較 富 耐 蝕 性 耐 熱 性 ， 且具 低 溫 強 度 ， 故 機 械 特 性 非 常 好 ， 加 工 硬 化 性 非 常 大 ， 加 熱 處 理 不 硬 化 ， 非 磁 性 ， 強 度佳 ， 較 沒 彈 性 ， 常 使 用 厚 度 0.4T ~ 1.0T 之 間 。 故 目 前 在 Notebook 常 被 廣 泛 運...
