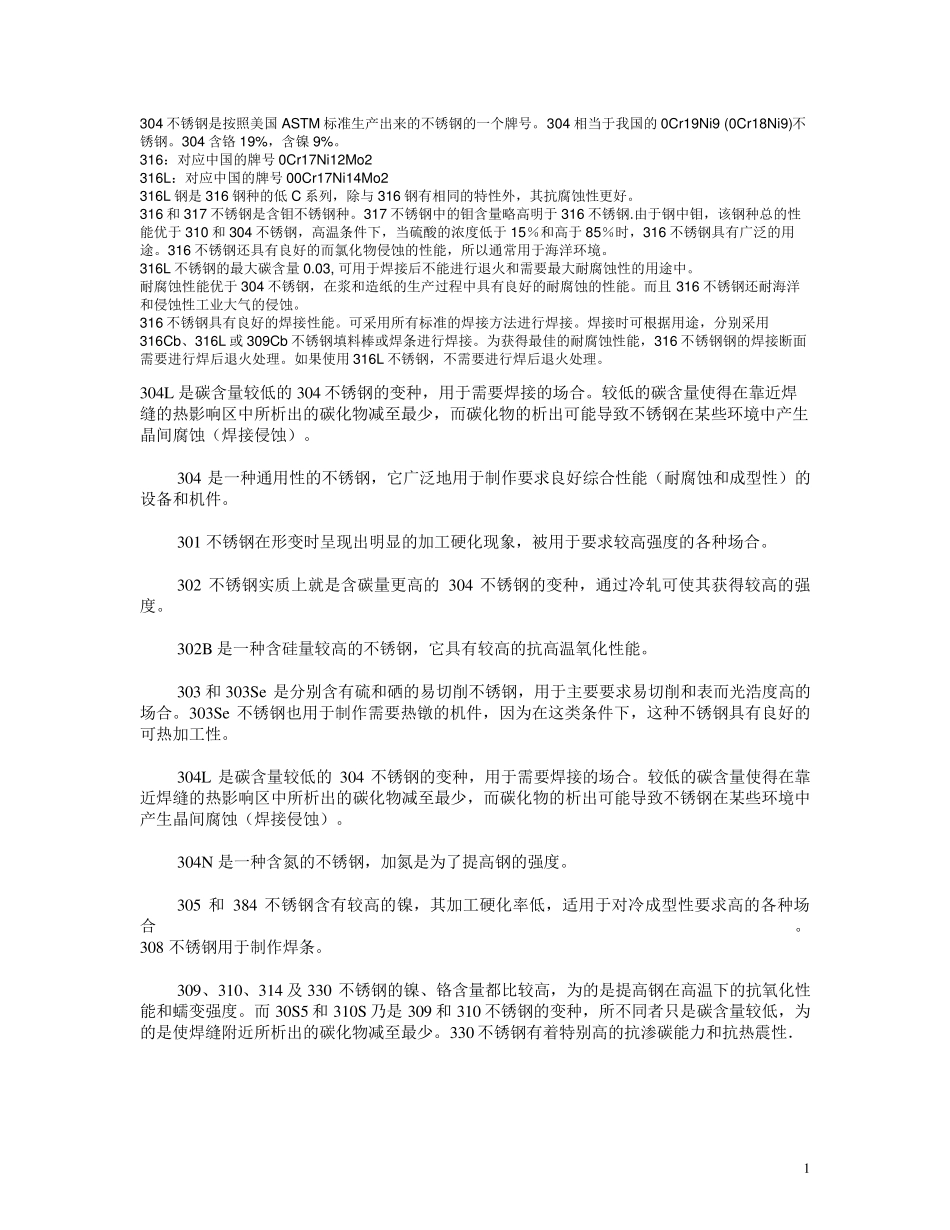

1 304 不锈钢是按照美国ASTM 标准生产出来的不锈钢的一个牌号。304 相当于我国的0Cr19Ni9 (0Cr18Ni9)不锈钢。304 含铬19%,含镍9%。 316:对应中国的牌号0Cr17Ni12Mo2 316L:对应中国的牌号00Cr17Ni14Mo2 316L 钢是316 钢种的低C 系列,除与316 钢有相同的特性外,其抗腐蚀性更好。 316 和317 不锈钢是含钼不锈钢种。317 不锈钢中的钼含量略高明于316 不锈钢.由于钢中钼,该钢种总的性能优于310 和304 不锈钢,高温条件下,当硫酸的浓度低于15%和高于85%时,316 不锈钢具有广泛的用途。316 不锈钢还具有良好的而氯化物侵蚀的性能,所以通常用于海洋环境。 316L 不锈钢的最大碳含量0.03, 可用于焊接后不能进行退火和需要最大耐腐蚀性的用途中。 耐腐蚀性能优于304 不锈钢,在浆和造纸的生产过程中具有良好的耐腐蚀的性能。而且316 不锈钢还耐海洋和侵蚀性工业大气的侵蚀。 316 不锈钢具有良好的焊接性能。可采用所有标准的焊接方法进行焊接。焊接时可根据用途,分别采用316Cb、316L 或 309Cb 不锈钢填料棒或焊条进行焊接。为获得最佳的耐腐蚀性能,316 不锈钢钢的焊接断面需要进行焊后退火处理。如果使用316L 不锈钢,不需要进行焊后退火处理。 304L 是碳含量较低的304 不锈钢的变种,用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少,而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀(焊接侵蚀)。 304 是一种通用性的不锈钢,它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件。 301 不锈钢在形变时呈现出明显的加工硬化现象,被用于要求较高强度的各种场合。 302 不锈钢实质上就是含碳量更高的304 不锈钢的变种,通过冷轧可使其获得较高的强度。 302B 是一种含硅量较高的不锈钢,它具有较高的抗高温氧化性能。 303 和303Se 是分别含有硫和硒的易切削不锈钢,用于主要要求易切削和表而光浩度高的场合。303Se 不锈钢也用于制作需要热镦的机件,因为在这类条件下,这种不锈钢具有良好的可热加工性。 304L 是碳含量较低的304 不锈钢的变种,用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少,而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀(焊接侵蚀)。 304N 是一种含氮的不锈钢,加氮是为了提高钢的强度。 305 和384 不锈钢含有较高的镍,其加工硬化率低,适用于对冷成型性要...
