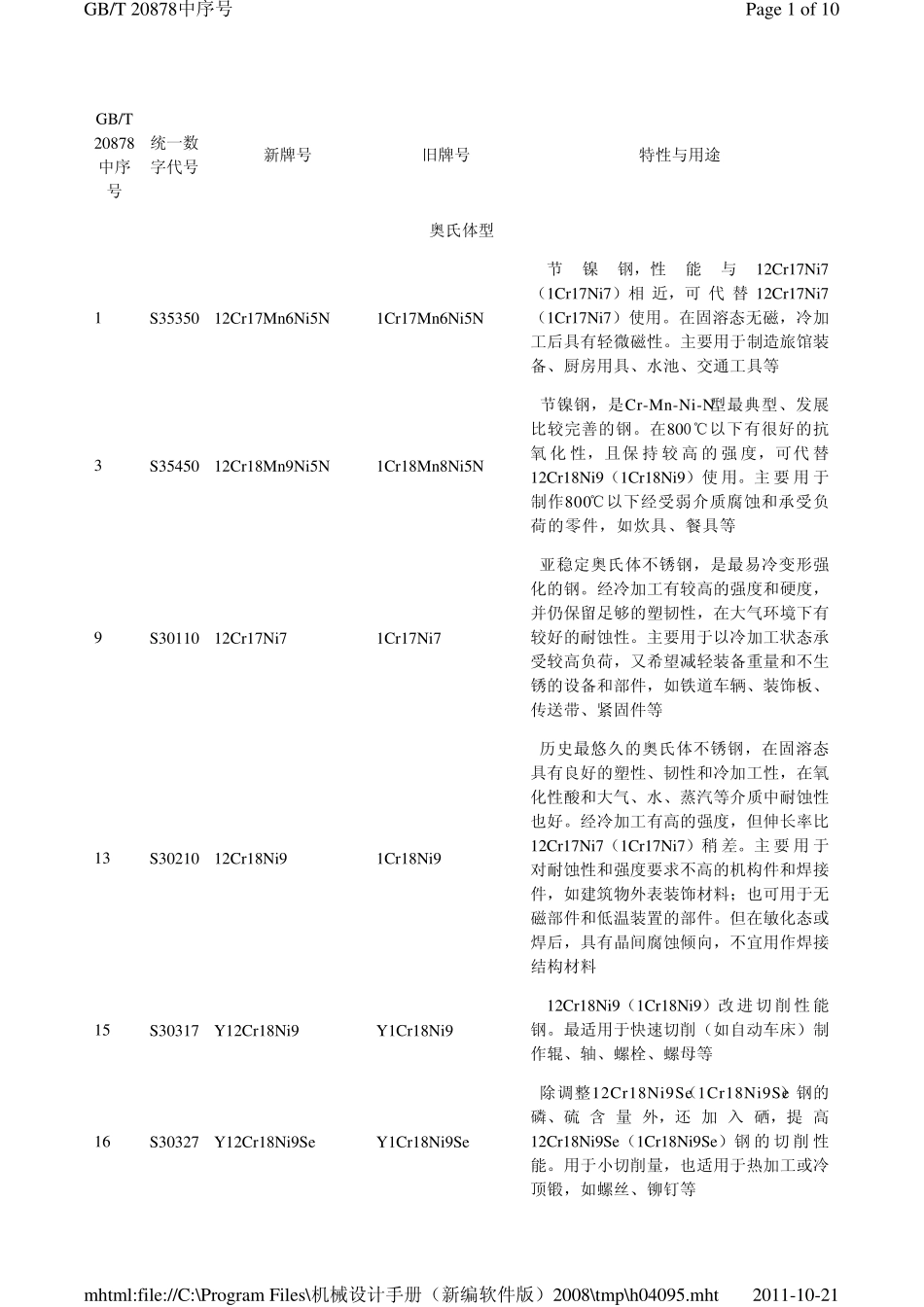

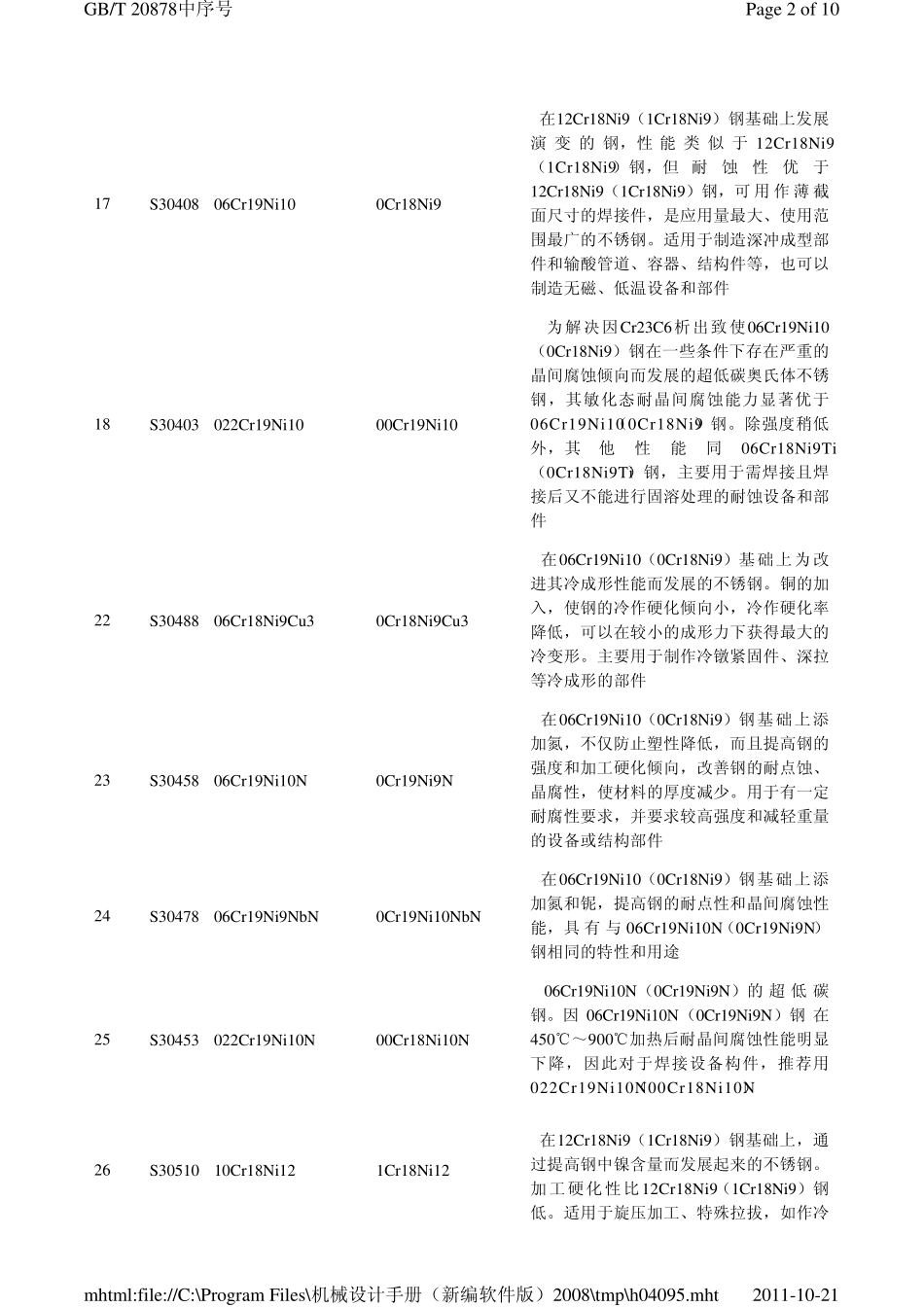

GB/T 20878中序号 统一数字代号 新牌号 旧牌号 特性与用途 奥氏体型1 S35350 12Cr17Mn6Ni5N 1Cr17Mn6Ni5N 节镍钢，性能与12Cr17Ni7（1Cr17Ni7）相近，可代替12Cr17Ni7（1Cr17Ni7）使用。在固溶态无磁，冷加工后具有轻微磁性。主要用于制造旅馆装备、厨房用具、水池、交通工具等 3 S35450 12Cr18Mn9Ni5N 1Cr18Mn8Ni5N 节镍钢，是Cr-Mn-Ni-N型最典型、发展比较完善的钢。在800℃以下有很好的抗氧 化 性，且保 持 较高 的强 度，可代替12Cr18Ni9（1Cr18Ni9）使用。主要用于制作800℃以下经受弱介质腐蚀和承受负荷的零件，如炊具、餐具等 9 S30110 12Cr17Ni7 1Cr17Ni7 亚稳定奥氏体不锈钢，是最易冷变形强化的钢。经冷加工有较高的强度和硬度，并仍保留足够的塑韧性，在大气环境下有较好的耐蚀性。主要用于以冷加工状态承受较高负荷，又希望减轻装备重量和不生锈的设备和部件，如铁道车辆、装饰板、传送带、紧固件等 13 S30210 12Cr18Ni9 1Cr18Ni9 历史最悠久的奥氏体不锈钢，在固溶态具有良好的塑性、韧性和冷加工性，在氧化性酸和大气、水、蒸汽等介质中耐蚀性也好。经冷加工有高的强度，但伸长率比12Cr17Ni7（1Cr17Ni7）稍 差。主要用于对耐蚀性和强度要求不高的机构件和焊接件，如建筑物外表装饰材料；也可用于无磁部件和低温装置的部件。但在敏化态或焊后，具有晶间腐蚀倾向，不宜用作焊接结构材料 15 S30317 Y12Cr18Ni9 Y1Cr18Ni9 12Cr18Ni9（1Cr18Ni9）改 进 切 削 性能钢。最适用于快速切削（如自动车床）制作辊、轴、螺栓、螺母等 16 S30327 Y12Cr18Ni9Se Y1Cr18Ni9Se 除调整12Cr18Ni9Se（1Cr18Ni9Se）钢的磷、硫 含 量 外，还 加入 硒，提 高12Cr18Ni9Se（1Cr18Ni9Se）钢的切 削 性能。用于小切削量，也适用于热加工或冷顶锻，如螺丝、铆钉等 Page 1 of 10GB/T 20878中序号2011-10-21mhtml:file://C:\Program Files\机械设计手册（新编软件版）2008\tmp\h04095.mht17 S30408 06Cr19Ni10 0Cr18Ni9 在12Cr18Ni9（1Cr18Ni9）钢基础上发展演 变 的 钢，性 能 类 似 于 12Cr18Ni9（1Cr18Ni9）钢，但 耐蚀性优于12Cr18Ni9（1Cr18Ni9）钢，可 用 作 薄 截面尺寸的焊接件，是应用量最大、使用范围最广的不锈钢。适用于制造深冲成型部件和输酸管道、容器、结构件等，也可以制造无磁、低温设备和部件 18 S30403 022Cr19Ni10 00Cr19Ni10 为解决因Cr23C6析出致使06Cr...
