不锈钢管道连接施工技术交底VIP专享

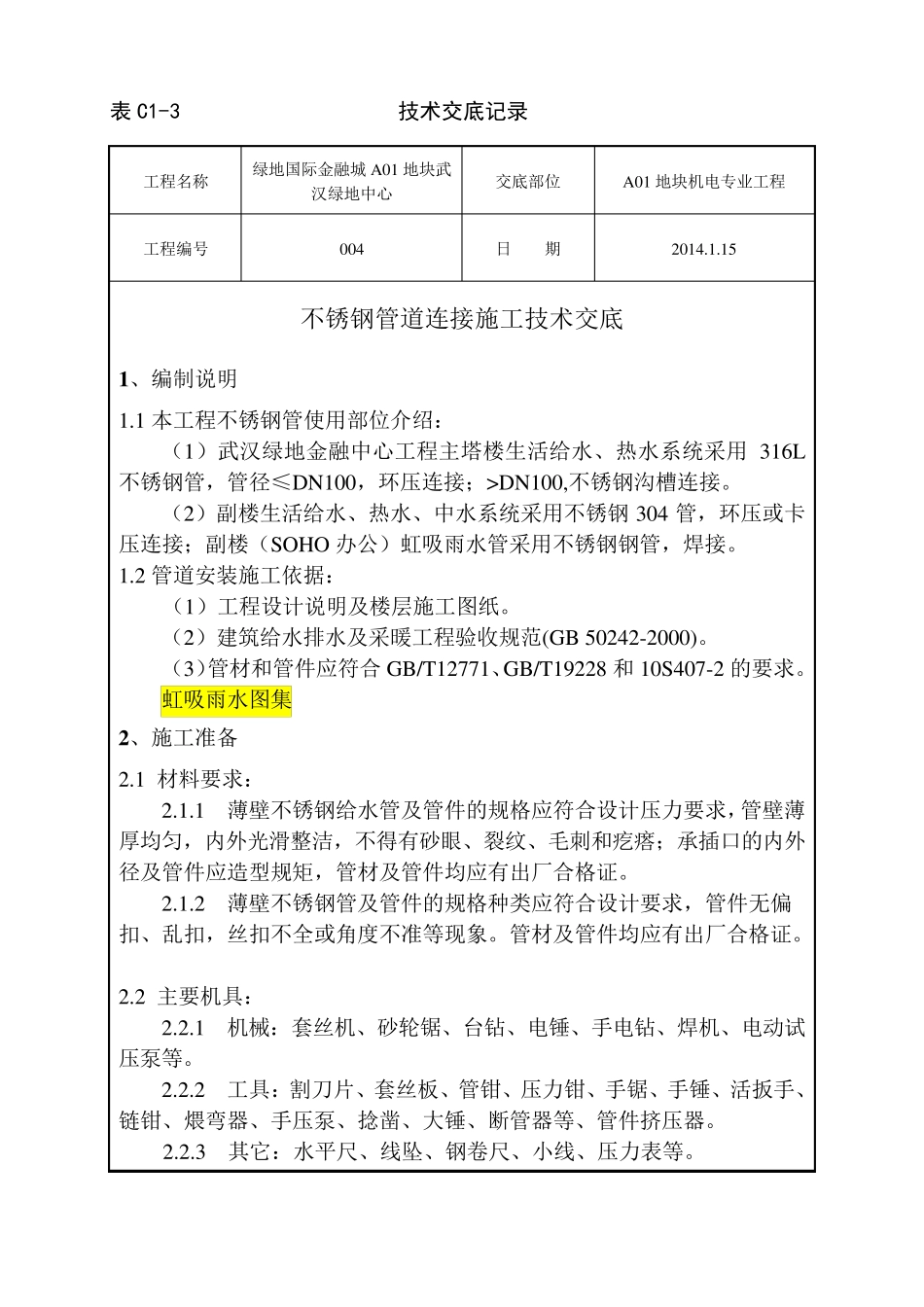

表C1-3 技术交底记录 工程名称 绿地国际金融城A01 地块武汉绿地中心 交底部位 A01 地块机电专业工程 工程编号 004 日 期 2014.1.15 不锈钢管道连接施工技术交底 1 、编制说明 1.1 本工程不锈钢管使用部位介绍： （1）武汉绿地金融中心工程主塔楼生活给水、热水系统采用316L不锈钢管，管径≤DN100，环压连接；>DN100,不锈钢沟槽连接。 （2）副楼生活给水、热水、中水系统采用不锈钢304 管，环压或卡压连接；副楼（SOHO 办公）虹吸雨水管采用不锈钢钢管，焊接。 1.2 管道安装施工依据： （1）工程设计说明及楼层施工图纸。 （2）建筑给水排水及采暖工程验收规范(GB 50242-2000)。 （3）管材和管件应符合 GB/T12771、GB/T19228 和 10S407-2 的要求。 虹吸雨水图集 2 、施工准备 2.1 材料要求： 2.1.1 薄壁不锈钢给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管材及管件均应有出厂合格证。 2.1.2 薄壁不锈钢管及管件的规格种类应符合设计要求，管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。 2.2 主要机具： 2.2.1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、焊机、电动试压泵等。 2.2.2 工具：割刀片、套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等、管件挤压器。 2.2.3 其它：水平尺、线坠、钢卷尺、小线、压力表等。 表C1-3 技术交底记录 工程名称 绿地国际金融城 A01 地块武汉绿地中心 交底部位 A01 地块机电专业工程 工程编号 004 日 期 2014.1.15 3 、不锈钢管道安装操作流程 3.1 作业条件： 3.1.1 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 3.1.2 暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。 3.1.3 明装托、吊于管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 3.1.4 立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。 3.1.5 支管安装应在...
