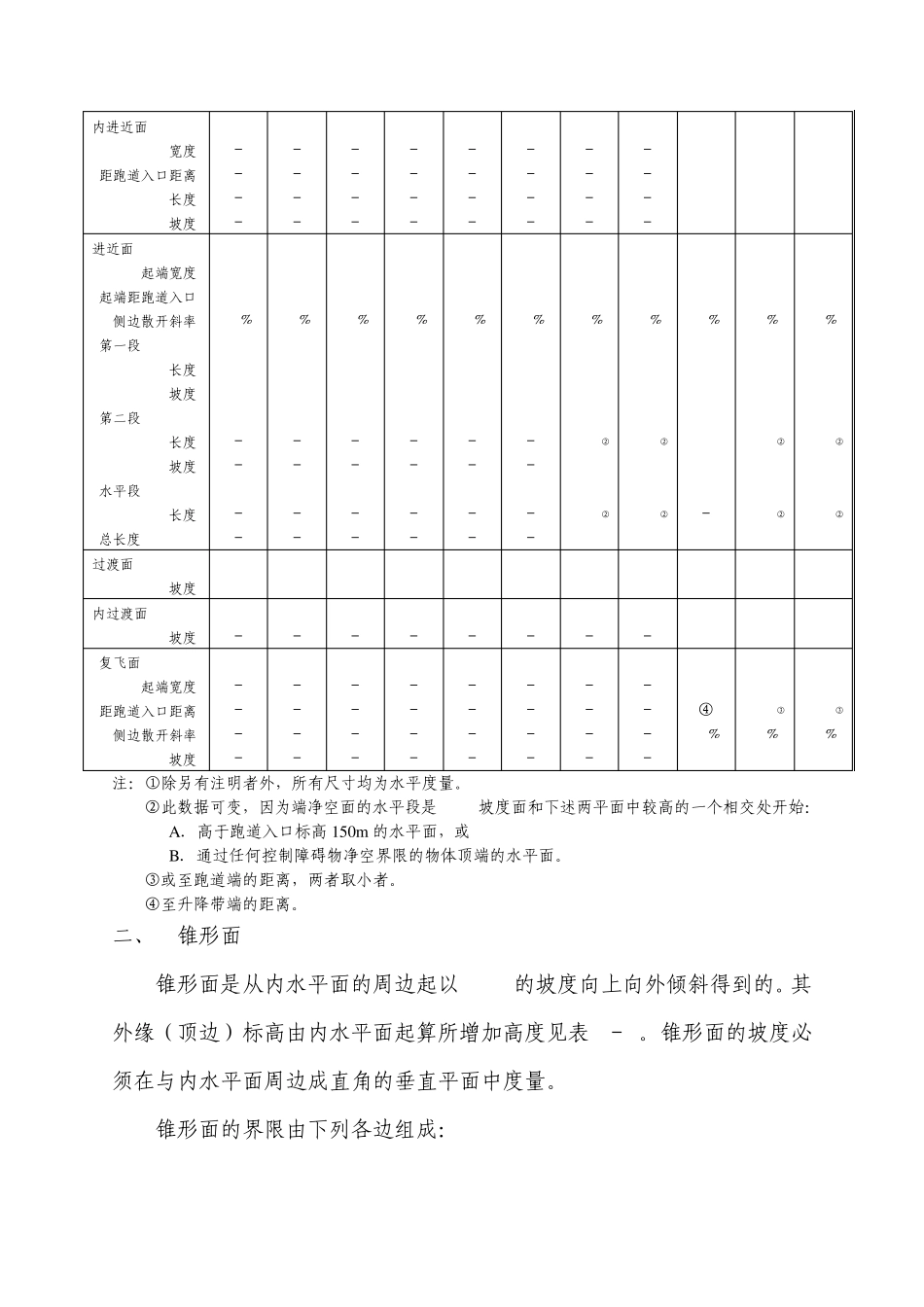

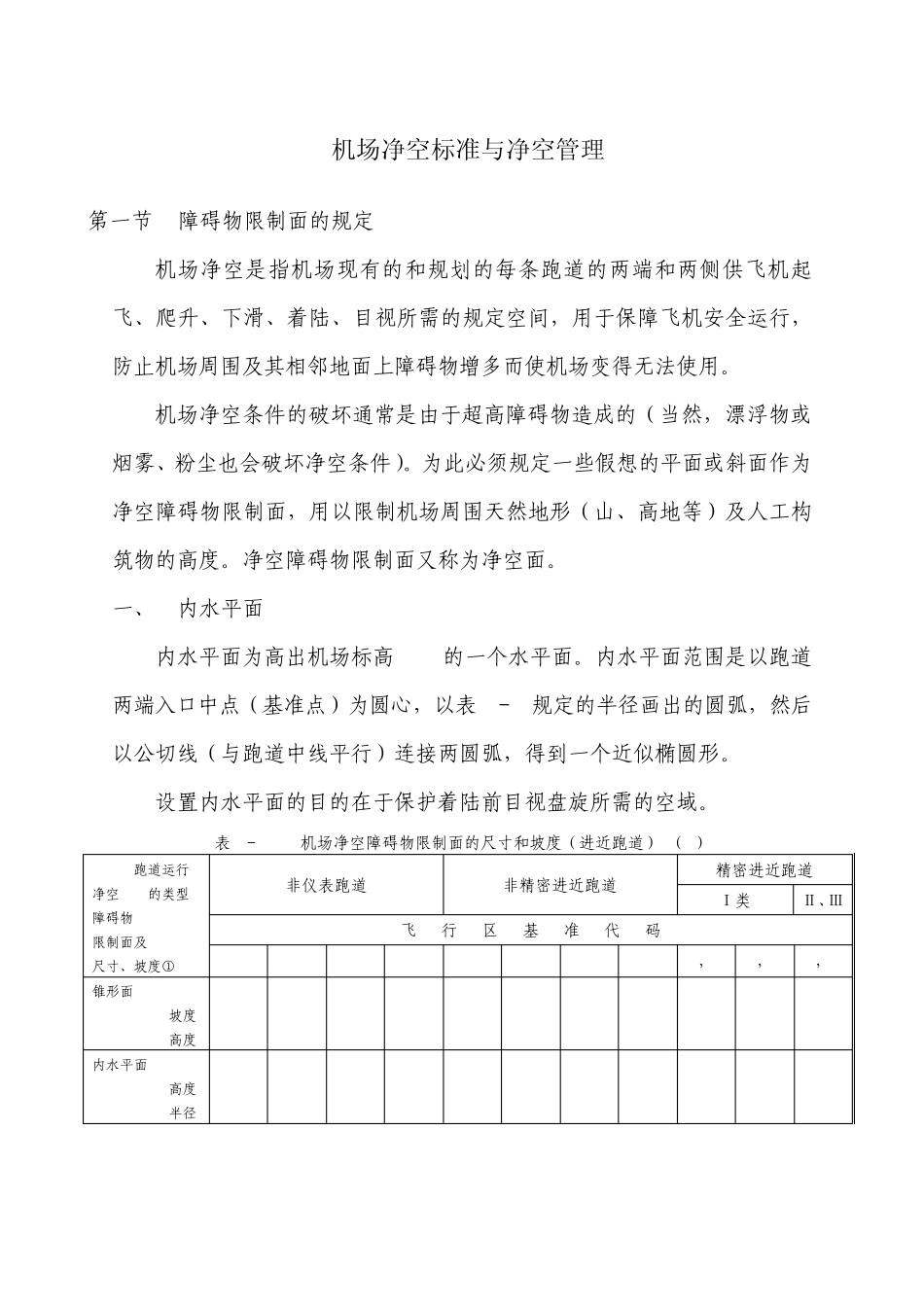

机场净空标准与净空管理 第一节 障碍物限制面的规定 机场净空是指机场现有的和规划的每条跑道的两端和两侧供飞机起飞、爬升、下滑、着陆、目视所需的规定空间，用于保障飞机安全运行，防止机场周围及其相邻地面上障碍物增多而使机场变得无法使用。 机场净空条件的破坏通常是由于超高障碍物造成的（当然，漂浮物或烟雾、粉尘也会破坏净空条件）。为此必须规定一些假想的平面或斜面作为净空障碍物限制面，用以限制机场周围天然地形（山、高地等）及人工构筑物的高度。净空障碍物限制面又称为净空面。 一、 内水平面 内水平面为高出机场标高 45m的一个水平面。内水平面范围是以跑道两端入口中点（基准点）为圆心，以表6－1规定的半径画出的圆弧，然后以公切线（与跑道中线平行）连接两圆弧，得到一个近似椭圆形。 设置内水平面的目的在于保护着陆前目视盘旋所需的空域。 表6－1 机场净空障碍物限制面的尺寸和坡度（进近跑道） （m） 跑道运行 净空 的类型 障碍物 限制面及 尺寸、坡度① 非仪表跑道 非精密进近跑道 精密进近跑道 Ⅰ类 Ⅱ、Ⅲ 飞 行 区 基 准 代 码 1 2 3 4 1 2 3 4 1，2 3，4 3，4 锥形面 坡度 高度 1/20 35 1/20 55 1/20 75 1/20 100 1/20 60 1/20 60 1/20 75 1/20 100 1/20 60 1/20 100 1/20 100 内水平面 高度 半径 45 2000 45 2500 45 4000 45 4000 45 3500 45 3500 45 4000 45 4000 45 3500 45 4000 45 4000 内进近面 宽度 距跑道入口距离 长度 坡度 － － － － － － － － － － － － － － － － － － － － － － － － － － － － － － － － 90 60 900 1/40 120 60 900 1/50 120 60 900 1/50 进近面 起端宽度 起端距跑道入口 侧边散开斜率 第一段 长度 坡度 第二段 长度 坡度 水平段 长度 总长度 60 30 10﹪ 1600 1/20 － － － － 80 60 10﹪ 2500 1/25 － － － － 150 60 10﹪ 3000 1/30 － － － － 150 60 10﹪ 3000 1/40 － － － － 150 60 15﹪ 2500 1/30 － － － － 150 60 15﹪ 2500 1/30 － － － － 300 60 15﹪ 3000 1/50 3600② 1/40 8400② 15000 300 60 15﹪ 3000 1/50 3600② 1/40 8400② 15000 150 60 15﹪ 3000 1/40 12000 1/33 － 15000 300 ...
