东南大学模电实验第八次实验有源滤波器

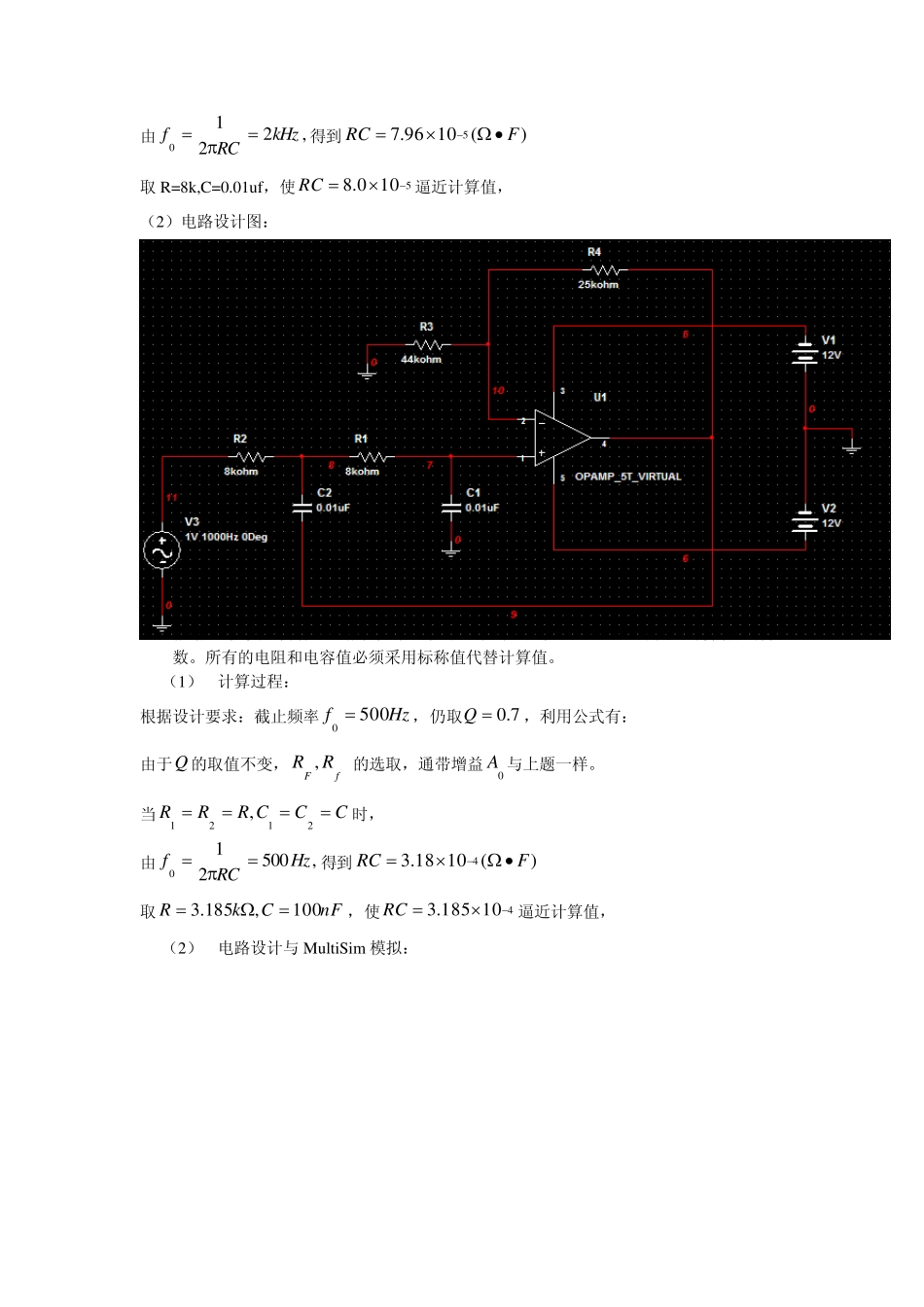

东南大学电工电子实验中心 实验报告 学号： 0 4 0 0 9 5 4 3 姓名： 顾馨月 第 8 次 实验名称：有源滤波器实验 提交报告时间：2 0 1 1 年 月 日 完成名次： 成绩： 审批教师：团雷鸣 实验八 有源滤波器实验 实验目的： 1、 掌握由运算放大器组成的RC 有源滤波器的工作原理 2、 熟练掌握 RC 有源滤波器的工程设计方法 3、 掌握滤波器基本参数的测量方法 4、 进一步熟悉 MultiSim 软件高级分析功能的使用方法 设计提示： 1、 有源滤波器设计中选择运算放大器主要考虑带宽、增益范围、噪声、动态范围这四个参数。 (I) 带宽：当为滤波器选择运算放大器时，一个通用的规则就是确保它具有所希望滤波器频率 10 倍以上带宽，最好是 20 倍的带宽。如果设计一个高通滤波器，则要确保运算放大器的带宽满足所有信号通过。 (II) 增益范围：有源滤波器设计需要有一定的增益。如果所选择的运算放大器是一个电压反馈型的放大器，使用较大的增益将会导致其带宽低於预期的最大带宽，并会在最差的情况下振荡。对一个电流反馈型运算放大器来说，增益取的不合适将被迫使用对於实际应用来说太小或太大的电阻。 (III) 噪声：运算放大器的输入电压和输入电流的噪声将影响滤波器输出端的噪声。在噪声为主要考虑因素的应用里，你需要计算这些影响（以及电路中的电阻所产生热噪声的影响）以确定所有这些噪声的叠加是否处在有源滤波器可接受的范围内。 (IV) 动态范围：在具有高 Q 值的滤波器里面，中间信号有可能大於输入信号或者大於输出信号。对操作恰当的滤波器来说，所有的这些信号必须能够通过而无出现削波或过度失真的情况 2、 目前已经有很多专业的有源滤波器设计软件如：德州仪器的Filter Pro、国家半导体WEBENCH® 中的Active Filter Designer、Nuhertz Technologies的Filter Solutions 等。这些软件可以根据您的设计指标要求很快的算出电路参数，很大程度上节省了开发周期。 预习思考： 1、 根据 38 页实验内容 1 的指标要求，设计一个低通滤波器，画出电路图，计算各元件参数。所有的电阻和电容值必须采用标称值代替计算值。 （1） 计算过程： 根据设计要求：截止频率7.0,20QkHzf，利用公式有： 根据现有元件的标称值，选择 Rf=44k,RF=25k， 使得57.04425 fFRR逼近计算值。 此时的实际值应为7.0,57.10QA 当CCCRRR2121,时， 由,2210kHzRCf 得到)(1...
