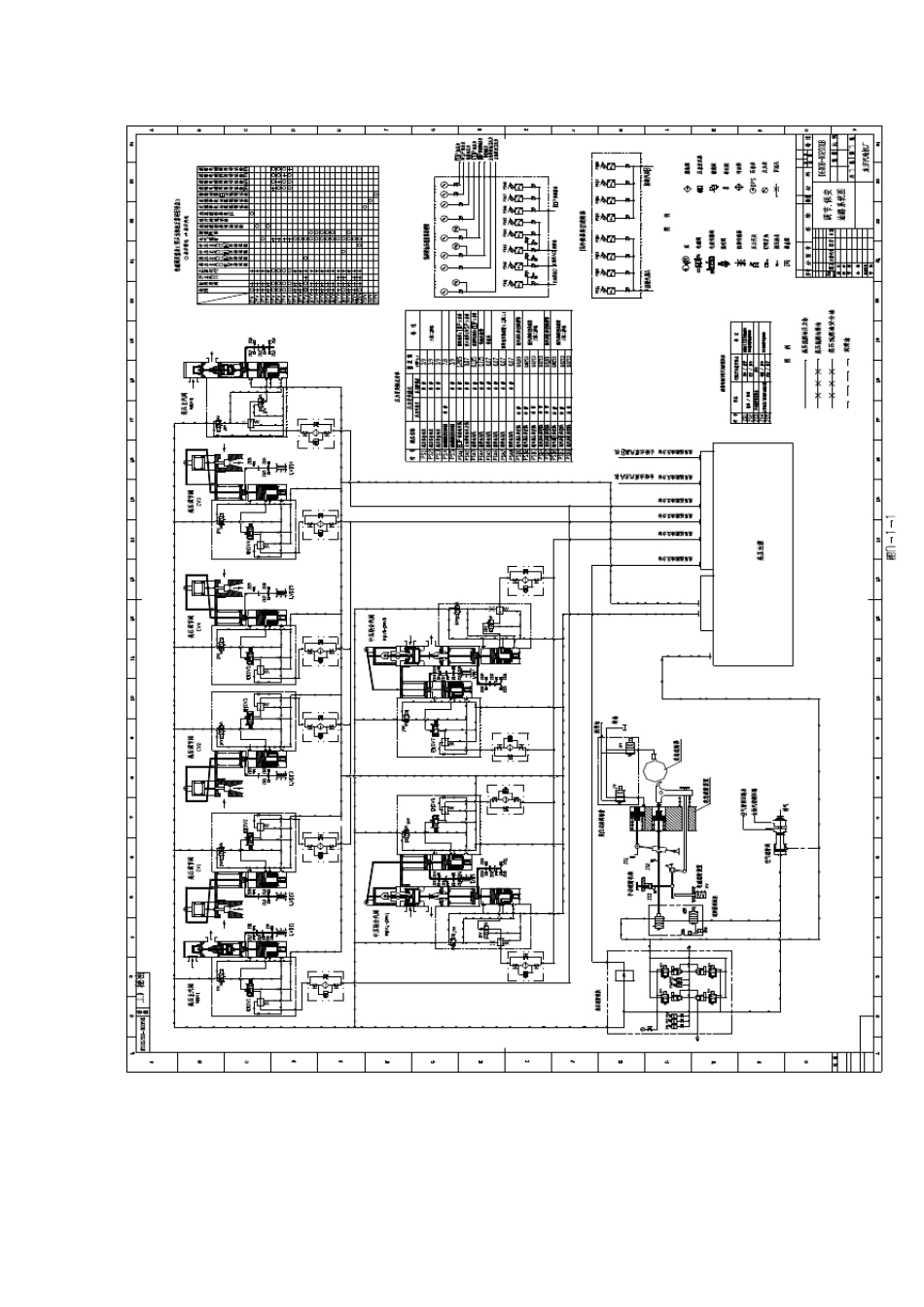

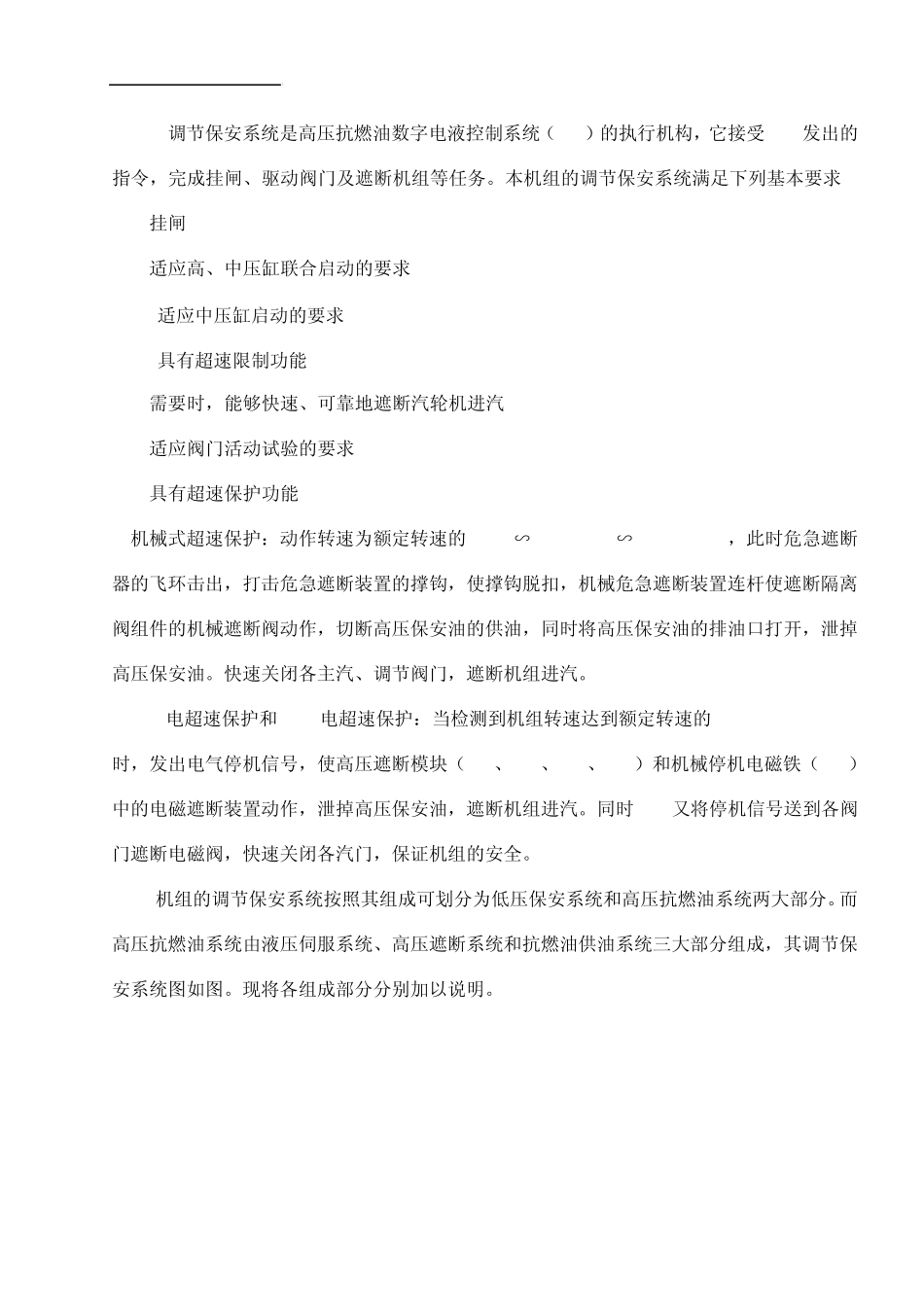

东 方 汽 轮 机 D600B型汽轮机调节保安系统 调节保安系统是高压抗燃油数字电液控制系统（DEH）的执行机构，它接受DEH发出的指令，完成挂闸、驱动阀门及遮断机组等任务。本机组的调节保安系统满足下列基本要求: 1 挂闸 2 适应高、中压缸联合启动的要求 3 适应中压缸启动的要求 4 具有超速限制功能 5 需要时，能够快速、可靠地遮断汽轮机进汽 6 适应阀门活动试验的要求 7 具有超速保护功能 1 机械式超速保护：动作转速为额定转速的110%∽111%(3300∽3330r/min)，此时危急遮断器的飞环击出，打击危急遮断装置的撑钩，使撑钩脱扣，机械危急遮断装置连杆使遮断隔离阀组件的机械遮断阀动作，切断高压保安油的供油，同时将高压保安油的排油口打开，泄掉高压保安油。快速关闭各主汽、调节阀门，遮断机组进汽。 2 DEH电超速保护和 TSI电超速保护：当检测到机组转速达到额定转速的110%(3330r/min)时，发出电气停机信号，使高压遮断模块（5YV、6YV、7YV、8YV）和机械停机电磁铁（3YV）中的电磁遮断装置动作，泄掉高压保安油，遮断机组进汽。同时DEH又将停机信号送到各阀门遮断电磁阀，快速关闭各汽门，保证机组的安全。 机组的调节保安系统按照其组成可划分为低压保安系统和高压抗燃油系统两大部分。而高压抗燃油系统由液压伺服系统、高压遮断系统和抗燃油供油系统三大部分组成，其调节保安系统图如图。现将各组成部分分别加以说明。 0-2-4 低压保安系统 低压保安系统由危急遮断器、危急遮断装置、危急遮断装置连杆、手动停机机构、复位试验阀组、机械停机电磁铁(3YV)和导油环等组成,见图。 润滑油分两路进入复位试验电磁阀组件，一路经复位电磁阀(1YV)进入危急遮断装置活塞侧腔室，接受复位电磁阀 1YV的控制；另一路经喷油电磁阀(2YV)，从导油环进入危急遮断器腔室, 接受喷油电磁阀 2YV的控制。手动停机机构、机械停机电磁铁、遮断隔离阀中的机械遮断阀通过危急遮断装置连杆与危急遮断装置相连，高压保安油通过高压遮断摸块、遮断隔离阀组件与无压排油管相连。 系统主要完成如下功能: 1 挂闸 系统设置的复位试验阀组中的复位电磁阀(1YV)，机械遮断机构的行程开关 ZS1、ZS2供挂闸用。挂闸程序如下:按下挂闸按钮(设在 DEH操作盘上), 复位试验阀组中的复位电磁阀(1YV)带电动作,将润滑油引入危急遮断装置活塞侧腔室，活塞上行到上止点，使危急遮断装置的撑钩复位，通过危急遮断装置连杆的杠杆将遮断隔离阀组的机械遮断阀...
