东风7G型内燃机车检修手册7第七部分空气系统

东风7G型内燃机车检修手册7第七部分空气系统_第1页
1/23
东风7G型内燃机车检修手册7第七部分空气系统_第2页
2/23
东风7G型内燃机车检修手册7第七部分空气系统_第3页
3/23

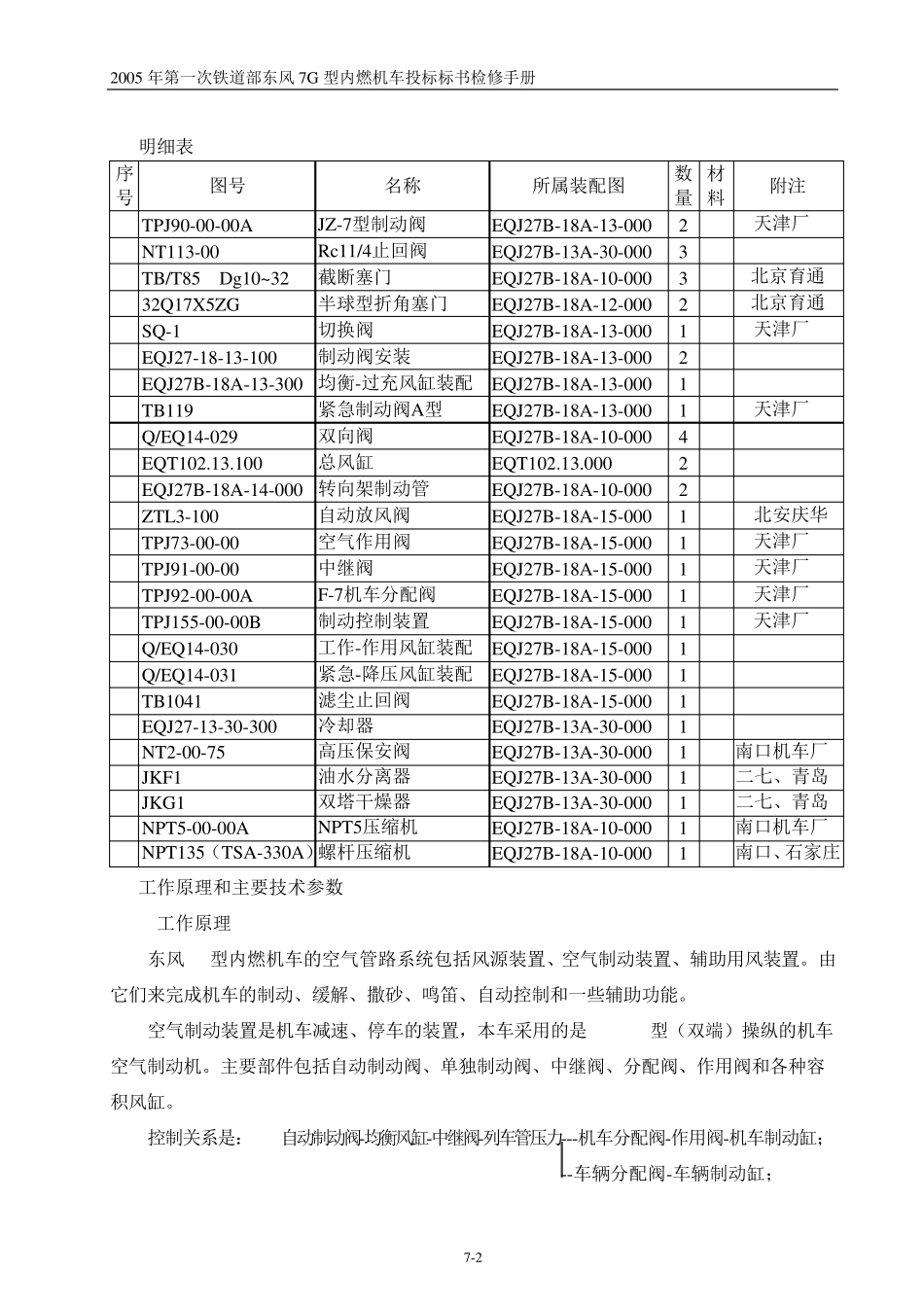

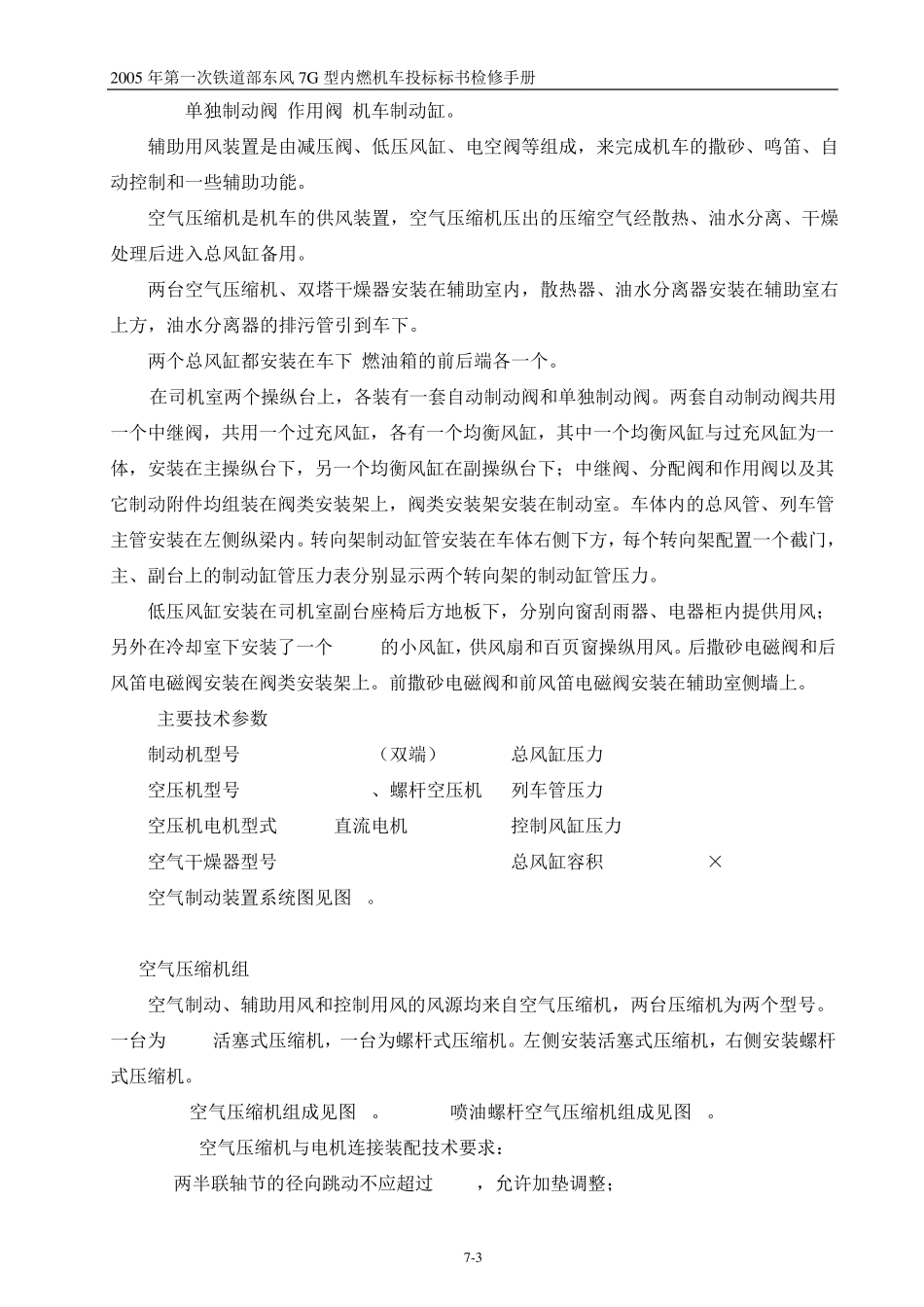

2005 年第一次铁道部东风 7G 型内燃机车投标标书检修手册 7-1 空气制动装置 EQJ27B-18A-00-000 图 1 空气制动装置系统图 2005 年第一次铁道部东风7G 型内燃机车投标标书检修手册 7-2 1 明细表 序号 图号 名称 所属装配图 数量 材料 附注 1 TPJ90-00-00A JZ-7型制动阀 EQJ27B-18A-13-000 2 天津厂 2 NT113-00 Rc11/4止回阀 EQJ27B-13A-30-000 3 3 TB/T85 Dg10~32 截断塞门 EQJ27B-18A-10-000 3 北京育通 4 32Q17X5ZG 半球型折角塞门 EQJ27B-18A-12-000 2 北京育通 5 SQ-1 切换阀 EQJ27B-18A-13-000 1 天津厂 6 EQJ27-18-13-100 制动阀安装 EQJ27B-18A-13-000 2 7 EQJ27B-18A-13-300 均衡-过充风缸装配 EQJ27B-18A-13-000 1 8 TB119 紧急制动阀A型 EQJ27B-18A-13-000 1 天津厂 9 Q/EQ14-029 双向阀 EQJ27B-18A-10-000 4 10 EQT102.13.100 总风缸 EQT102.13.000 2 11 EQJ27B-18A-14-000 转向架制动管 EQJ27B-18A-10-000 2 12 ZTL3-100 自动放风阀 EQJ27B-18A-15-000 1 北安庆华 13 TPJ73-00-00 空气作用阀 EQJ27B-18A-15-000 1 天津厂 14 TPJ91-00-00 中继阀 EQJ27B-18A-15-000 1 天津厂 15 TPJ92-00-00A F-7机车分配阀 EQJ27B-18A-15-000 1 天津厂 16 TPJ155-00-00B 制动控制装置 EQJ27B-18A-15-000 1 天津厂 17 Q/EQ14-030 工作-作用风缸装配 EQJ27B-18A-15-000 1 18 Q/EQ14-031 紧急-降压风缸装配 EQJ27B-18A-15-000 1 19 TB1041 滤尘止回阀 EQJ27B-18A-15-000 1 20 EQJ27-13-30-300 冷却器 EQJ27B-13A-30-000 1 21 NT2-00-75 高压保安阀 EQJ27B-13A-30-000 1 南口机车厂 22 JKF1 油水分离器 EQJ27B-13A-30-000 1 二七、青岛 23 JKG1 双塔干燥器 EQJ27B-13A-30-000 1 二七、青岛 24 NPT5-00-00A NPT5压缩机 EQJ27B-18A-10-000 1 南口机车厂 25 NPT135(TSA-330A) 螺杆压缩机 EQJ27B-18A-10-000 1 南口、石家庄 2 工作原理和主要技术参数 2.1 工作原理 东风7G型内燃机车的空气管路系统包括风源装置、空气制动装置、辅助用风装置。由它们来完成机车的制动、缓解、撒砂、鸣笛、自动控制和一些辅助功能。 空气制动装置是机车减速、停车的装置,本车采用的是JZ-7型(双端)操纵的机车空气制动机。主要部件包括自动制动阀、单独制动阀、中继阀、分配阀、作用阀和各种容积...
