两台信捷PLC通讯

两台信捷PLC通讯_第1页
1/12
两台信捷PLC通讯_第2页
2/12
两台信捷PLC通讯_第3页
3/12

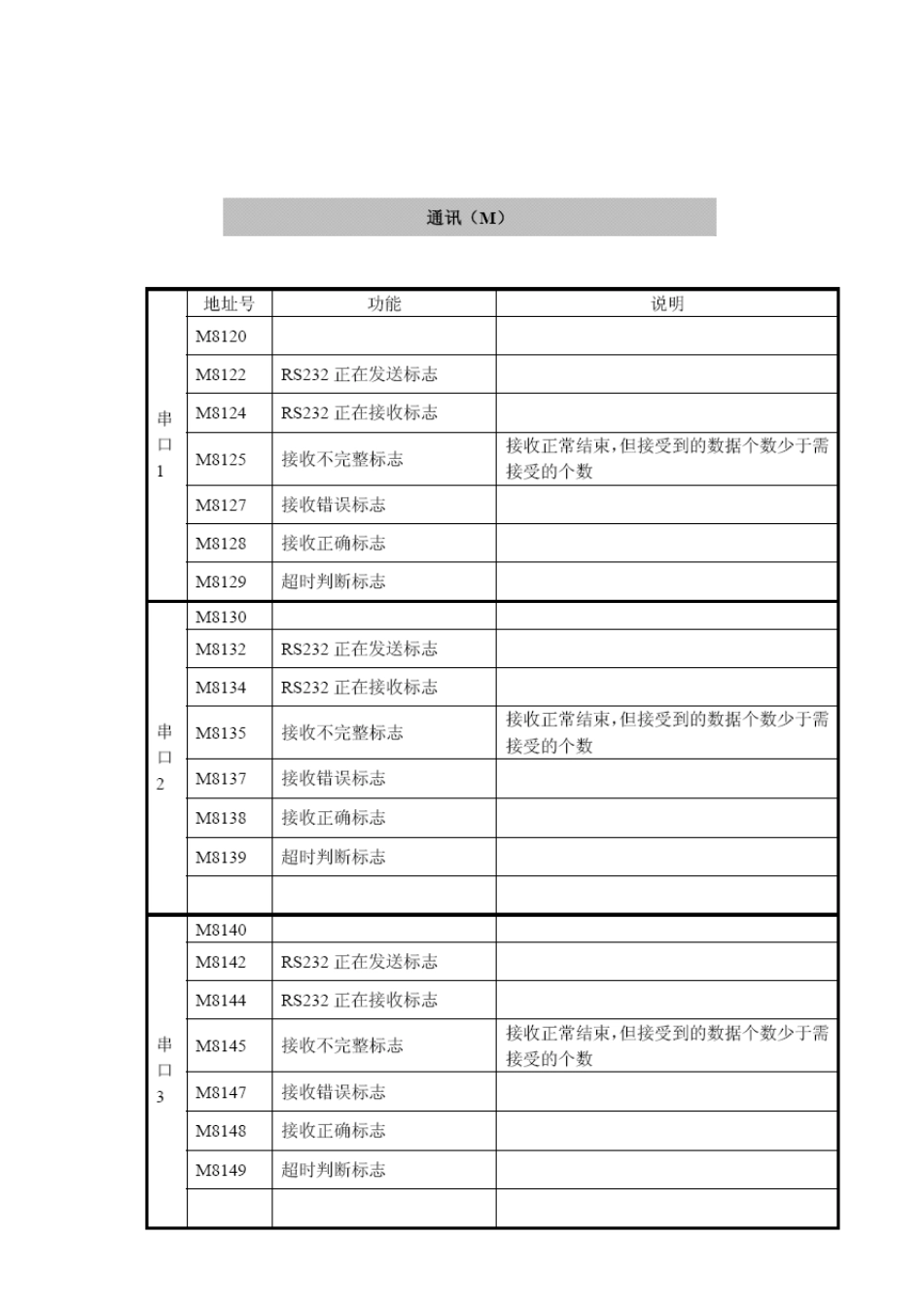

1.自由格式通讯 通讯模式: 起始符(1字节) 数据块(最大128字节) 终止符(1字节)  Port2 或 Port3 可以进行自由格式通讯,Port1 无此项功能。  自由格式通讯模式下,FD8220 或 FD8230 需设为255( FF)。  波特率:300bps~ 115.2Kbps  数据格式 数据位:7bits、 8bits 校验位:奇校验、偶校验、无校验 停止位:1 位、2 位  起始符:1 字节 终止符:1 字节 用户可设置一个起始/终止符,设置起始/终止符之后,PLC 在发送数据时,自动加上起 始 /终止符,在接收数据时,自动去掉起始/终止符。  通讯形式:8 位、16 位 选择8 位缓冲形式进行通讯时,通讯过程中寄存器的高字节是无效的,PLC 只利用寄 存器的低字节进行发送和接收数据。 选择16 位缓冲形式进行通讯时,PLC 发送数据时,是先发送低字节数据,再发送高字节数据。 自由格式通讯是以数据块的形式进行数据传送,每块最大可传送128 字节, 同时每块可设置一个起始符和终止符,也可以不设。 指令形式: 1、发送数据指令:  数据发送指令,M0 的一次上升沿发送一次数据。 S1发送数据的首地址。可用操作数:K、 TD、 CD、 D、 FD S2发送的字符个数。可用操作数:K、 TD、 CD、 D、 FD n:通讯口号 范围:K2~ K3  在数据发送过程中‘正在发送’标志位M8132(通讯口2)置ON 2.接收数据指令  数据接收指令,M0 的一次上升沿接收一次数据。 S1接收数据的首地址。可用操作数:K、 TD、 CD、 D、 FD S2接收的最大字符个数。可用操作数:K、 TD、 CD、 D、 FD n:通讯口号 范围:K2~K3  在数据接收过程中‘正在接收’标志位M8134(通讯口2)置ON 注意:如果要求PLC 只收不发或先收后发,需将通讯回复超时设为0ms。 以下为通讯相关的特殊辅助继电器和特殊FLASH 数据寄存器一览表。 例程一: 本例中采用两台信捷X C3 系列PLC 进行自由格式通讯,一台(A机)先发送后接收,一台(B 机)先接收后发送。实现的内容为:将本机的 X 10-X 14 的状态发送到对方的 Y 10-Y 14,并接收对方发送的信息,并在本机的 Y 10-Y 14 上显示。如,A 机的 X 10 置 ON,则 B机的 Y 10 亮,B 机的 X 14 置 ON,则 A 机的 Y 14 亮。 通讯端口的设置如下:将 A 机和 B 机的 FD8220(通讯模式)当前值定为 255(HFF);将 B 机的 FD8223(回复超时判断时间)当前...
