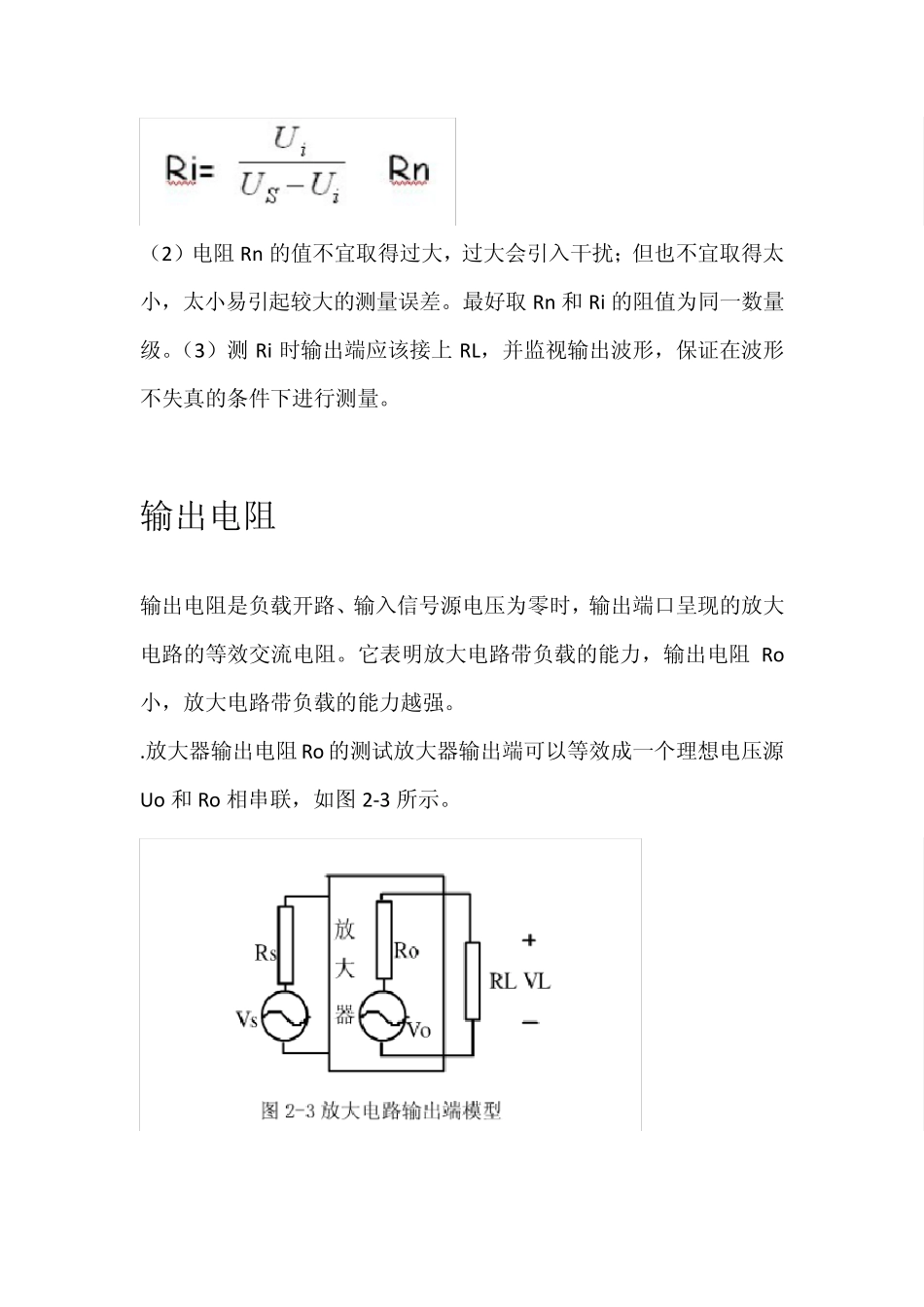

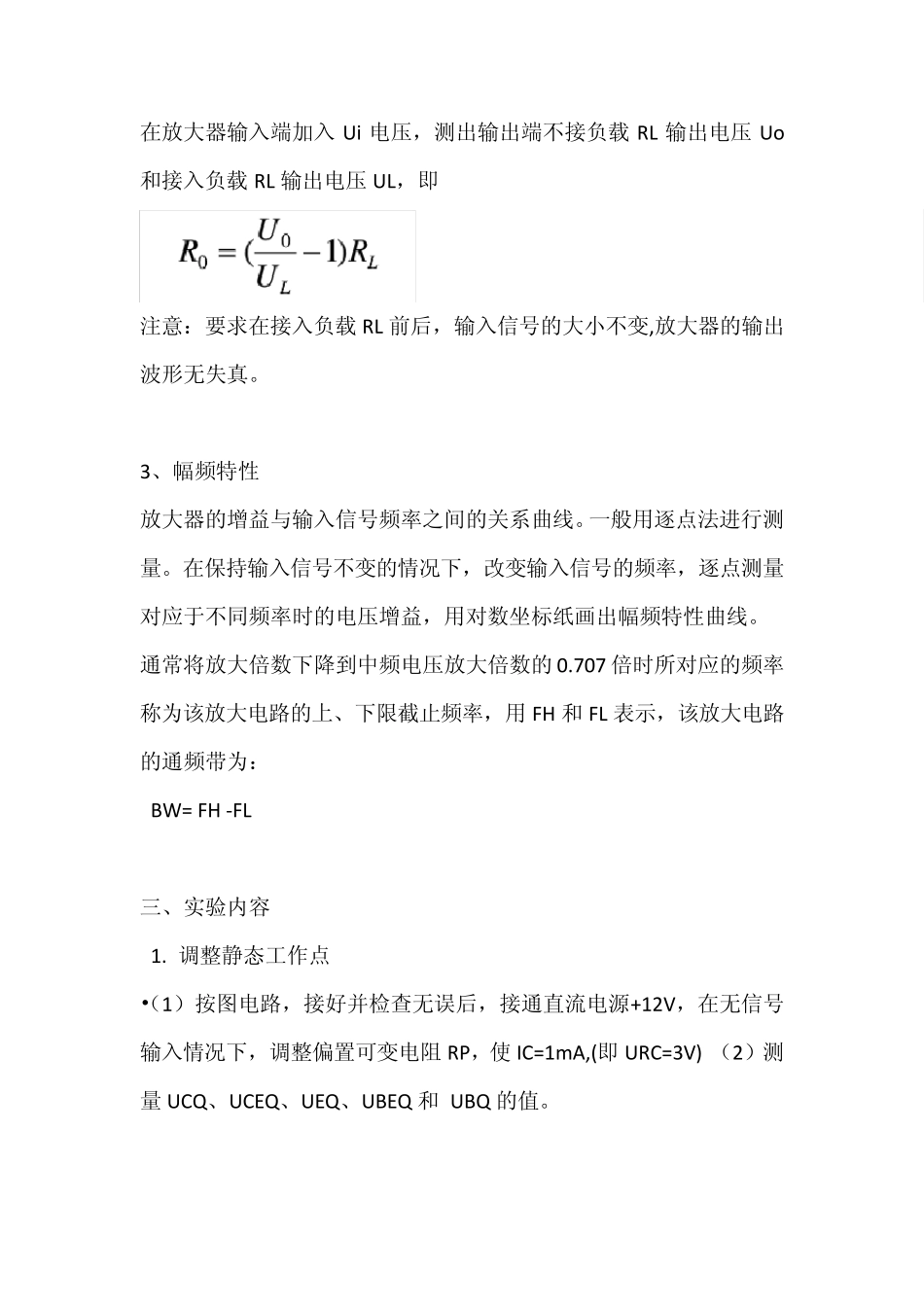

2013.3.24 测量输入电阻1 输入电阻: 输入电阻的大小是表明放大电路从信号源或前级放大电路获取电流的多少，Ri 大，索取的前级电流则小，对前级的影响就越小。 串联电阻法：在被测的放大电路的输入端与信号源之间串入一个已知电阻Rn ，只要分别测出放大器的输入电压 Ui 和输入电流Ii，就可以求出： 测量时应注意以下几点：（1）由于电阻Rn 两端没有电路公共接地点，所以测量Rn 两端电压时必须分别测出 US 和 Ui，然后按 UR=US-Ui，求出 UR。 （2）电阻Rn 的值不宜取得过大，过大会引入干扰；但也不宜取得太小，太小易引起较大的测量误差。最好取Rn 和Ri 的阻值为同一数量级。（3）测Ri 时输出端应该接上RL，并监视输出波形，保证在波形不失真的条件下进行测量。 输出电阻 输出电阻是负载开路、输入信号源电压为零时，输出端口呈现的放大电路的等效交流电阻。它表明放大电路带负载的能力，输出电阻 Ro小，放大电路带负载的能力越强。 .放大器输出电阻Ro 的测试放大器输出端可以等效成一个理想电压源Uo 和Ro 相串联，如图 2-3 所示。 在放大器输入端加入Ui 电压，测出输出端不接负载RL 输出电压Uo和接入负载RL 输出电压UL，即 注意：要求在接入负载RL 前后，输入信号的大小不变,放大器的输出波形无失真。 3、幅频特性 放大器的增益与输入信号频率之间的关系曲线。一般用逐点法进行测量。在保持输入信号不变的情况下，改变输入信号的频率，逐点测量对应于不同频率时的电压增益，用对数坐标纸画出幅频特性曲线。 通常将放大倍数下降到中频电压放大倍数的0.707 倍时所对应的频率称为该放大电路的上、下限截止频率，用FH 和FL 表示，该放大电路的通频带为： BW= FH -FL 三、实验内容 1. 调整静态工作点 •（ 1） 按 图 电路，接好 并 检 查 无误 后，接通直 流 电源 +12V，在无信号输入情况下，调整偏 置 可 变电阻 RP，使 IC=1mA,(即URC=3V) （ 2） 测量UCQ、UCEQ、UEQ、UBEQ 和 UBQ 的值 。 2.测量输入电阻 在静态工作点不变的情况下，在输入端加入Us=10mV、f=1KHZ 的正弦信号，测量US，Ui 值。测量结果记入表2-1 中,按“串联电阻法”测量原理，计算出输入电阻的大小。 3.测量输出电阻 保持静态工作点不变，输入信号的频率、电压不变，分别测出不接负载和接负载时的输出电压 U0、Ui, 测量结果记入表2-2 中,计算出输出电阻的大小。 4、测量放大器的幅频特性 保持...
