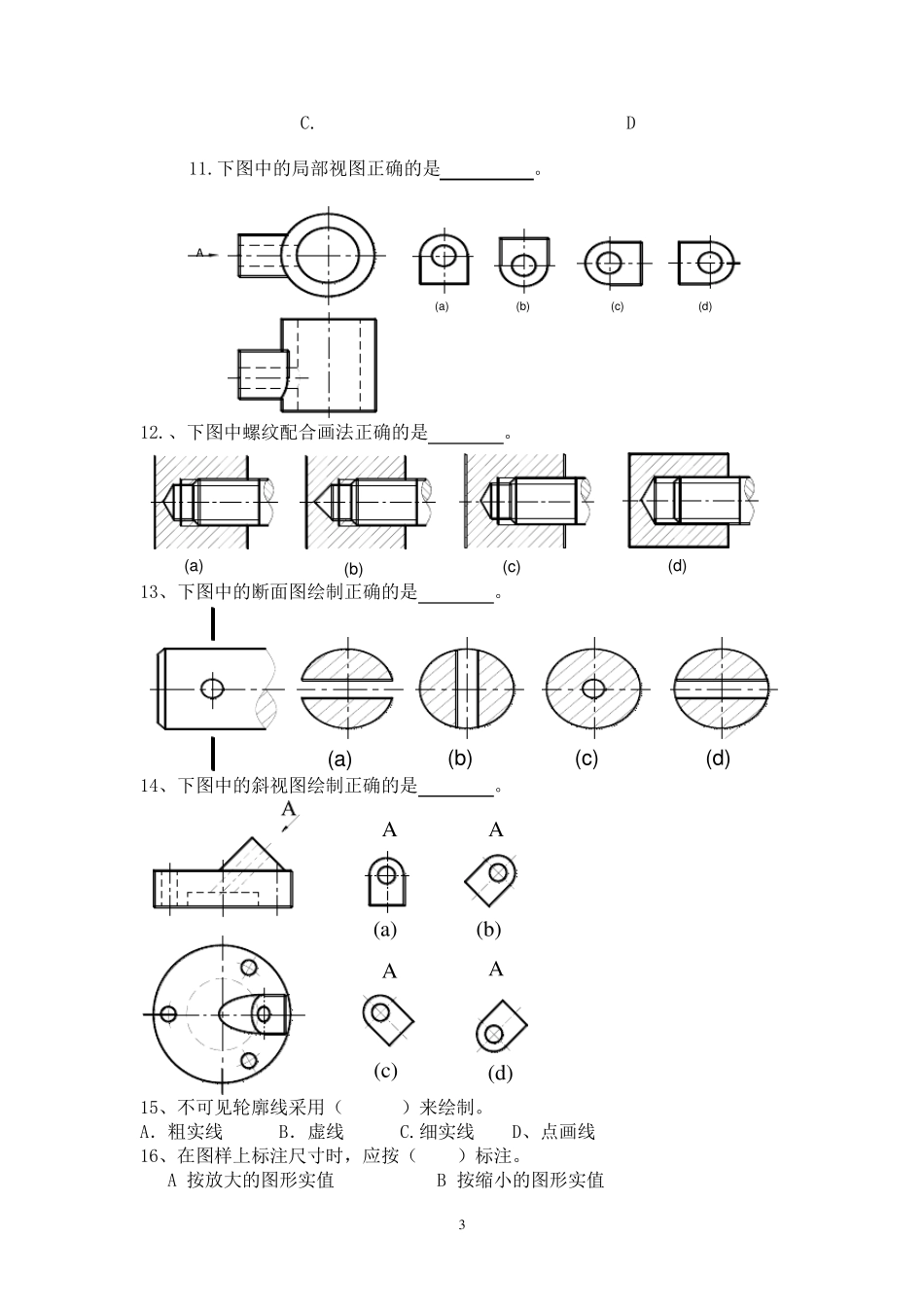

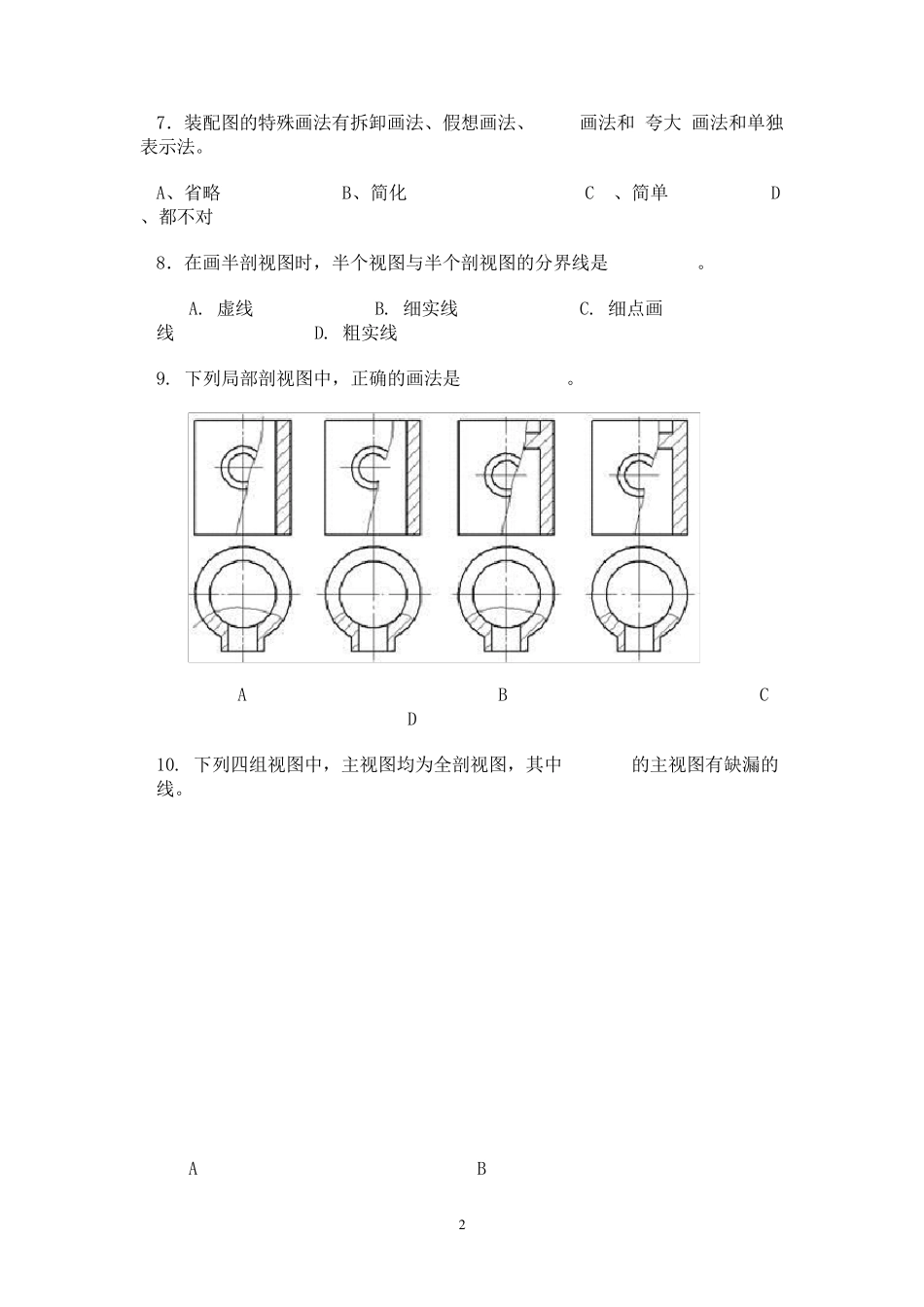

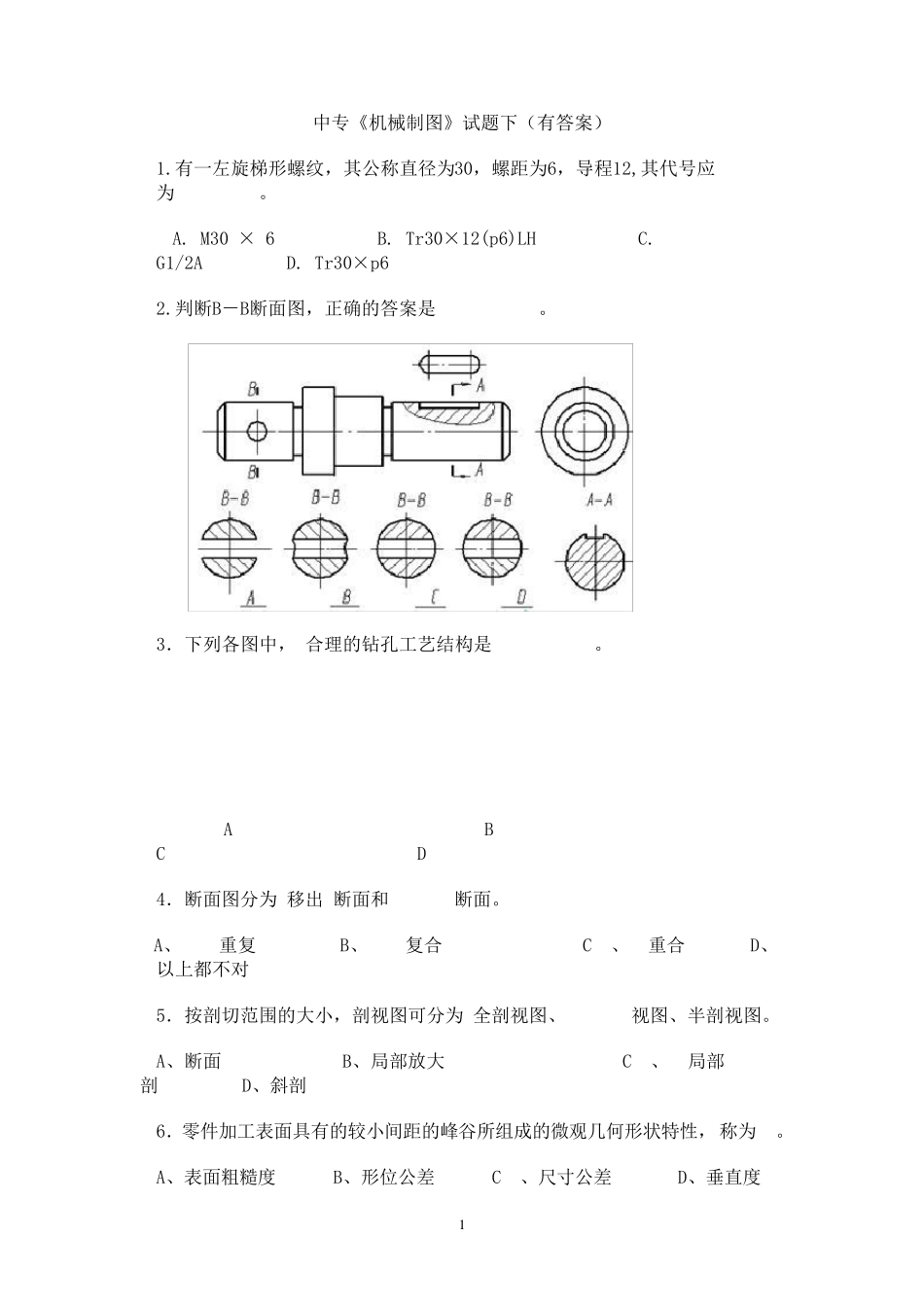

1 中专《机械制图》试题下（有答案） 1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为 。 A. M30 × 6 B. Tr30×12(p6)LH C. G1/2A D. Tr30×p6 2.判断B－B断面图，正确的答案是 。 3．下列各图中， 合理的钻孔工艺结构是 。 A B C D 4．断面图分为 移出 断面和 断面。 A、 重复 B、 复合 C 、 重合 D、 以上都不对 5．按剖切范围的大小，剖视图可分为 全剖视图、 视图、半剖视图。 A、断面 B、局部放大 C 、 局部剖 D、斜剖 6．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为 。 A、表面粗糙度 B、形位公差 C 、尺寸公差 D、垂直度 2 7．装配图的特殊画法有拆卸画法、假想画法、 画法和 夸大 画法和单独表示法。 A、省略 B、简化 C 、简单 D、都不对 8．在画半剖视图时，半个视图与半个剖视图的分界线是 。 A. 虚线 B. 细实线 C. 细点画线 D. 粗实线 9. 下列局部剖视图中，正确的画法是 。 A B C D 10. 下列四组视图中，主视图均为全剖视图，其中 的主视图有缺漏的线。 A B 3 C. D 11.下图中的局部视图正确的是 。 A(a)(b)(c)(d) 12.、下图中螺纹配合画法正确的是 。 (a)(b)(c)(d) 13、下图中的断面图绘制正确的是 。(a)(b)(c)(d)14、下图中的斜视图绘制正确的是 。 (a)(b)(c)(d)AAAA 15、不可见轮廓线采用（ ）来绘制。 A．粗实线 B．虚线 C.细实线 D、点画线 16、在图样上标注尺寸时，应按（ ）标注。 A 按放大的图形实值 B 按缩小的图形实值 4 C 按机件的实际尺寸标注 D 以上选项都可以。 17、下列比例当中表示放大比例的是（ ） A．1：1 B． 2：1 C.1：2 D、1：5 18、在标注球的直径时应在尺寸数字前加（ ） A．R B．Φ C.SΦ D、Q 19、下列比例当中表示缩小比例的是（ ） A．1：1 B． 2：1 C.1：2 D、5：1 20、机械制图中一般不标注单位，默认单位是（ ） A．㎜ B．㎝ C.m D、um 21、下列尺寸正确标注的图形是( ) 22、角寸尺寸在标注时，文字一律（ ）书写 A．水平 B． 垂直 C.倾斜 D、都不对 23、标题栏一般位于图纸的（ ） A．右下角 B．左下角 C.右上角 D、正上方 24、下列投影法中不属于平行投影法的是（ ） A、中心投影法 B、正投影法 C、斜投影法 D、都不对 25、根据组合体的组合方式，画组合体视图时，常用（ ）作图。 A...
