中兴ZXMVC8900整机调试手册

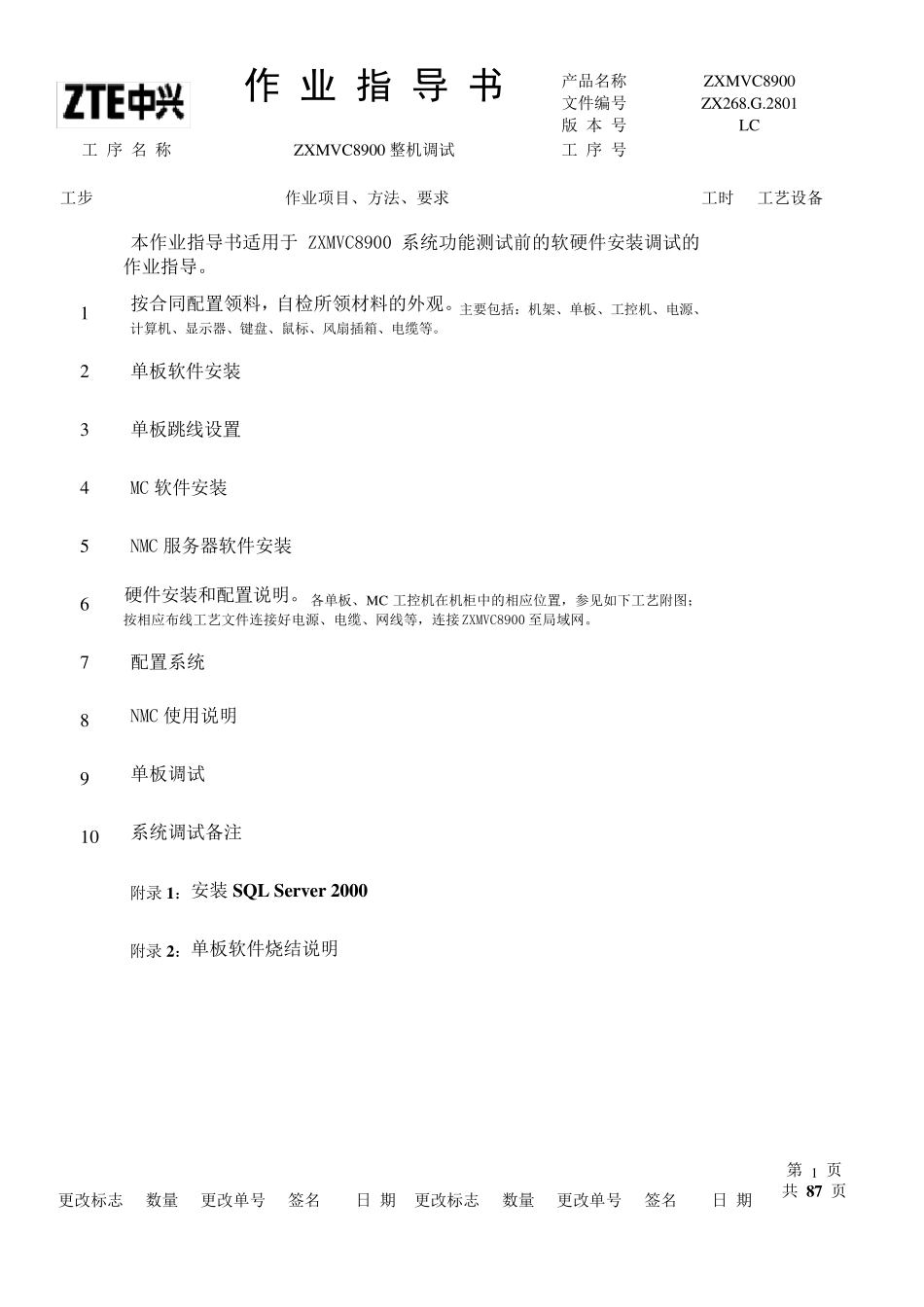

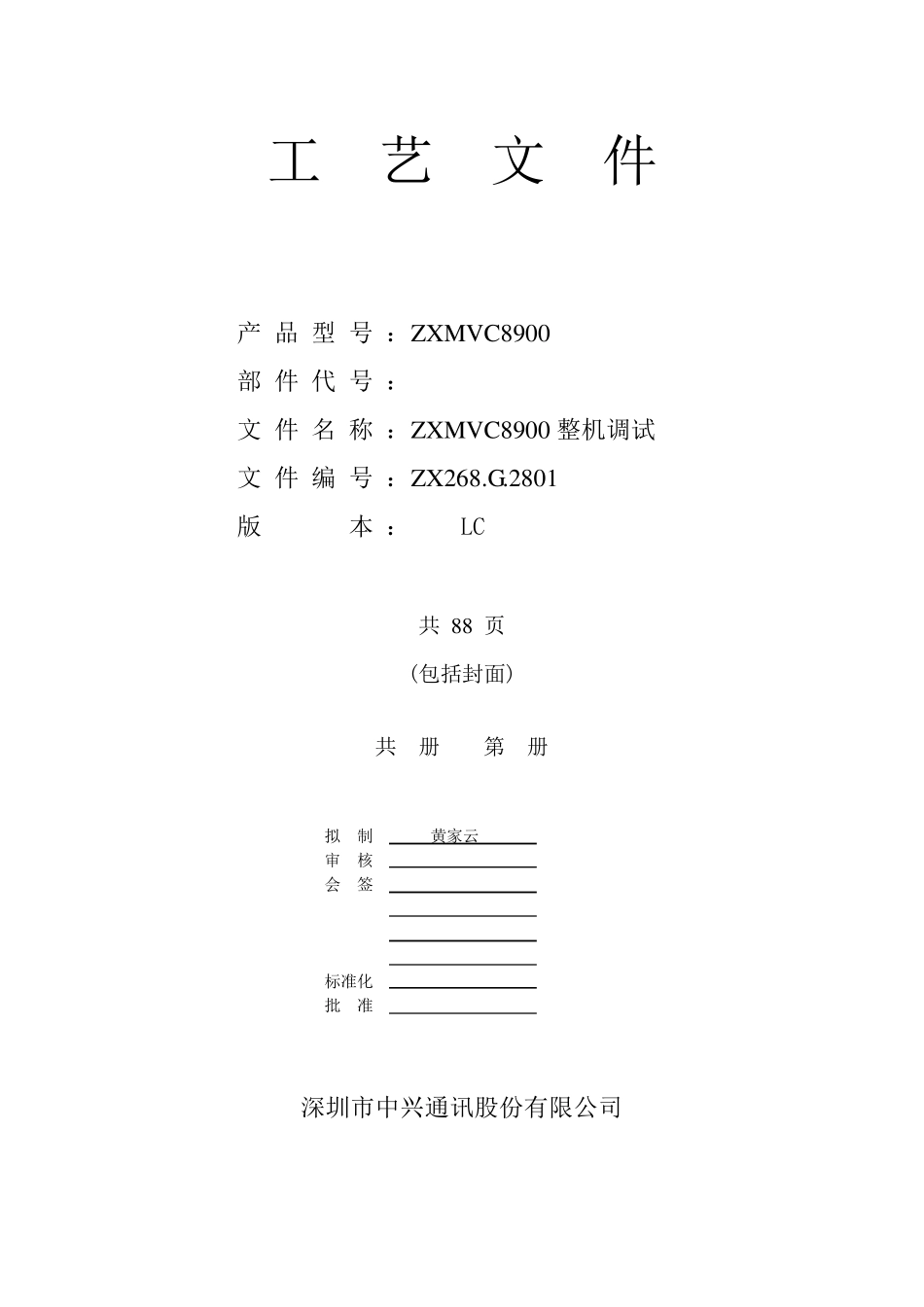

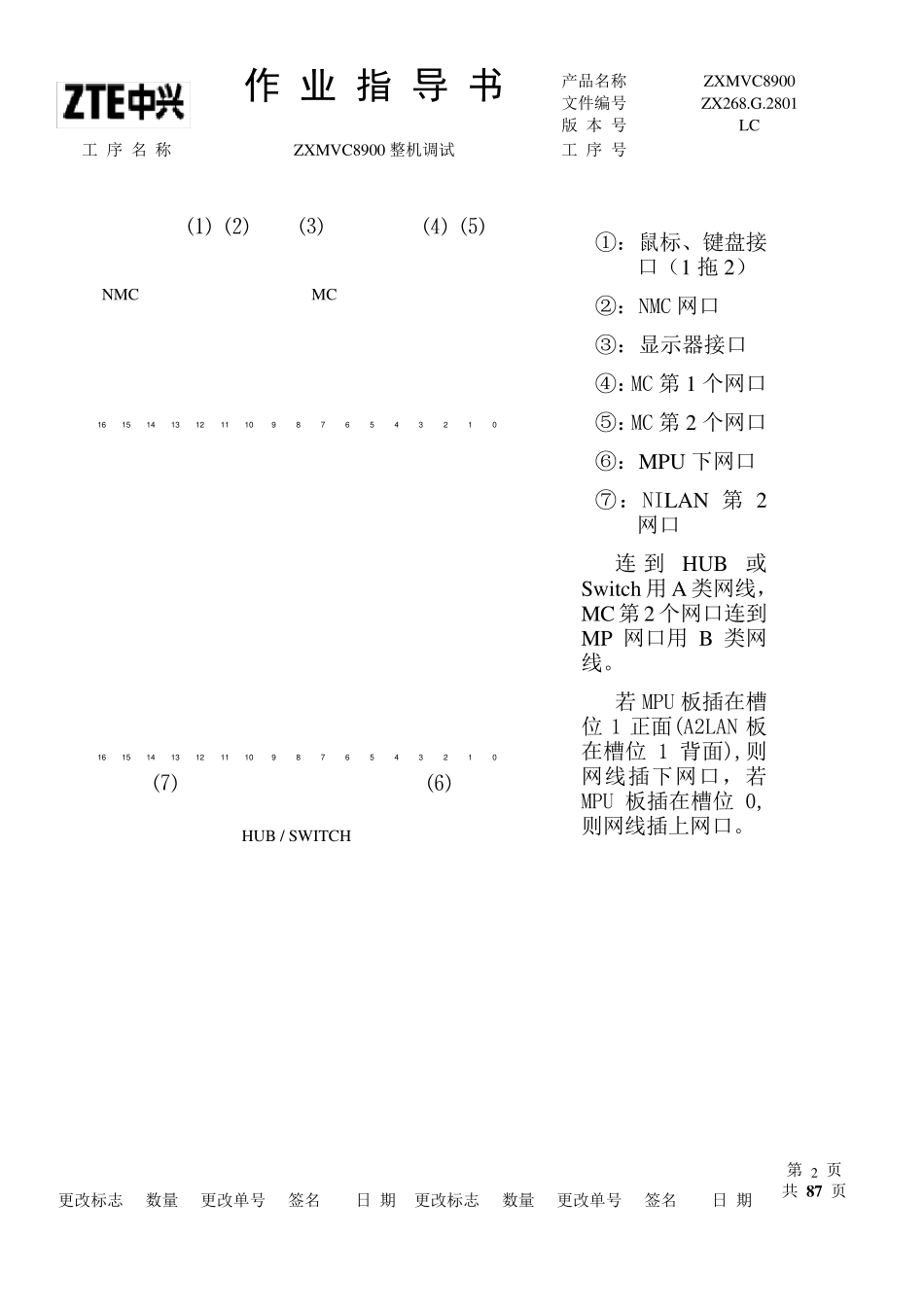

工 艺 文 件 产 品 型 号 ：ZXMVC8900 部 件 代 号 ： 文 件 名 称 ：ZXMVC8900 整机调试 文 件 编 号 ：ZX268.G.2801 版 本 ： LC 共 88 页 (包括封面) 共 册 第 册 拟 制 黄家云 审 核 会 签 标准化 批 准 深圳市中兴通讯股份有限公司 作 业 指 导 书 产品名称 ZXMVC8900 文件编号 ZX268.G.2801 版 本 号 LC 工 序 名 称 ZXMVC8900 整机调试 工 序 号 第 1 页 共 87 页 更改标志 数量 更改单号 签名 日 期 更改标志 数量 更改单号 签名 日 期 工步 作业项目、方法、要求 工时 工艺设备 本作业指导书适用于 ZXMVC8900 系统功能测试前的软硬件安装调试的作业指导。 1 按合同配置领料，自检所领材料的外观。主要包括：机架、单板、工控机、电源、计算机、显示器、键盘、鼠标、风扇插箱、电缆等。 2 单板软件安装 3 单板跳线设置 4 MC 软件安装 5 NMC 服务器软件安装 6 硬件安装和配置说明。各单板、MC 工控机在机柜中的相应位置，参见如下工艺附图；按相应布线工艺文件连接好电源、电缆、网线等，连接 ZXMVC8900 至局域网。 7 配置系统 8 NMC 使用说明 9 单板调试 10 系统调试备注 附录 1：安装 SQL Server 2000 附录 2：单板软件烧结说明 作 业 指 导 书 产品名称 ZXMVC8900 文件编号 ZX268.G.2801 版 本 号 LC 工 序 名 称 ZXMVC8900 整机调试 工 序 号 第 2 页 共 8 7 页 更改标志 数量 更改单号 签名 日 期 更改标志 数量 更改单号 签名 日 期 ⑴ ⑵ ⑶ ⑷ ⑸ 012345678910111213141516131615141211910857643210 ⑺ ⑹ MC NMC HUB / SWITCH ①：鼠标、键盘接口（1 拖 2） ②：NMC 网口 ③：显示器接口 ④：MC 第1 个网口 ⑤：MC 第2 个网口 ⑥：MPU 下网口 ⑦：NILAN 第2网口 连 到 HUB 或Sw itch 用 A 类网线，MC 第2 个网口连到MP 网口用 B 类网线。 若 MPU 板插在槽位 1 正面(A2LAN 板在槽位 1 背面),则网线插下网口，若MPU 板插在槽位 0,则网线插上网口。 作 业 指 导 书 产品名称 ZXMVC8900 文件编号 ZX268.G.2801 版 本 号 LC 工 序 名 称 ZXMVC8900 整机调试 工 序 号 第 3 页 共 8 7 页 更改标志 数量 更改单号 签名 日 期 更改标志 数量 更改单号 签名 日...
