中南大学施工组织与工程造价归纳双代号网络图处理版

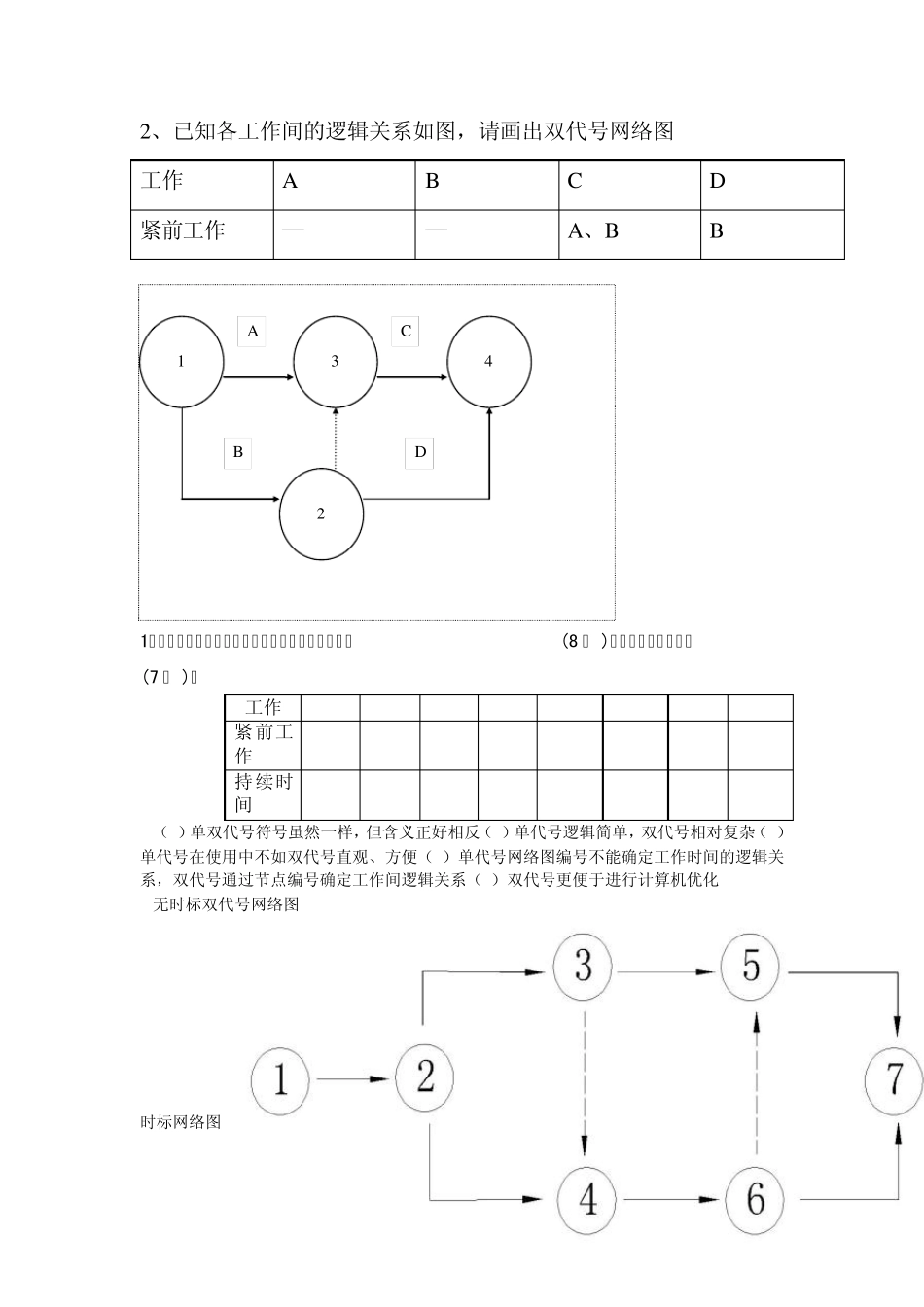

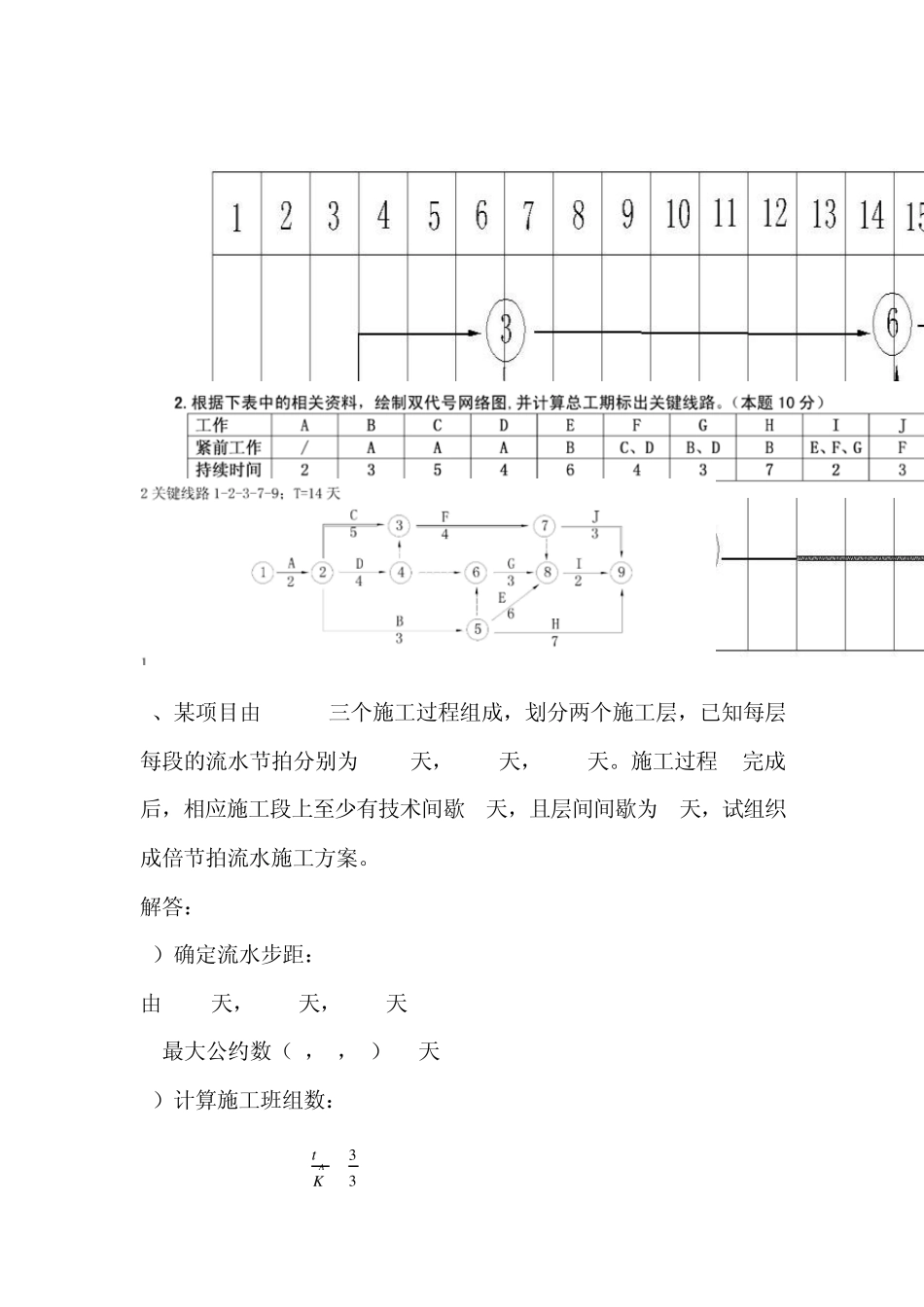

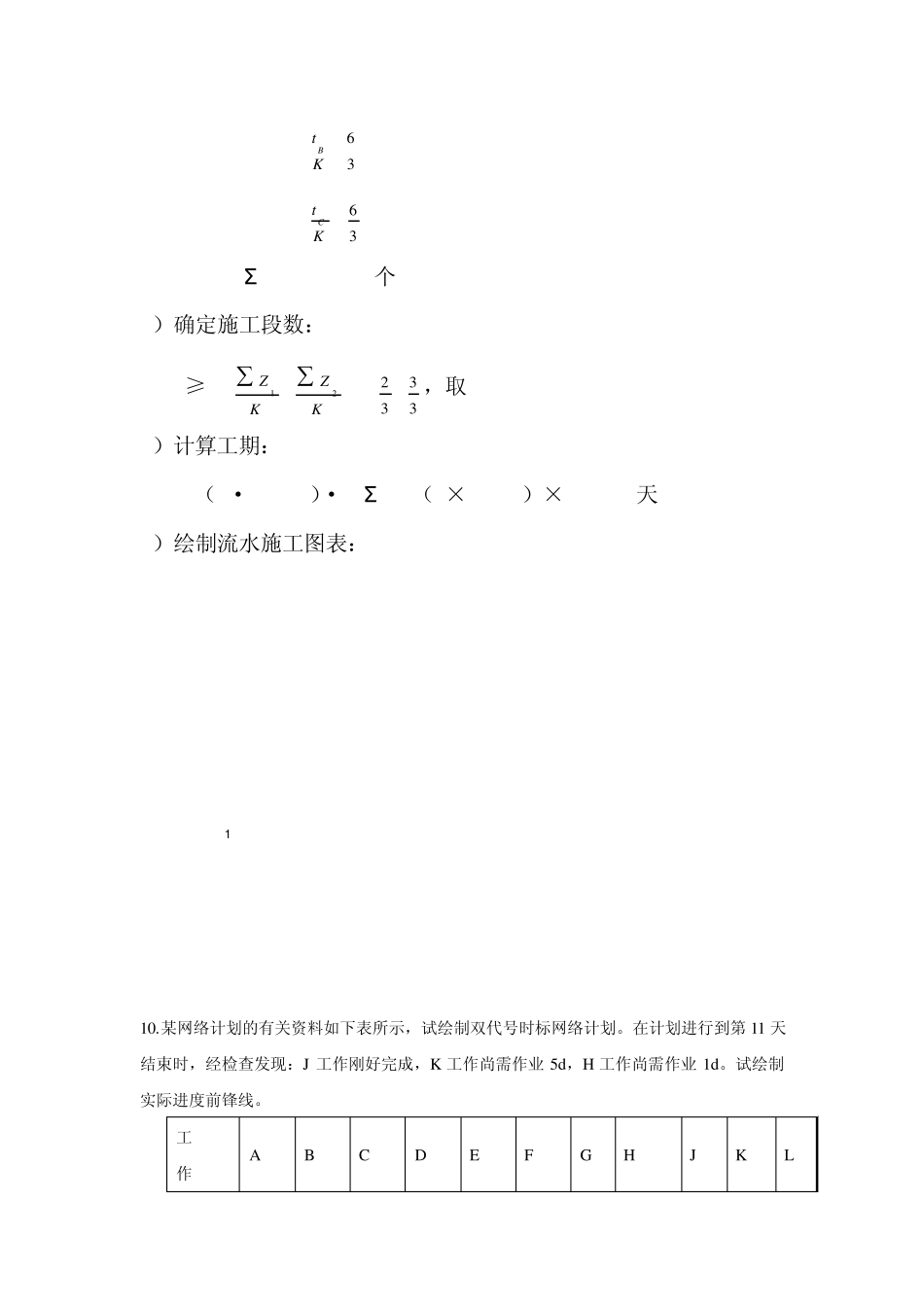

2、已知各工作间的逻辑关系如图，请画出双代号网络图 工作 A B C D 紧前工作 — — A、B B 1．根据下表中的相关资料绘制无时标双代号网络图(8 分 )，再绘制时标网络图(7 分 )。 工作 A B C D E F G H 紧前工作 / A A B B,C D,E E F,G 持续时间 3 3 3 8 4 4 2 2 4.（1）单双代号符号虽然一样，但含义正好相反（2）单代号逻辑简单，双代号相对复杂（3）单代号在使用中不如双代号直观、方便（4）单代号网络图编号不能确定工作时间的逻辑关系，双代号通过节点编号确定工作间逻辑关系（5）双代号更便于进行计算机优化 1无时标双代号网络图 时标网络图 1 3 4 2 A C B D 2、某项目由 A,B,C三个施工过程组成，划分两个施工层，已知每层每段的流水节拍分别为 tA=3天，tB=6天，tC=6天。施工过程 B完成后，相应施工段上至少有技术间歇 2天，且层间间歇为 3天，试组织成倍节拍流水施工方案。 解答： 1）确定流水步距： 由 tA=3天，tB=6天，tC=6天 K=最大公约数（3，6，6）=3天 2）计算施工班组数： bA=KtA =33 =1 bB=KtB =36 =2 bC=KtC =36 =2 n1=Σ bi=1+2+2=5个 3）确定施工段数： m≥n1+KZ1 +KZ2 =5+32 +33 ，取m=7 4）计算工期： T=（m·j+n1-1）·K+Σ Z1=（7×2+5-1）×3+2=56天 5）绘制流水施工图表： 110.某网络计划的有关资料如下表所示，试绘制双代号时标网络计划。在计划进行到第 11 天结束时，经检查发现：J 工作刚好完成，K 工作尚需作业 5d，H 工作尚需作业 1d。试绘制实际进度前锋线。 工 作 A B C D E F G H J K L 持续时间 7 3 4 3 4 5 4 2 3 4 6 紧前工作 …… …… B,E A,C,H …… B,E E F,G F,G A,C,J,H F,G 工作日（d） 1 2 3 4 5 6 7 8 9 10 11 12 13 时标网络图 2．根据下表数据，绘制双代号网络图，用图上计算法计算时间参数，并指出关键线路和工期? 工序 A B C D E F G H 紧前工作 --- A A A B、C、D B D E、F、G 工序时间 4 6 9 6 3 7 6 2 某分项工程由Ⅰ、Ⅱ、Ⅲ三个施工过程组成，已知流水节拍均为 t=4 天。其中Ⅱ与Ⅲ之间有技术间歇 2天。本工程有六个施工层，层间有组织间歇 2 天。现拟组织等节拍流水施工，试确定流水步距、施工段数，并计算工期。 ④ E ② ③ ⑤ ⑥ ⑦ ⑧ ⑨ ① B G J F H C D A LK 2．某工...
