中南大学机械设计实践课程设计说明书VIP专享

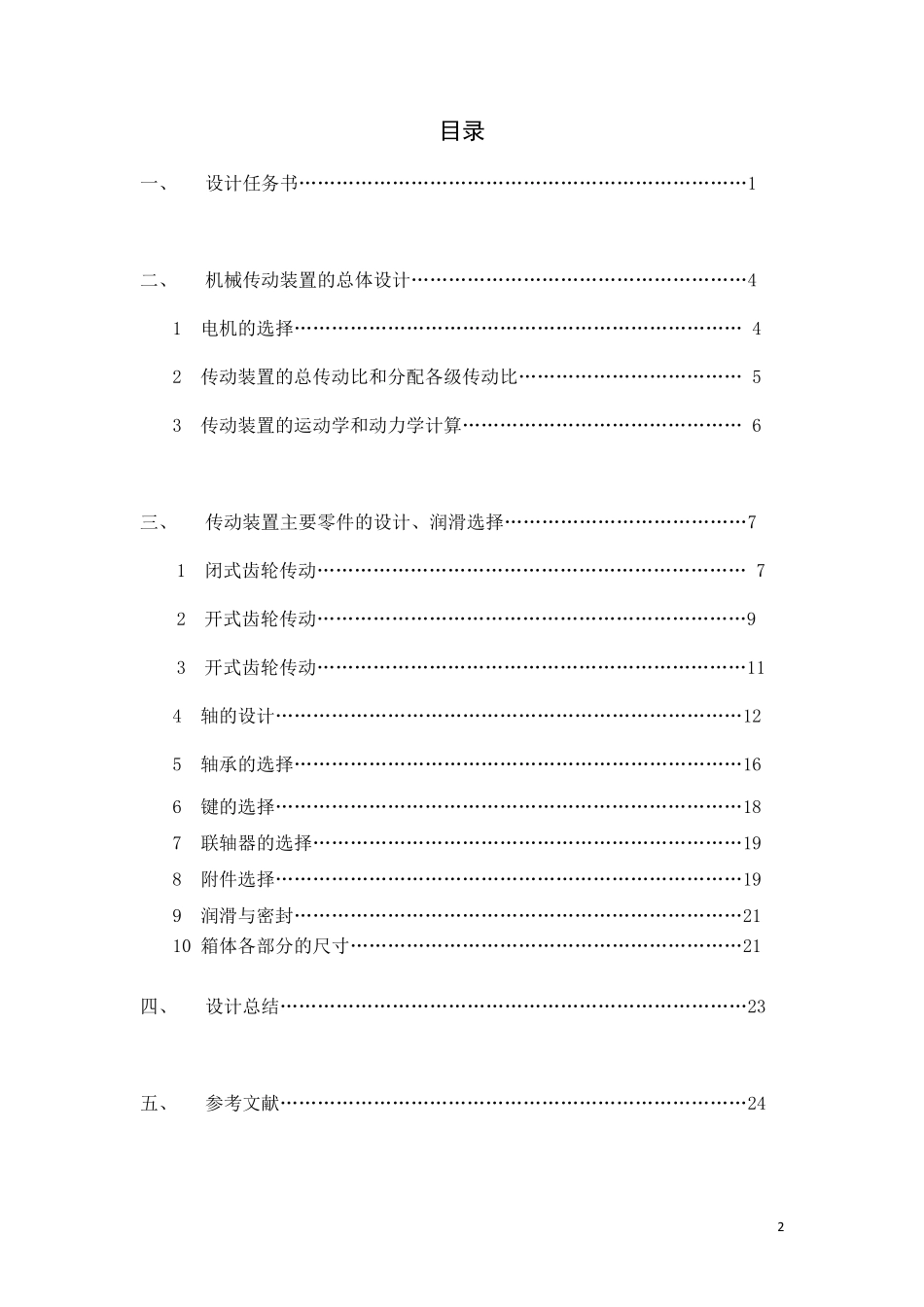

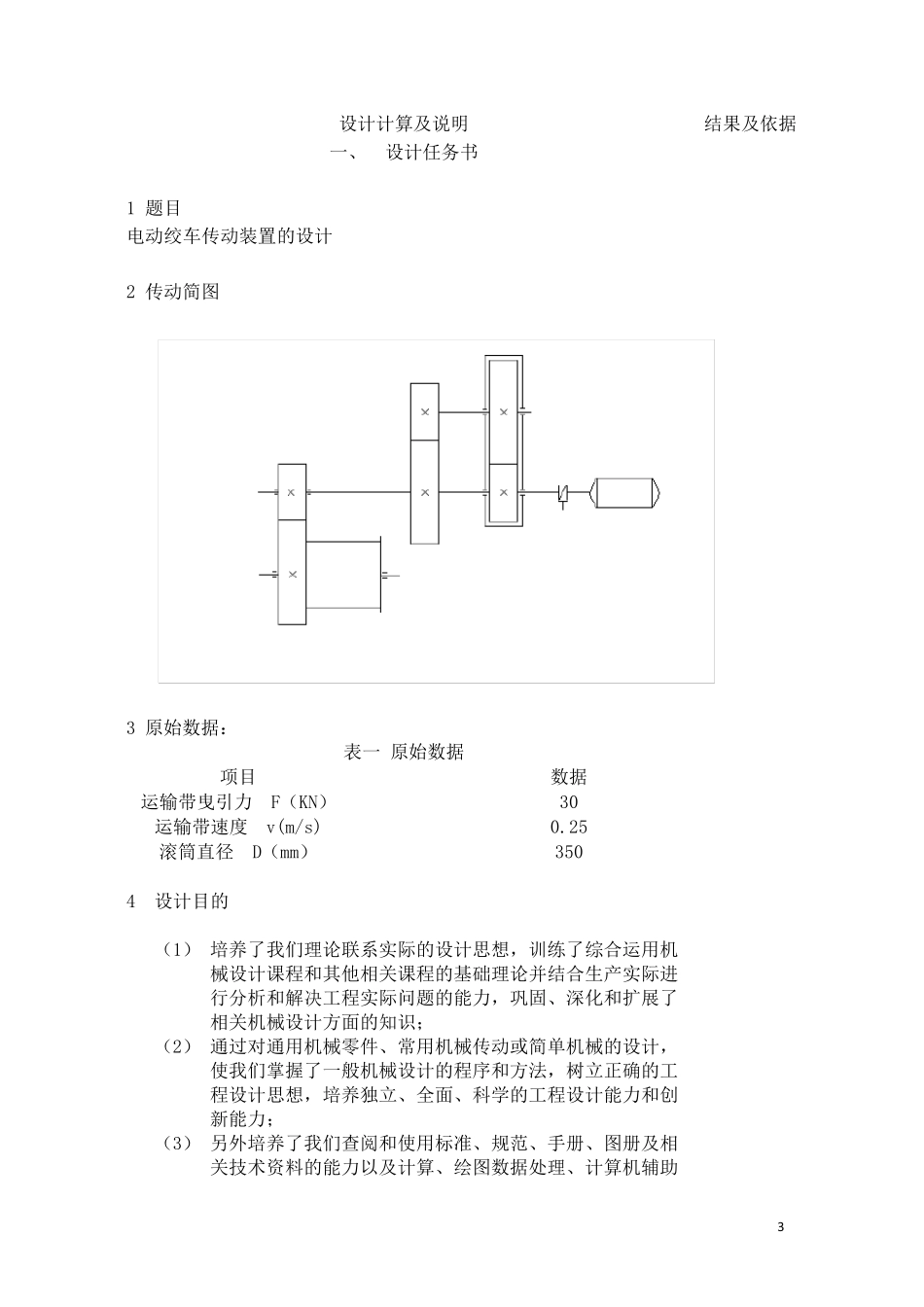

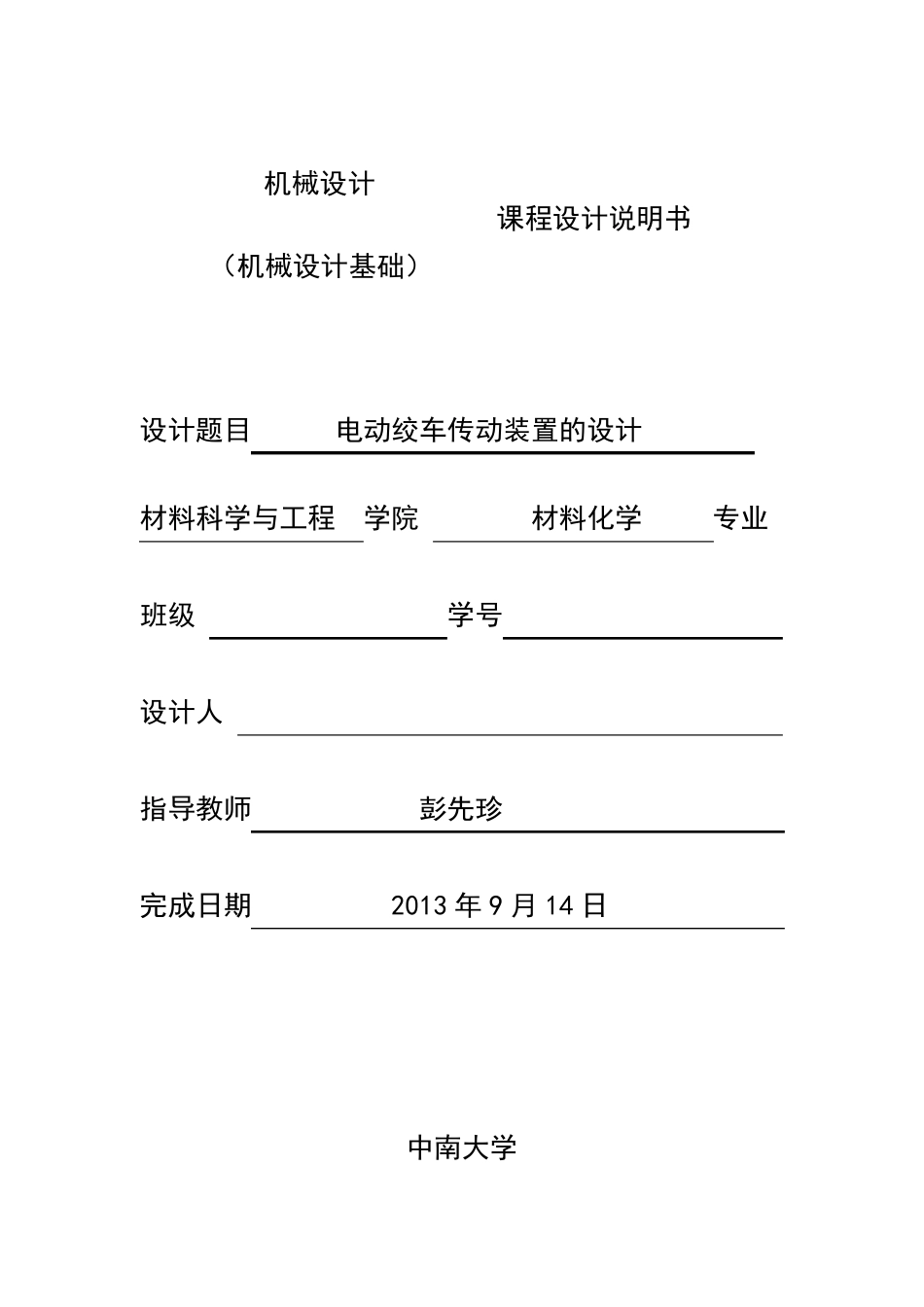

设计题目 电动绞车传动装置的设计 材料科学与工程 学院 材料化学 专业 班级 学号 设计人 指导教师 彭先珍 完成日期 2013 年 9 月 14 日 中南大学 机械设计 （机械设计基础） 课程设计说明书 2 目录 一、 设计任务书………………………………………………………………1 二、 机械传动装置的总体设计………………………………………………4 1 电机的选择……………………………………………………………… 4 2 传动装置的总传动比和分配各级传动比……………………………… 5 3 传动装置的运动学和动力学计算……………………………………… 6 三、 传动装置主要零件的设计、润滑选择…………………………………7 1 闭式齿轮传动…………………………………………………………… 7 2 开式齿轮传动……………………………………………………………9 3 开式齿轮传动……………………………………………………………11 4 轴的设计…………………………………………………………………12 5 轴承的选择………………………………………………………………16 6 键的选择…………………………………………………………………18 7 联轴器的选择……………………………………………………………19 8 附件选择…………………………………………………………………19 9 润滑与密封………………………………………………………………21 10 箱体各部分的尺寸………………………………………………………21 四、 设计总结…………………………………………………………………23 五、 参考文献…………………………………………………………………24 3 设计计算及说明 结果及依据 一、 设计任务书 1 题目 电动绞车传动装置的设计 2 传动简图 3 原始数据： 表一 原始数据 项目 数据 运输带曳引力 F（KN） 30 运输带速度 v(m/s) 0.25 滚筒直径 D（mm） 350 4 设计目的 （1） 培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识； （2） 通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力； （3） 另外培养了我们查阅...
