中南大学结构试验报告

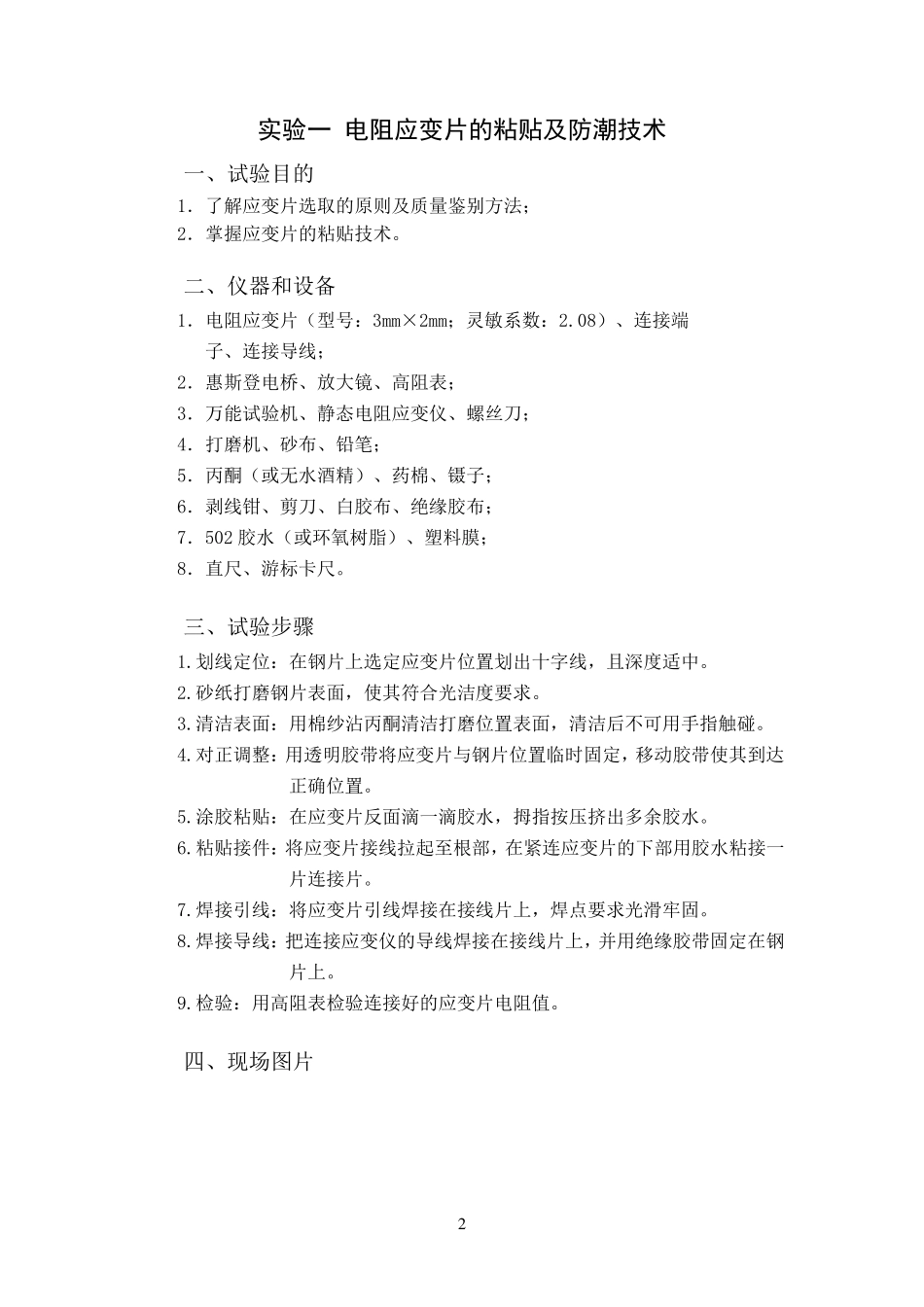

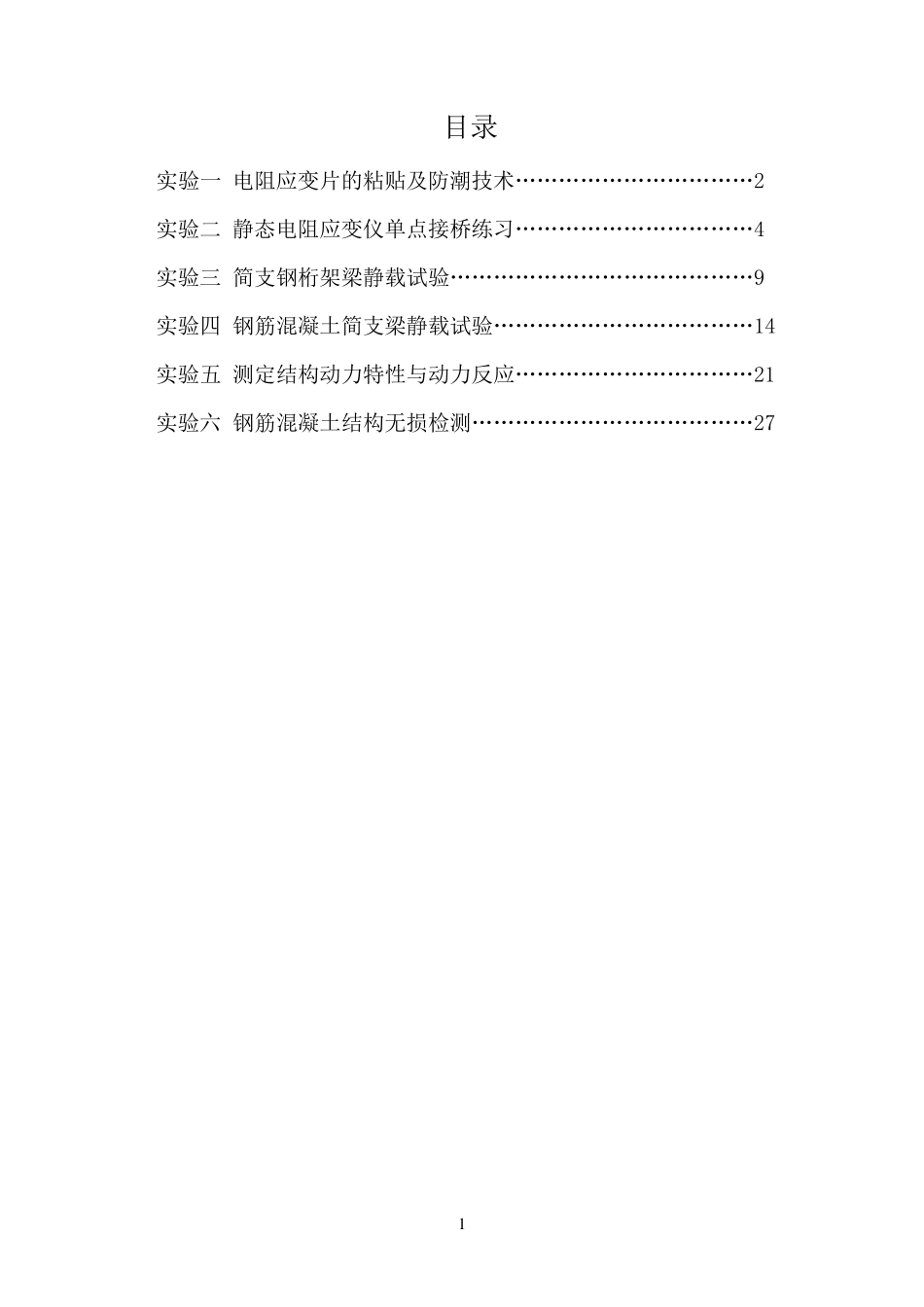

结构实验报告 班级：土木x 班 专业：x x x x x x 学号：x x x x x x x x x x x 姓名：x x x x 中南大学土木工程学院 1 目录 实验一 电阻应变片的粘贴及防潮技术……………………………2 实验二 静态电阻应变仪单点接桥练习……………………………4 实验三 简支钢桁架梁静载试验……………………………………9 实验四 钢筋混凝土简支梁静载试验………………………………14 实验五 测定结构动力特性与动力反应……………………………21 实验六 钢筋混凝土结构无损检测…………………………………27 2 实验一 电阻应变片的粘贴及防潮技术 一、试验目的 1．了解应变片选取的原则及质量鉴别方法； 2．掌握应变片的粘贴技术。 二、仪器和设备 1．电阻应变片（型号：3mm×2mm；灵敏系数：2.08）、连接端 子、连接导线； 2．惠斯登电桥、放大镜、高阻表； 3．万能试验机、静态电阻应变仪、螺丝刀； 4．打磨机、砂布、铅笔； 5．丙酮（或无水酒精）、药棉、镊子； 6．剥线钳、剪刀、白胶布、绝缘胶布； 7．502 胶水（或环氧树脂）、塑料膜； 8．直尺、游标卡尺。 三、试验步骤 1.划线定位：在钢片上选定应变片位置划出十字线，且深度适中。 2.砂纸打磨钢片表面，使其符合光洁度要求。 3.清洁表面：用棉纱沾丙酮清洁打磨位置表面，清洁后不可用手指触碰。 4.对正调整：用透明胶带将应变片与钢片位置临时固定，移动 胶带使其到 达 正确 位置。 5.涂 胶粘贴：在应变片反 面滴 一滴 胶水，拇 指按 压 挤 出多 余 胶水。 6.粘贴接件 ：将应变片接线拉 起 至 根 部 ，在紧 连应变片的下 部 用胶水粘接一 片连接片。 7.焊 接引 线：将应变片引 线焊 接在接线片上，焊 点 要求光滑 牢 固。 8.焊 接导线：把 连接应变仪的导线焊 接在接线片上，并 用绝缘胶带固定在钢 片上。 9.检 验：用高阻表检 验连接好 的应变片电阻值 。 四 、现 场 图 片 3 划线定位 打磨清洗 粘贴按压 焊接引线 焊接导线 电阻检验 五、心得体会 通过这次试验我知道了电阻应变片是根据电阻应变效应作成的传感器。在发生机械变形时，电阻应变片的电阻会发生变化。使用时，用粘合剂将应变计贴在被测试件表面上，试件变形时，应变计的敏感栅与试件一同变形，使其电阻发生变化，在有测量电路将电阻变化转化为电压或电流的变化。 这次试验是一个细活儿，从打磨到粘贴到焊...
