中南大学通信原理实验报告(截图完整)

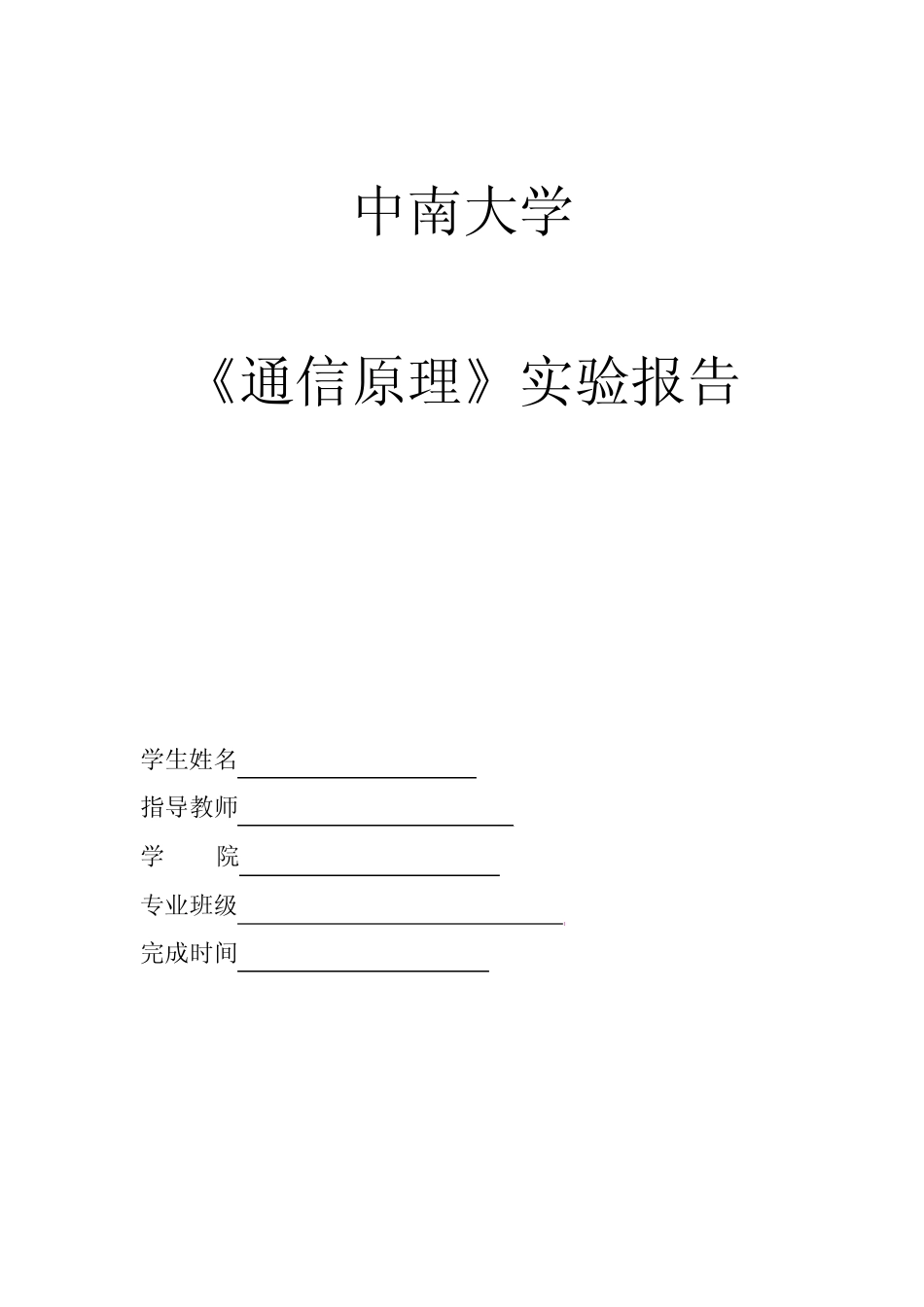

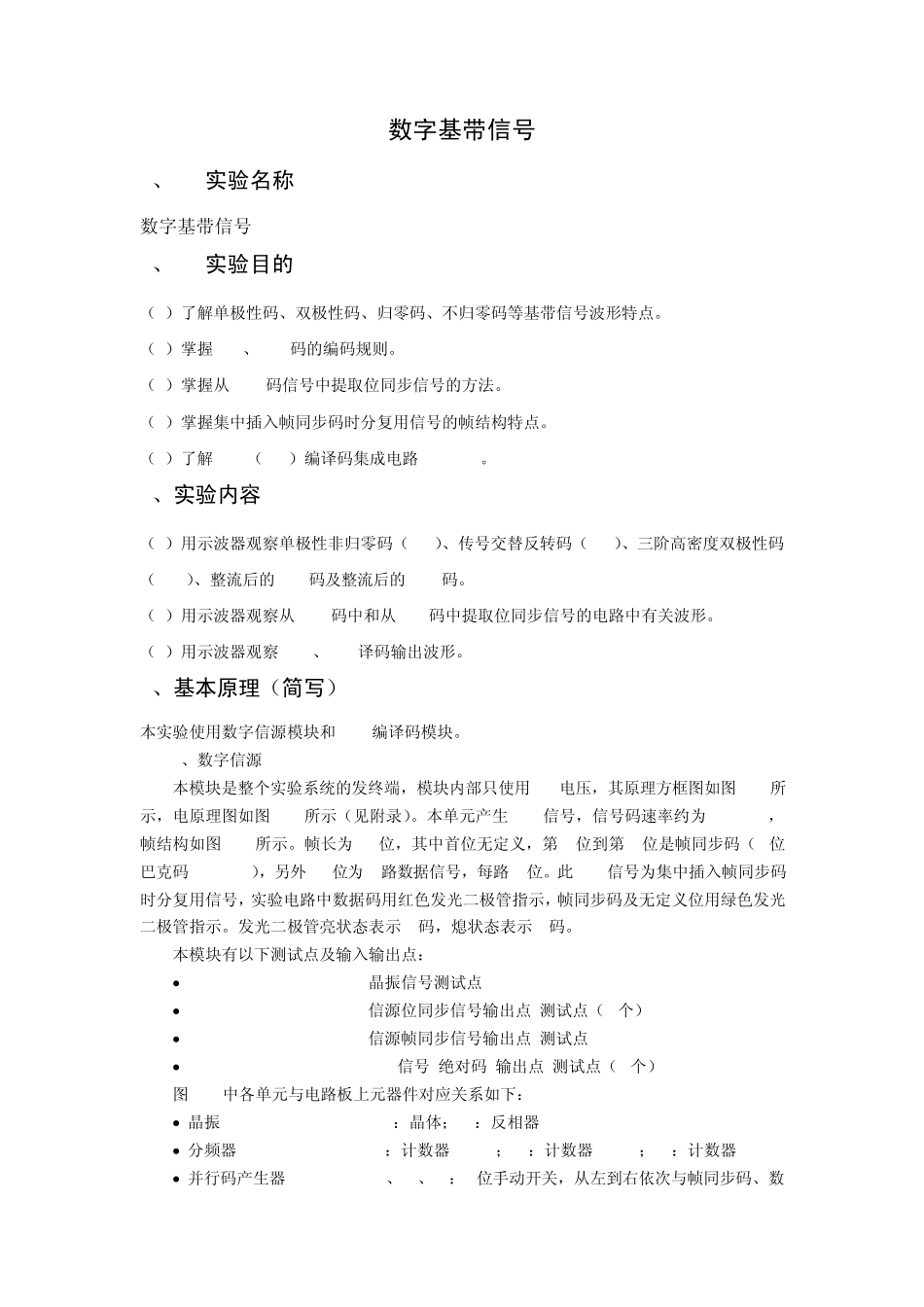

中南大学 《通信原理》实验报告 学生姓名 指导教师 学 院 专业班级 完成时间 数字基带信号 1、 实验名称 数字基带信号 2、 实验目的 （1）了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。 （2）掌握 AMI、HDB3码的编码规则。 （3）掌握从 HDB3码信号中提取位同步信号的方法。 （4）掌握集中插入帧同步码时分复用信号的帧结构特点。 （5）了解HDB3（AMI）编译码集成电路 CD22103。 3、实验内容 （1）用示波器观察单极性非归零码（NRZ）、传号交替反转码（AMI）、三阶高密度双极性码（HDB3）、整流后的 AMI码及整流后的 HDB3码。 （2）用示波器观察从 HDB3码中和从 AMI码中提取位同步信号的电路中有关波形。 （3）用示波器观察 HDB3、AMI译码输出波形。 4、基本原理（简写） 本实验使用数字信源模块和 HDB3编译码模块。 1、数字信源 本模块是整个实验系统的发终端，模块内部只使用+5V电压，其原理方框图如图 1-1所示，电原理图如图 1-3所示（见附录）。本单元产生 NRZ信号，信号码速率约为 170.5KB，帧结构如图 1-2所示。帧长为 24位，其中首位无定义，第 2位到第 8位是帧同步码（7位巴克码1110010），另外 16位为 2路数据信号，每路 8位。此 NRZ信号为集中插入帧同步码时分复用信号，实验电路中数据码用红色发光二极管指示，帧同步码及无定义位用绿色发光二极管指示。发光二极管亮状态表示 1码，熄状态表示 0码。 本模块有以下测试点及输入输出点：  CLK 晶振信号测试点  BS-OUT 信源位同步信号输出点/测试点（2个）  FS 信源帧同步信号输出点/测试点  NRZ-OUT(AK) NRZ信号(绝对码)输出点/测试点（4个） 图 1-1中各单元与电路板上元器件对应关系如下：  晶振 CRY：晶体；U1：反相器 7404  分频器 U2：计数器 74161；U3：计数器 74193；U4：计数器 40160  并行码产生器 K1、K2、K3：8位手动开关，从左到右依次与帧同步码、数据1、数据2相对应；发光二极管：左起分别与一帧中的24位代码相对应  八选一 U5、U6、U7：8位数据选择器4512  三选一 U8：8位数据选择器4512  倒相器 U20：非门74HC04  抽样 U9：D触发器74HC74 2. HDB3编译码 原理框图如图1-6所示。本模块内部使用+5V和-5V电压，其中-5V电压由-12V电源经三端稳压器7905变换得到。 本单元有以下信号测试点：  NRZ 译码器输出信号  BS-R 锁相环输...
