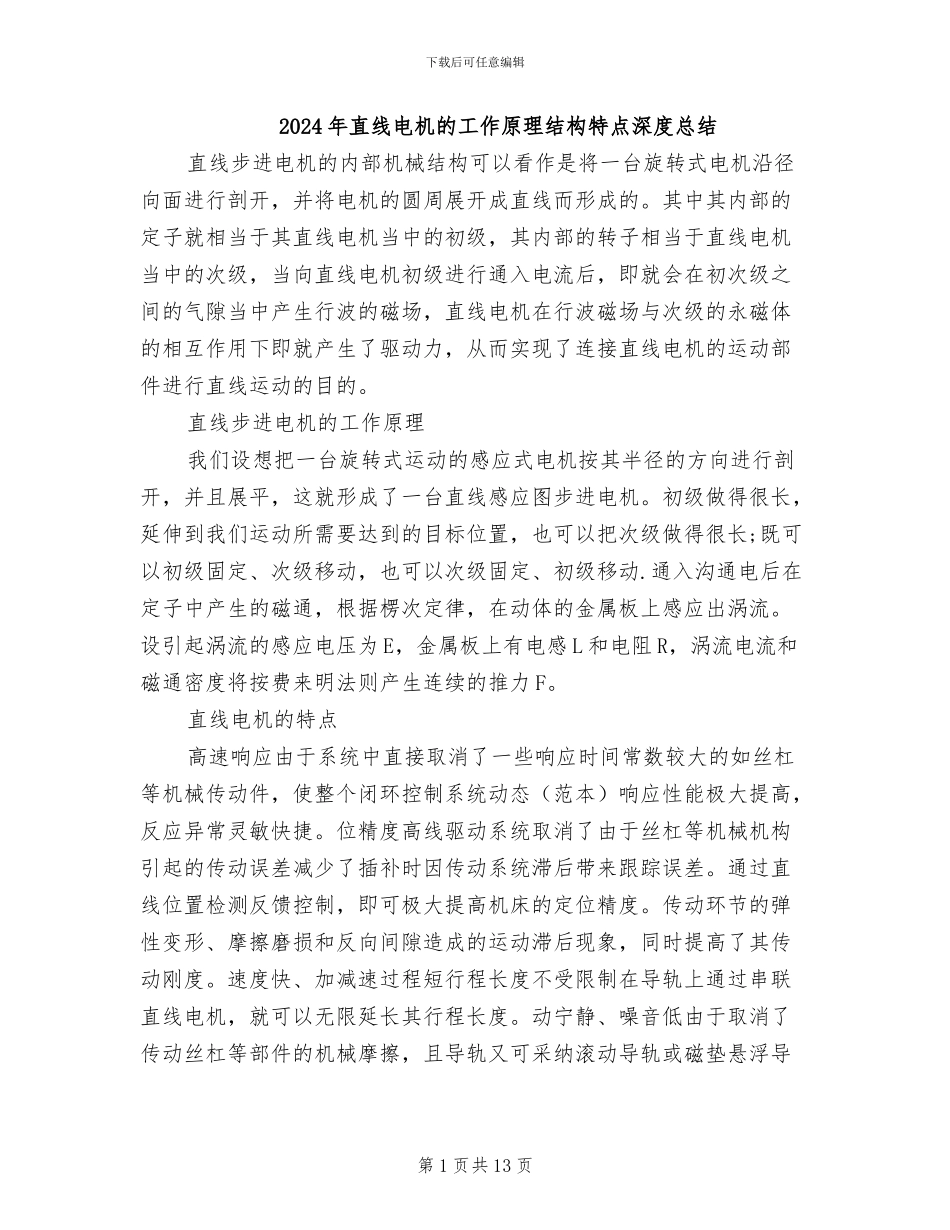

2024年直线电机的工作原理结构特点深度总结

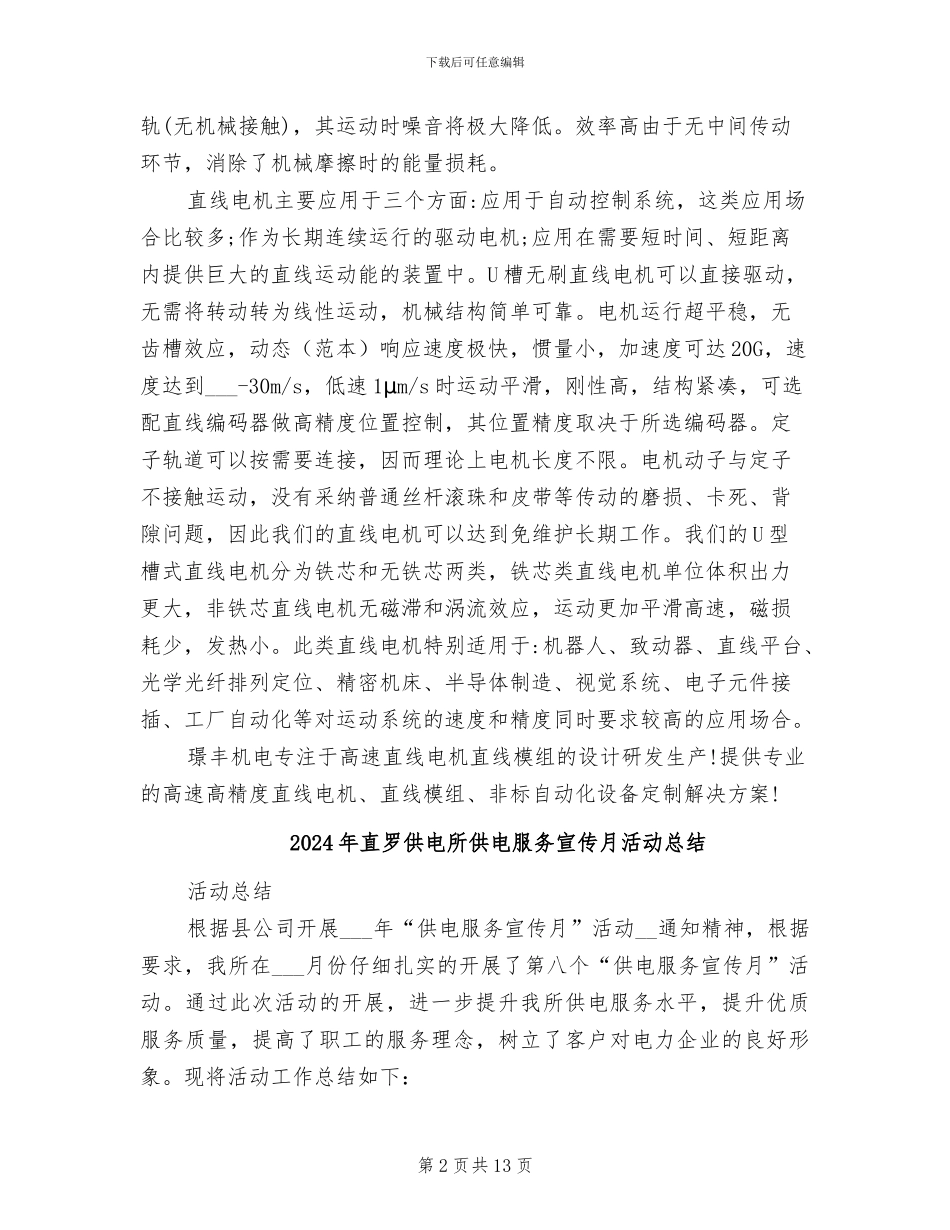

下载后可任意编辑2024 年直线电机的工作原理结构特点深度总结直线步进电机的内部机械结构可以看作是将一台旋转式电机沿径向面进行剖开，并将电机的圆周展开成直线而形成的。其中其内部的定子就相当于其直线电机当中的初级，其内部的转子相当于直线电机当中的次级，当向直线电机初级进行通入电流后，即就会在初次级之间的气隙当中产生行波的磁场，直线电机在行波磁场与次级的永磁体的相互作用下即就产生了驱动力，从而实现了连接直线电机的运动部件进行直线运动的目的。直线步进电机的工作原理我们设想把一台旋转式运动的感应式电机按其半径的方向进行剖开，并且展平，这就形成了一台直线感应图步进电机。初级做得很长，延伸到我们运动所需要达到的目标位置，也可以把次级做得很长;既可以初级固定、次级移动，也可以次级固定、初级移动.通入沟通电后在定子中产生的磁通，根据楞次定律，在动体的金属板上感应出涡流。设引起涡流的感应电压为 E，金属板上有电感 L 和电阻 R，涡流电流和磁通密度将按费来明法则产生连续的推力 F。直线电机的特点高速响应由于系统中直接取消了一些响应时间常数较大的如丝杠等机械传动件，使整个闭环控制系统动态（范本）响应性能极大提高，反应异常灵敏快捷。位精度高线驱动系统取消了由于丝杠等机械机构引起的传动误差减少了插补时因传动系统滞后带来跟踪误差。通过直线位置检测反馈控制，即可极大提高机床的定位精度。传动环节的弹性变形、摩擦磨损和反向间隙造成的运动滞后现象，同时提高了其传动刚度。速度快、加减速过程短行程长度不受限制在导轨上通过串联直线电机，就可以无限延长其行程长度。动宁静、噪音低由于取消了传动丝杠等部件的机械摩擦，且导轨又可采纳滚动导轨或磁垫悬浮导第 1 页共 13 页下载后可任意编辑轨(无机械接触)，其运动时噪音将极大降低。效率高由于无中间传动环节，消除了机械摩擦时的能量损耗。直线电机主要应用于三个方面:应用于自动控制系统，这类应用场合比较多;作为长期连续运行的驱动电机;应用在需要短时间、短距离内提供巨大的直线运动能的装置中。U 槽无刷直线电机可以直接驱动，无需将转动转为线性运动，机械结构简单可靠。电机运行超平稳，无齿槽效应，动态（范本）响应速度极快，惯量小，加速度可达 20G，速度达到___-30m/s，低速 1 m/sµ时运动平滑，刚性高，结构紧凑，可选配直线编码器做高精度位置控制，其位置精度取决于所选编码器。定子轨道可以按需要连接，...
