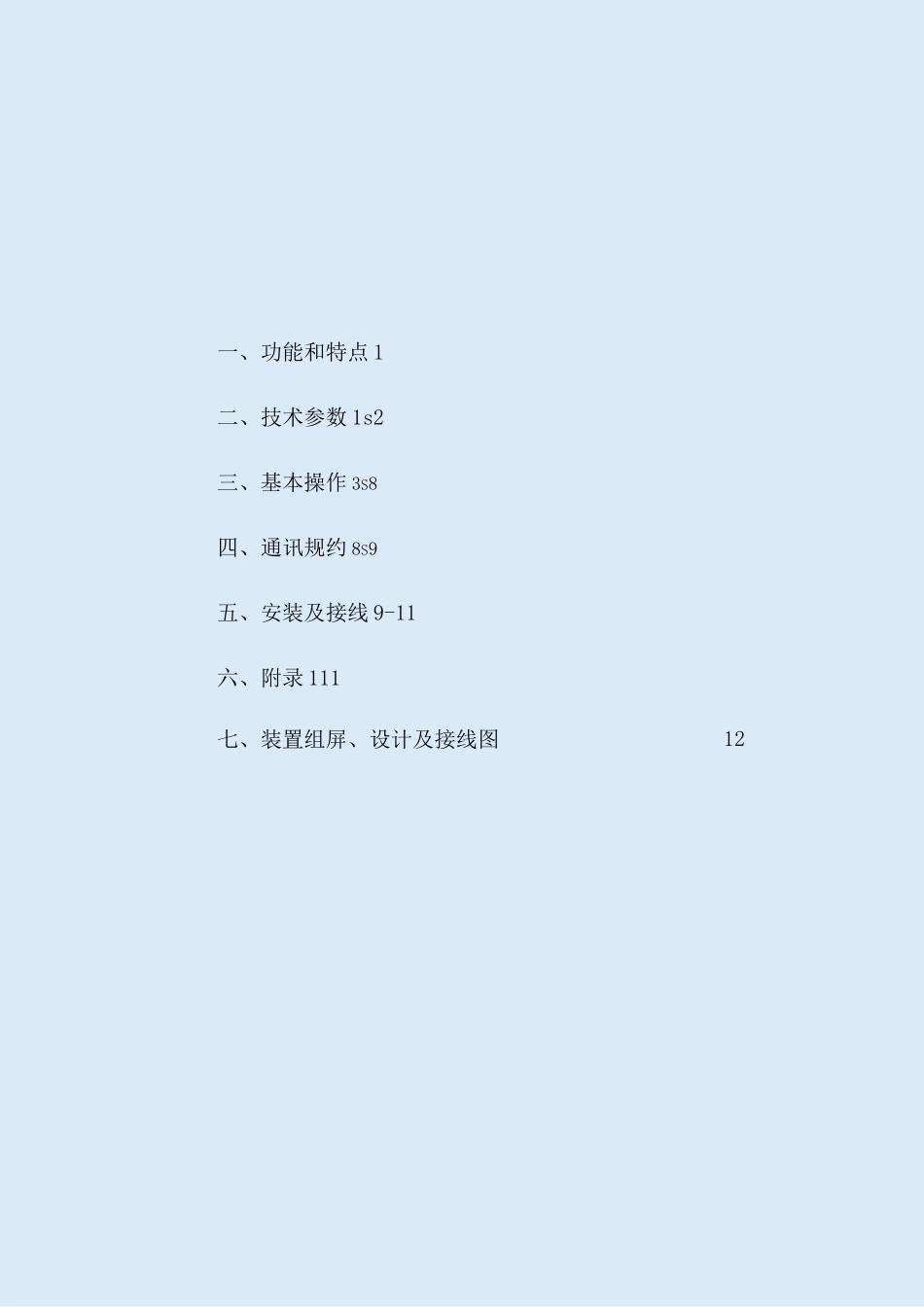

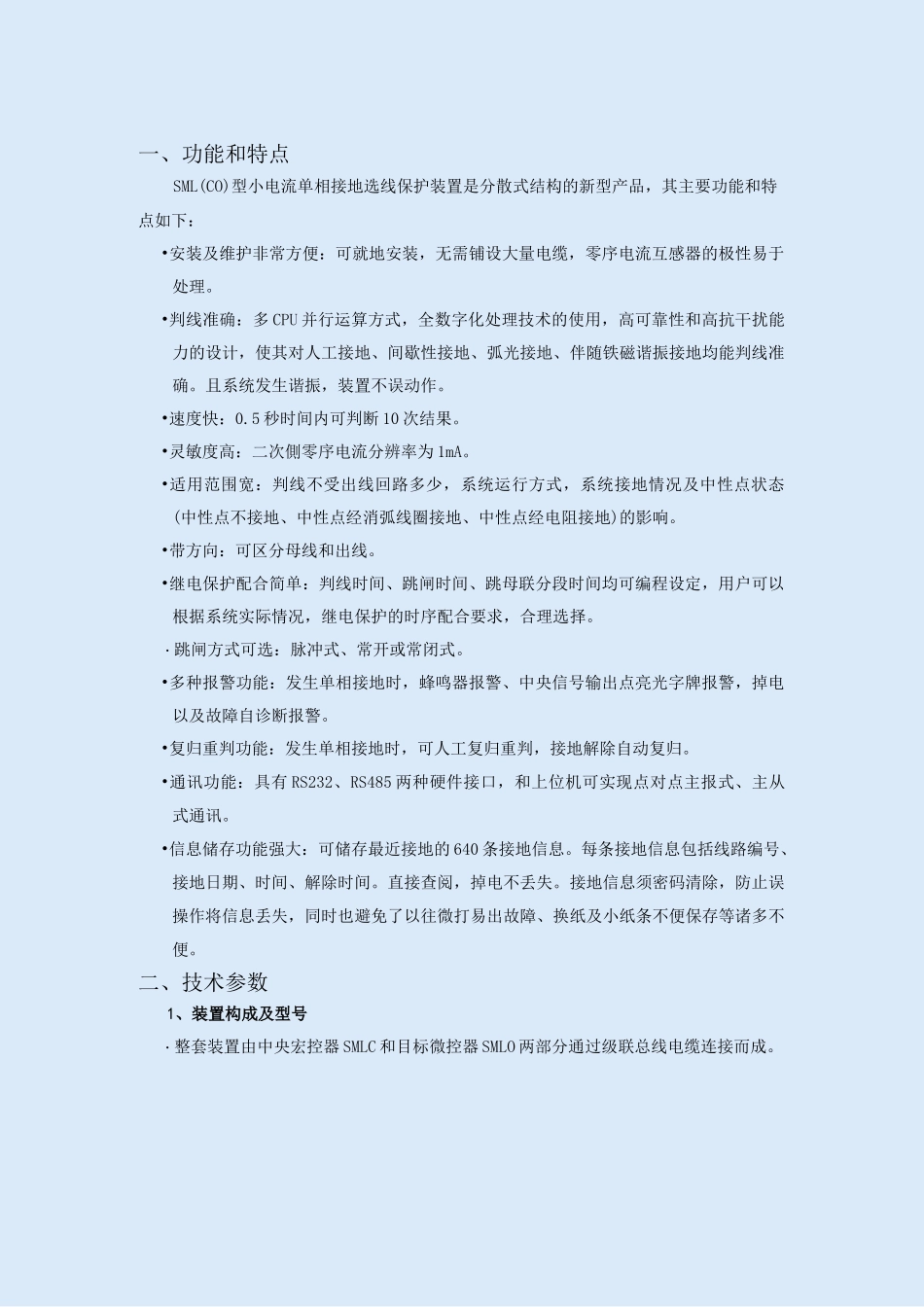

SML 系列小电流接地保护装置分散式 SML(CO)型设计使用手册三信电气有限责任公司SANXINELECTRICALCO.,LTD公司电话:0317-794662213011983787一、功能和特点 1二、技术参数 1s2三、基本操作 3S8四、通讯规约 8S9五、安装及接线 9-11六、附录 111七、装置组屏、设计及接线图12一、功能和特点SML(CO)型小电流单相接地选线保护装置是分散式结构的新型产品,其主要功能和特点如下:•安装及维护非常方便:可就地安装,无需铺设大量电缆,零序电流互感器的极性易于处理。•判线准确:多 CPU 并行运算方式,全数字化处理技术的使用,高可靠性和高抗干扰能力的设计,使其对人工接地、间歇性接地、弧光接地、伴随铁磁谐振接地均能判线准确。且系统发生谐振,装置不误动作。•速度快:0.5 秒时间内可判断 10 次结果。•灵敏度高:二次側零序电流分辨率为 1mA。•适用范围宽:判线不受出线回路多少,系统运行方式,系统接地情况及中性点状态(中性点不接地、中性点经消弧线圈接地、中性点经电阻接地)的影响。•带方向:可区分母线和出线。•继电保护配合简单:判线时间、跳闸时间、跳母联分段时间均可编程设定,用户可以根据系统实际情况,继电保护的时序配合要求,合理选择。・跳闸方式可选:脉冲式、常开或常闭式。•多种报警功能:发生单相接地时,蜂鸣器报警、中央信号输出点亮光字牌报警,掉电以及故障自诊断报警。•复归重判功能:发生单相接地时,可人工复归重判,接地解除自动复归。•通讯功能:具有 RS232、RS485 两种硬件接口,和上位机可实现点对点主报式、主从式通讯。•信息储存功能强大:可储存最近接地的 640 条接地信息。每条接地信息包括线路编号、接地日期、时间、解除时间。直接查阅,掉电不丢失。接地信息须密码清除,防止误操作将信息丢失,同时也避免了以往微打易出故障、换纸及小纸条不便保存等诸多不便。二、技术参数1、装置构成及型号・整套装置由中央宏控器 SMLC 和目标微控器 SMLO 两部分通过级联总线电缆连接而成。其中目标微控器 SMLO 的数目为系统的出线回路数,装置的结构示意图如图 1 所示。图 1 结构示意图•型号SML(CQI 表示目标微控器表示中央宏控器表示新一代小电流单相接地保护装置产品系列2、规格及参数•母线段数:2・出线回路数:W40・出线形式:电缆或架空・灵敏度:1mA・通讯接口:RS232、RS485•跳闸出口及容量:脉冲、常开或常闭,DC24V/5A・功耗:100W•外形尺寸:SMLC:320mmX160m...
