燃油泵房设备及管道安装作业指导书..

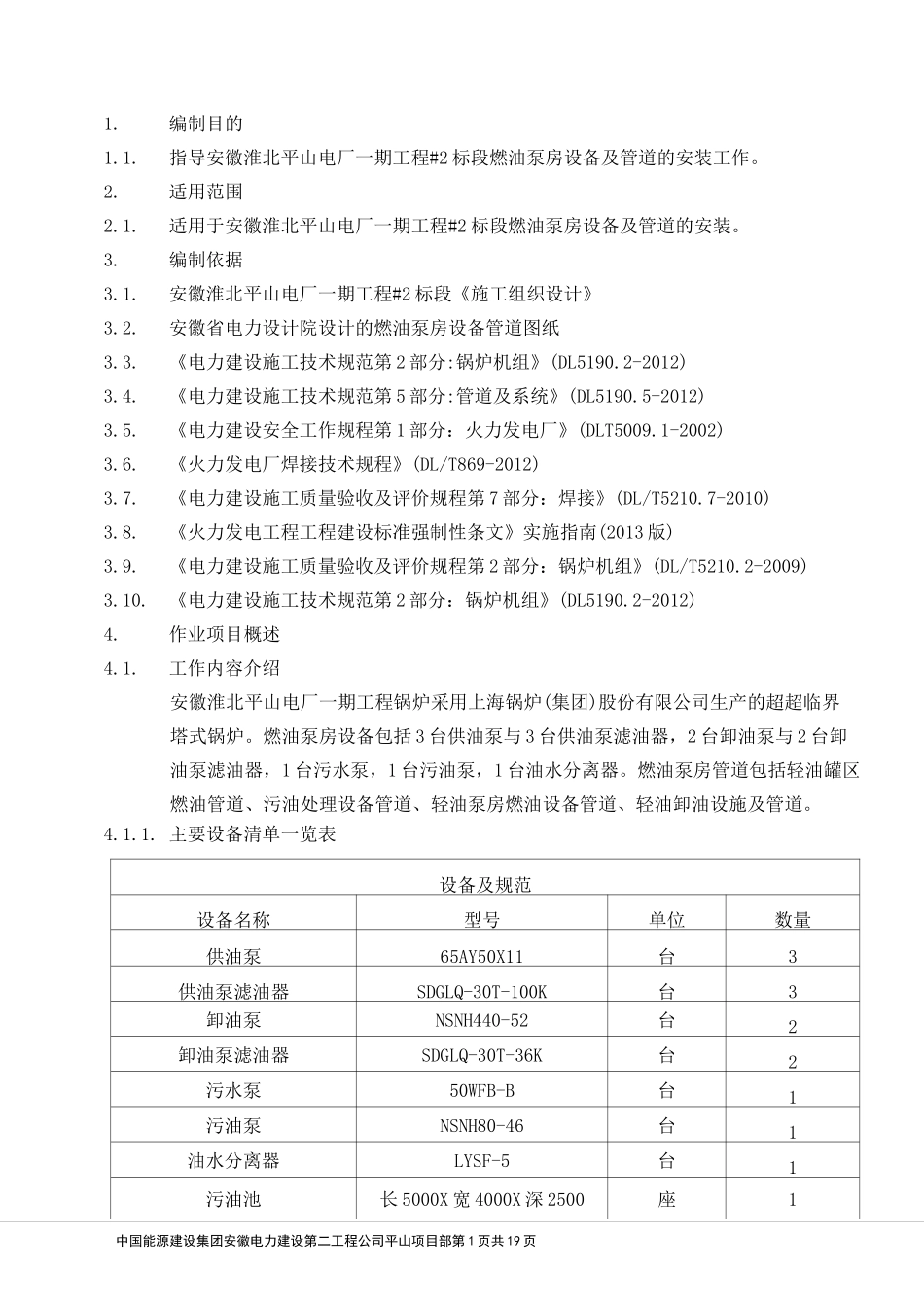

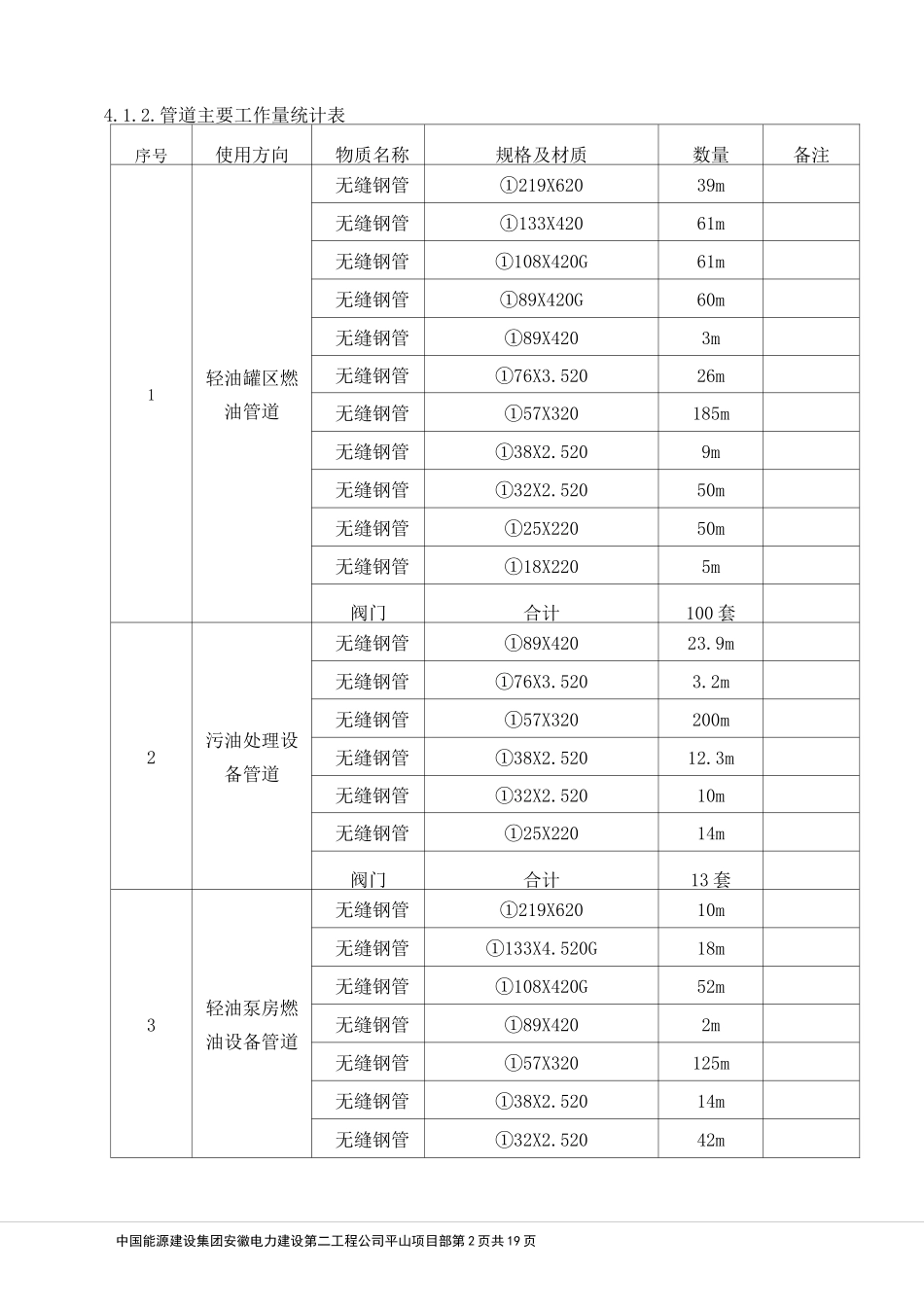

中国能源建设集团安徽电力建设第二工程公司平山项目部第 1 页共 19 页1.编制目的1.1.指导安徽淮北平山电厂一期工程#2 标段燃油泵房设备及管道的安装工作。2.适用范围2.1.适用于安徽淮北平山电厂一期工程#2 标段燃油泵房设备及管道的安装。3.编制依据3.1.安徽淮北平山电厂一期工程#2 标段《施工组织设计》3.2.安徽省电力设计院设计的燃油泵房设备管道图纸3.3.《电力建设施工技术规范第 2 部分:锅炉机组》(DL5190.2-2012)3.4.《电力建设施工技术规范第 5 部分:管道及系统》(DL5190.5-2012)3.5.《电力建设安全工作规程第 1 部分：火力发电厂》(DLT5009.1-2002)3.6.《火力发电厂焊接技术规程》(DL/T869-2012)3.7.《电力建设施工质量验收及评价规程第 7 部分：焊接》(DL/T5210.7-2010)3.8.《火力发电工程工程建设标准强制性条文》实施指南(2013 版)3.9.《电力建设施工质量验收及评价规程第 2 部分：锅炉机组》(DL/T5210.2-2009)3.10.《电力建设施工技术规范第 2 部分：锅炉机组》(DL5190.2-2012)4.作业项目概述4.1.工作内容介绍安徽淮北平山电厂一期工程锅炉采用上海锅炉(集团)股份有限公司生产的超超临界塔式锅炉。燃油泵房设备包括 3 台供油泵与 3 台供油泵滤油器，2 台卸油泵与 2 台卸油泵滤油器，1 台污水泵，1 台污油泵，1 台油水分离器。燃油泵房管道包括轻油罐区燃油管道、污油处理设备管道、轻油泵房燃油设备管道、轻油卸油设施及管道。4.1.1. 主要设备清单一览表设备及规范设备名称型号单位数量供油泵65AY50X11台3供油泵滤油器SDGLQ-30T-100K台3卸油泵NSNH440-52台2卸油泵滤油器SDGLQ-30T-36K台2污水泵50WFB-B台1污油泵NSNH80-46台1油水分离器LYSF-5台1污油池长 5000X 宽 4000X 深 2500座1中国能源建设集团安徽电力建设第二工程公司平山项目部第 2 页共 19 页4.1.2.管道主要工作量统计表序号使用方向物质名称规格及材质数量备注1轻油罐区燃油管道无缝钢管①219X62039m无缝钢管①133X42061m无缝钢管①108X420G61m无缝钢管①89X420G60m无缝钢管①89X4203m无缝钢管①76X3.52026m无缝钢管①57X320185m无缝钢管①38X2.5209m无缝钢管①32X2.52050m无缝钢管①25X22050m无缝钢管①18X2205m阀门合计100 套2污油处理设备管道无缝钢管①89X42023.9m无缝钢管①76X3.5203.2m无缝钢管①57X320200m无缝钢管①38X2.52012.3m无缝钢管①32X2.52010m无缝钢管①25X22014m阀门合计13 套3轻油泵房燃油设备管道无缝钢管①21...
