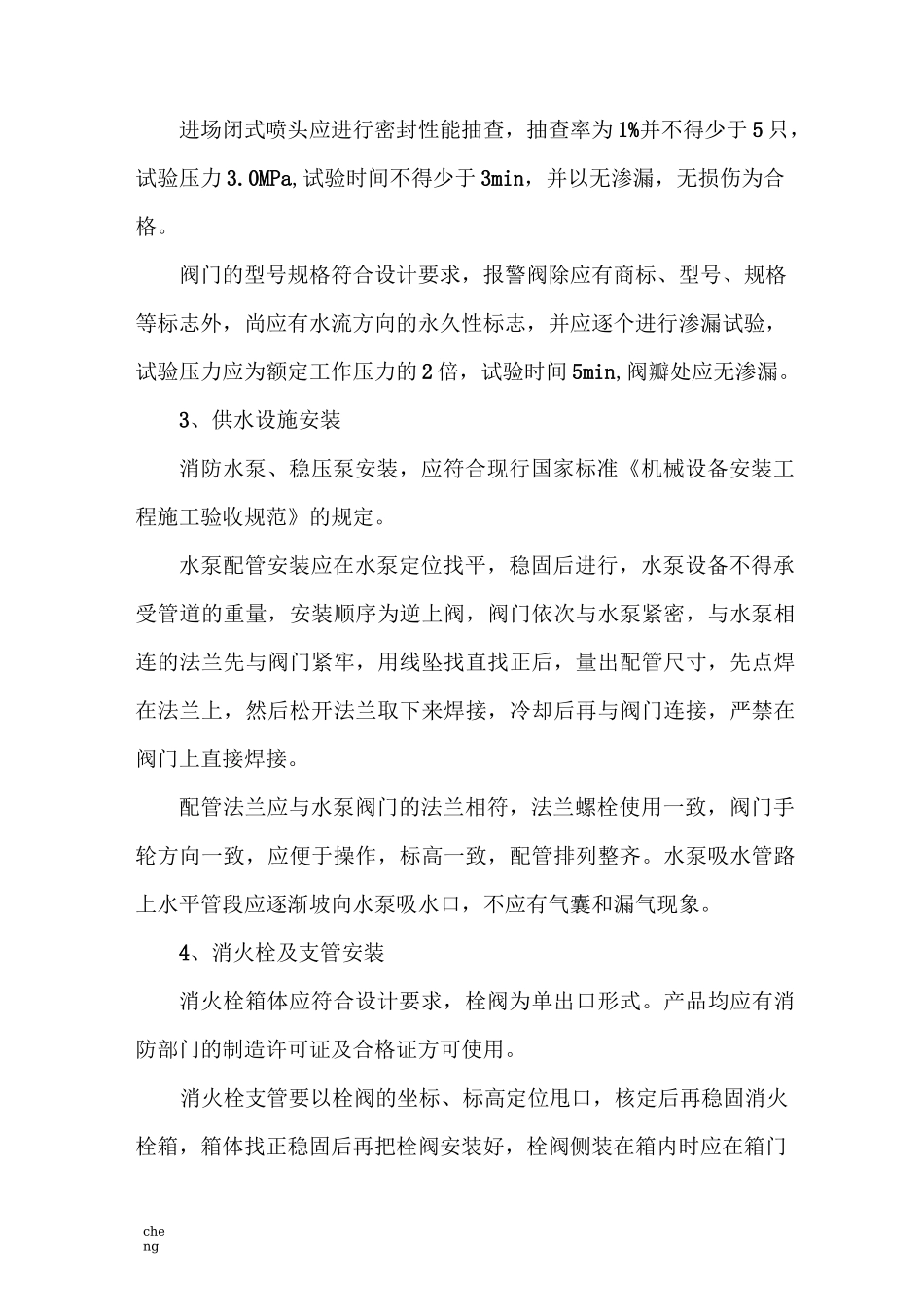

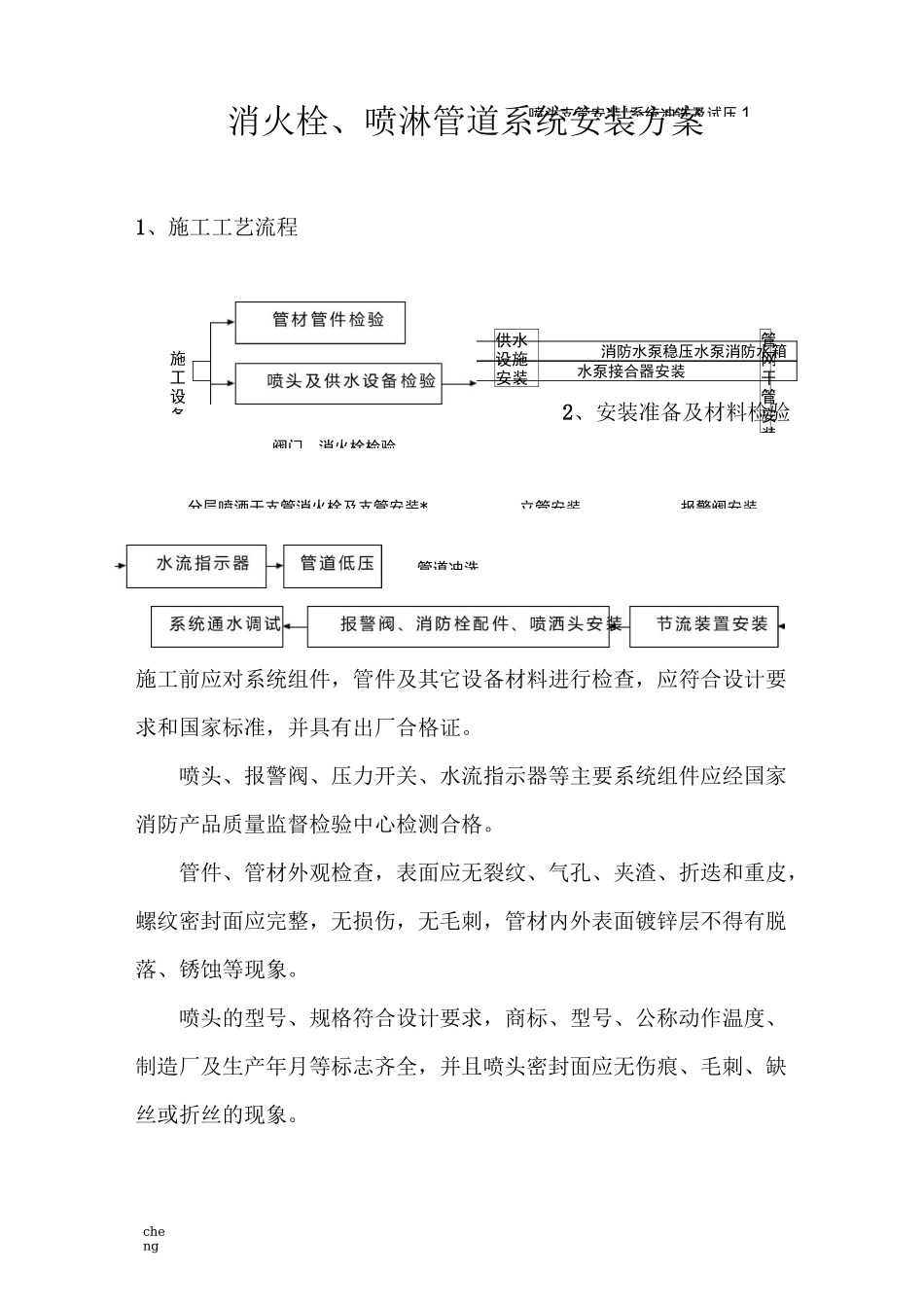

cheng供水设施安装管网干管安装立管安装报警阀安装消火栓、喷淋管道系统安装方案1、施工工艺流程消防水泵稳压水泵消防水箱水泵接合器安装2、安装准备及材料检验施工前应对系统组件,管件及其它设备材料进行检查,应符合设计要求和国家标准,并具有出厂合格证。喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。管件、管材外观检查,表面应无裂纹、气孔、夹渣、折迭和重皮,螺纹密封面应完整,无损伤,无毛刺,管材内外表面镀锌层不得有脱落、锈蚀等现象。喷头的型号、规格符合设计要求,商标、型号、公称动作温度、制造厂及生产年月等标志齐全,并且喷头密封面应无伤痕、毛刺、缺丝或折丝的现象。阀门、消火栓检验施工设备分层喷洒干支管消火栓及支管安装*管道冲洗喷头支管安装"系统冲洗及试压 1cheng进场闭式喷头应进行密封性能抽查,抽查率为 1%并不得少于 5 只,试验压力 3.0MPa,试验时间不得少于 3min,并以无渗漏,无损伤为合格。阀门的型号规格符合设计要求,报警阀除应有商标、型号、规格等标志外,尚应有水流方向的永久性标志,并应逐个进行渗漏试验,试验压力应为额定工作压力的 2 倍,试验时间 5min,阀瓣处应无渗漏。3、供水设施安装消防水泵、稳压泵安装,应符合现行国家标准《机械设备安装工程施工验收规范》的规定。水泵配管安装应在水泵定位找平,稳固后进行,水泵设备不得承受管道的重量,安装顺序为逆上阀,阀门依次与水泵紧密,与水泵相连的法兰先与阀门紧牢,用线坠找直找正后,量出配管尺寸,先点焊在法兰上,然后松开法兰取下来焊接,冷却后再与阀门连接,严禁在阀门上直接焊接。配管法兰应与水泵阀门的法兰相符,法兰螺栓使用一致,阀门手轮方向一致,应便于操作,标高一致,配管排列整齐。水泵吸水管路上水平管段应逐渐坡向水泵吸水口,不应有气囊和漏气现象。4、消火栓及支管安装消火栓箱体应符合设计要求,栓阀为单出口形式。产品均应有消防部门的制造许可证及合格证方可使用。消火栓支管要以栓阀的坐标、标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好,栓阀侧装在箱内时应在箱门cheng开启的一侧,箱门开启应灵活。消火栓箱体安装在轻质隔墙上,应有加固措施。水流指示器安装:安装在每层的水平分支干管上。应水平立装,倾斜度不宜过大,保证叶片活动灵敏,水流指示器前后应保持有 5 倍安装管径长度的直管段,安装时注意水流方向与指示器的箭...
