中国电信E8C终端简易安装指导

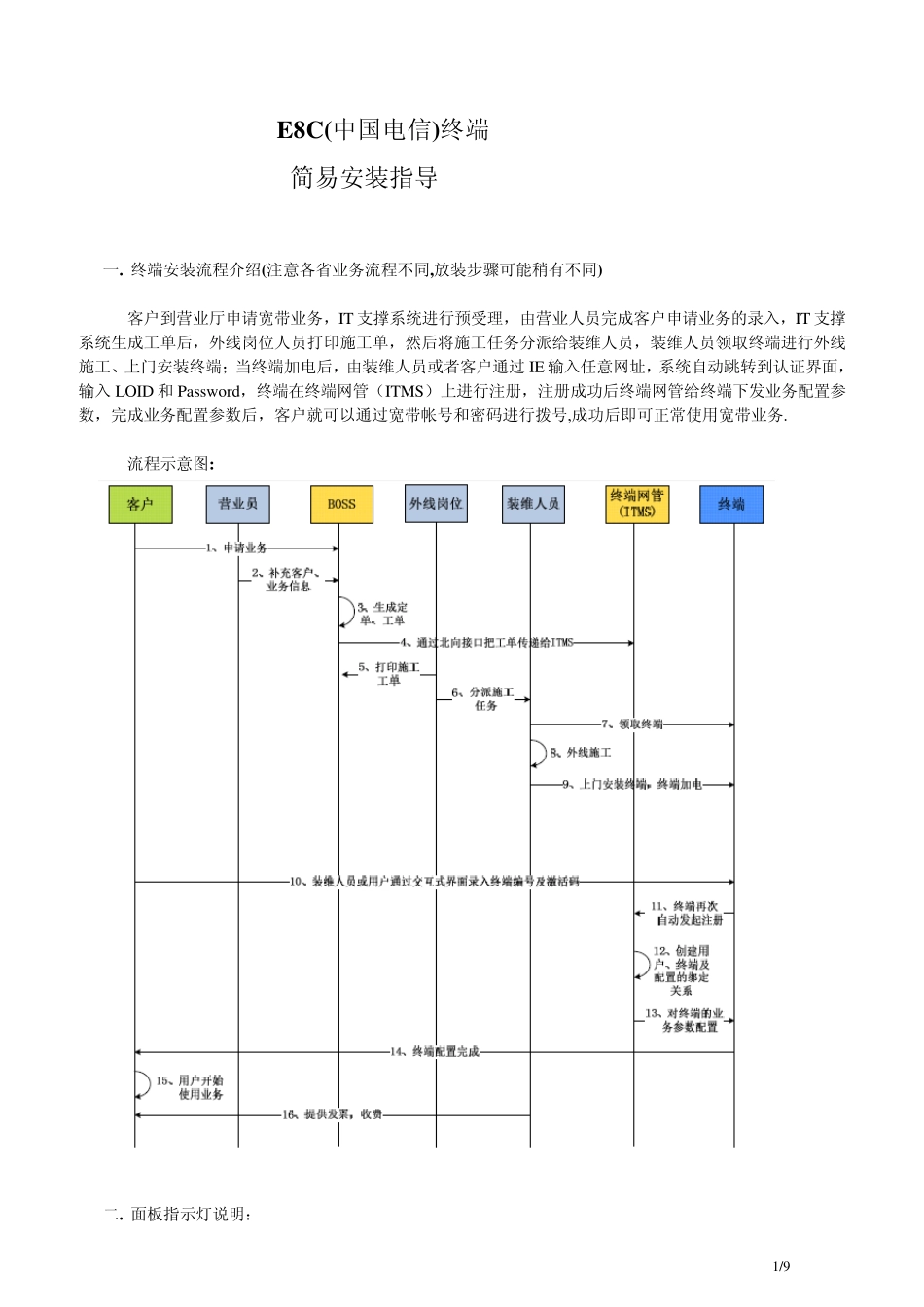

中国电信E8C终端简易安装指导_第1页
1/9
中国电信E8C终端简易安装指导_第2页
2/9

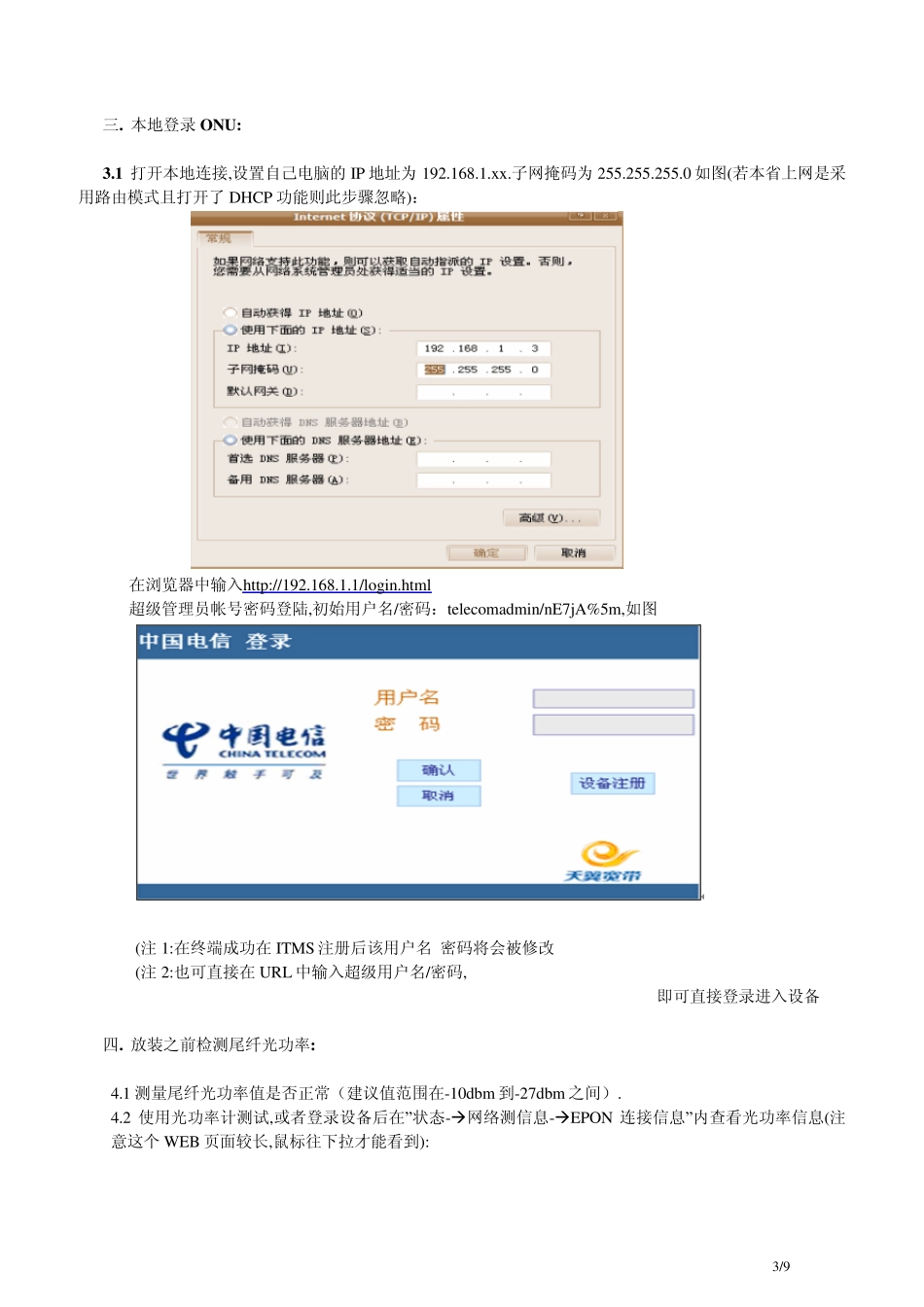

中国电信E8C终端简易安装指导_第3页
3/9
1/9 E8C(中国电信)终端 简易安装指导 一. 终端安装流程介绍(注意各省业务流程不同,放装步骤可能稍有不同) 客户到营业厅申请宽带业务,IT 支撑系统进行预受理,由营业人员完成客户申请业务的录入,IT 支撑系统生成工单后,外线岗位人员打印施工单,然后将施工任务分派给装维人员,装维人员领取终端进行外线施工、上门安装终端;当终端加电后,由装维人员或者客户通过 IE 输入任意网址,系统自动跳转到认证界面,输入LOID 和 Passw ord,终端在终端网管(ITMS)上进行注册,注册成功后终端网管给终端下发业务配置参数,完成业务配置参数后,客户就可以通过宽带帐号和密码进行拨号,成功后即可正常使用宽带业务. 流程示意图: 二. 面板指示灯说明: 2/9 2 .1 前面板指示灯 指 示灯 标识 颜色 状态 描述 电源指示灯 电源 绿色 常亮 电源开启 熄灭 电源关闭 PON口指示灯 网络 E 绿色 常亮 ONU的 MPCP和 OAM链路均已经激活 熄灭 ONU未完成 MPCP和 OAM发现和注册 LOS指示灯 光信号 红色 常亮 上电自检失败/设备处于诊断模式 闪烁 ONU接收光功率低于光接收机灵敏度 熄灭 设备运行正常,ONU接收光功率正常 以太网口状态灯 网口 1、iTV、网口 3、网口 4 绿色 常亮 已经与网卡或 STB 等网络设备连接 闪烁 正在传输数据 熄灭 系统未上电或者网口未连接网络设备 语音状态灯 语音 1、语音 2 绿色 常亮 已经成功注册到软交换机 闪烁 有业务流传输 熄灭 系统未上电或者无法注册到软交换机 2 .2 后面板端口功能 接口/按钮 描述 复位 恢复出厂默认设置。用细针按住孔内按钮 30秒以上,设备将恢复出厂默认值。 电源 电源开关。可以在不使用时,关闭设备以节约能源 直流 12V 电源接口,用于连接电源适配器,内“正极性”,外“负极性”。 网络 E SC/PC单模光纤 EPON接口;用于连接运营商的 EPON光接入网络。 语音 1、语音 2 RJ-11 FXS接口;用于和电话机或传真机连接,提供宽带语音服务 网络 1、iTV、网络 3、网络 4 RJ-45以太网接口;用于连接到本地网络,速率为 10/100Mbps自适应;其中 iTV接口可以用于和 STB机顶盒连接 注:一些版本根据运营商要求,部分关键参数不能通过复位键恢复。 3/9 三. 本地登录 ONU: 3.1 打开本地连接,设置自己电脑的 IP 地址为 192.168.1.x x .子网掩码为 255.255.255.0 如图(若本省上网是采用路由模式且打开...
