中国电信Option60测试VIP专享

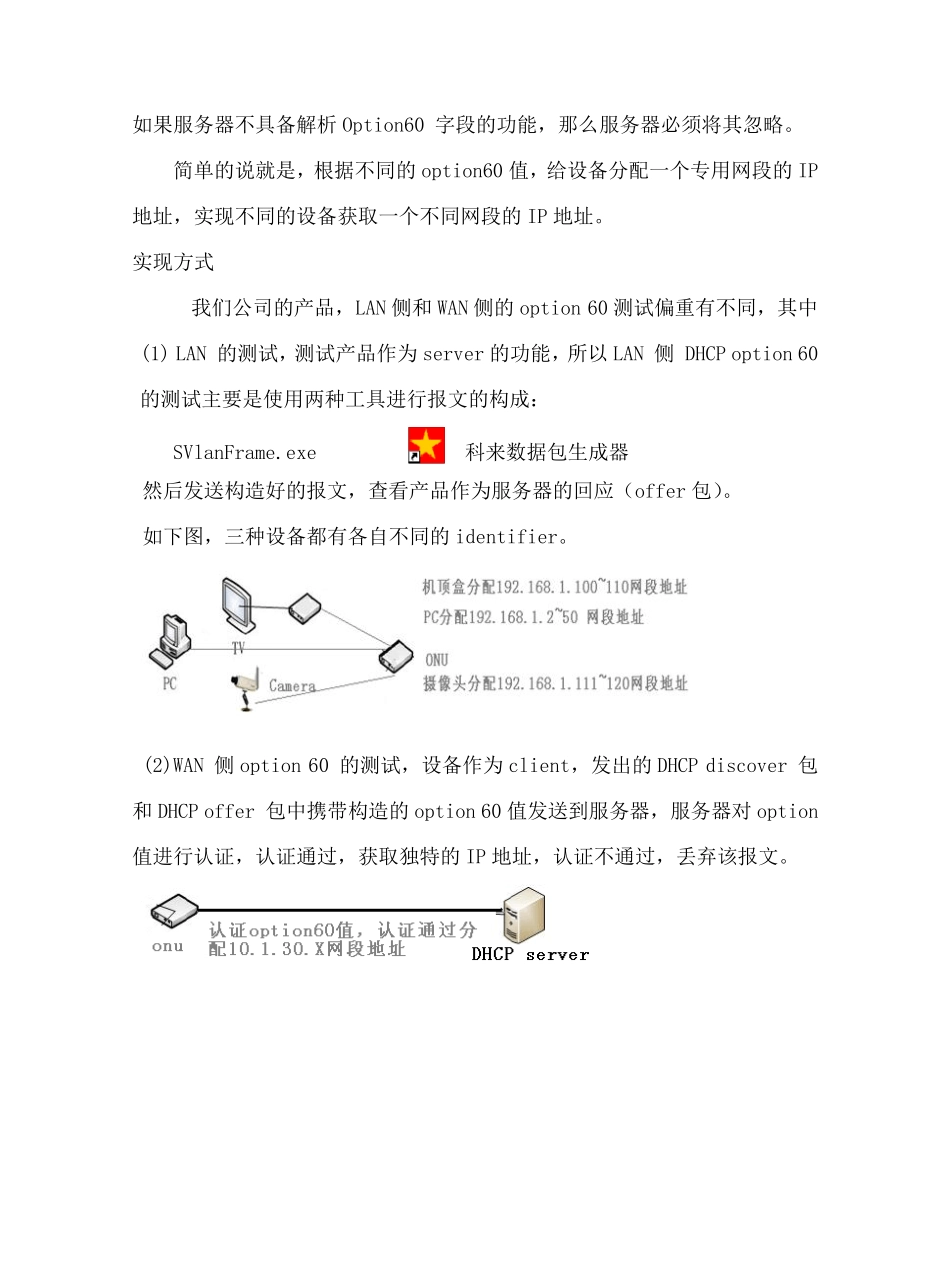

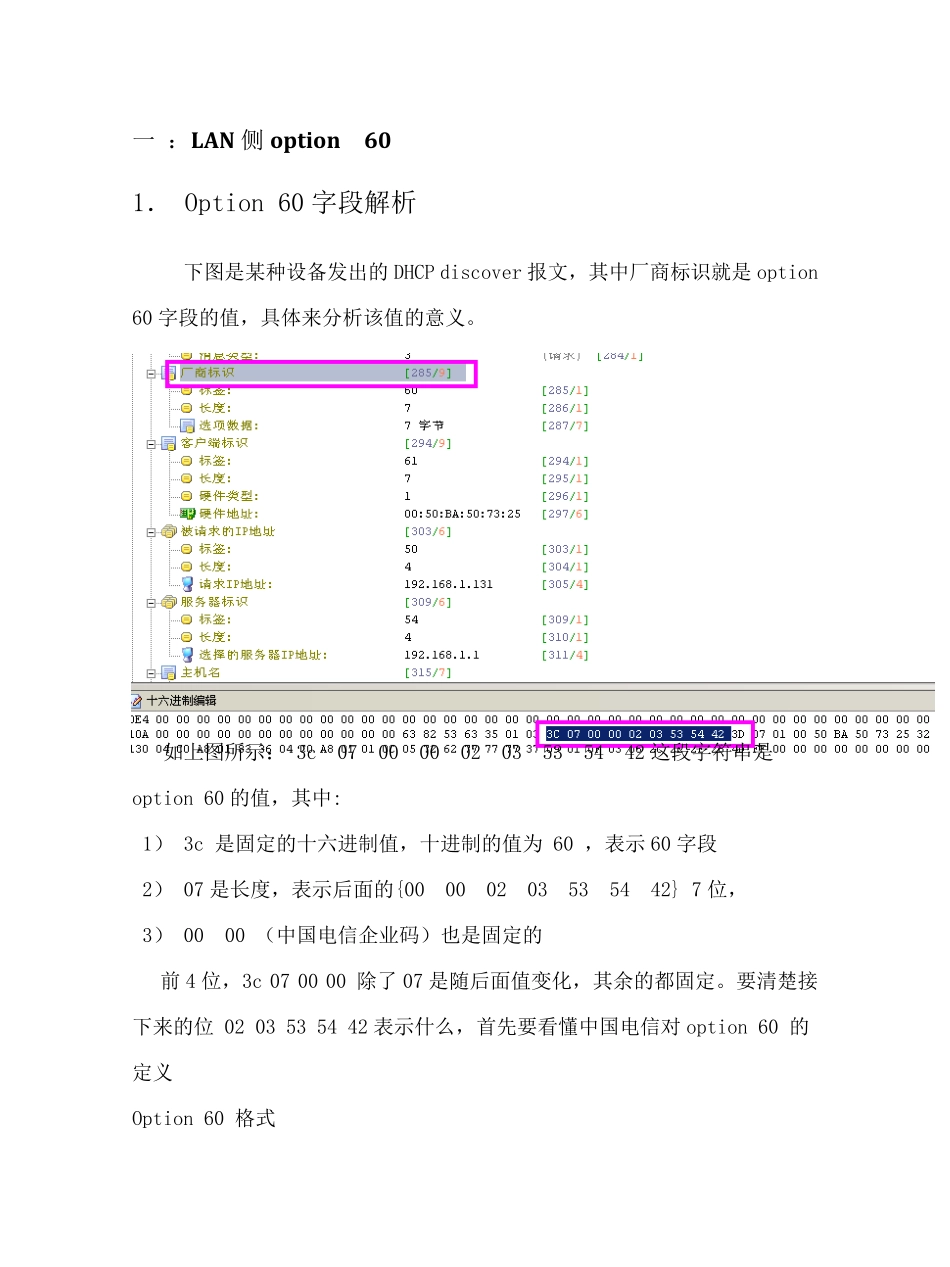

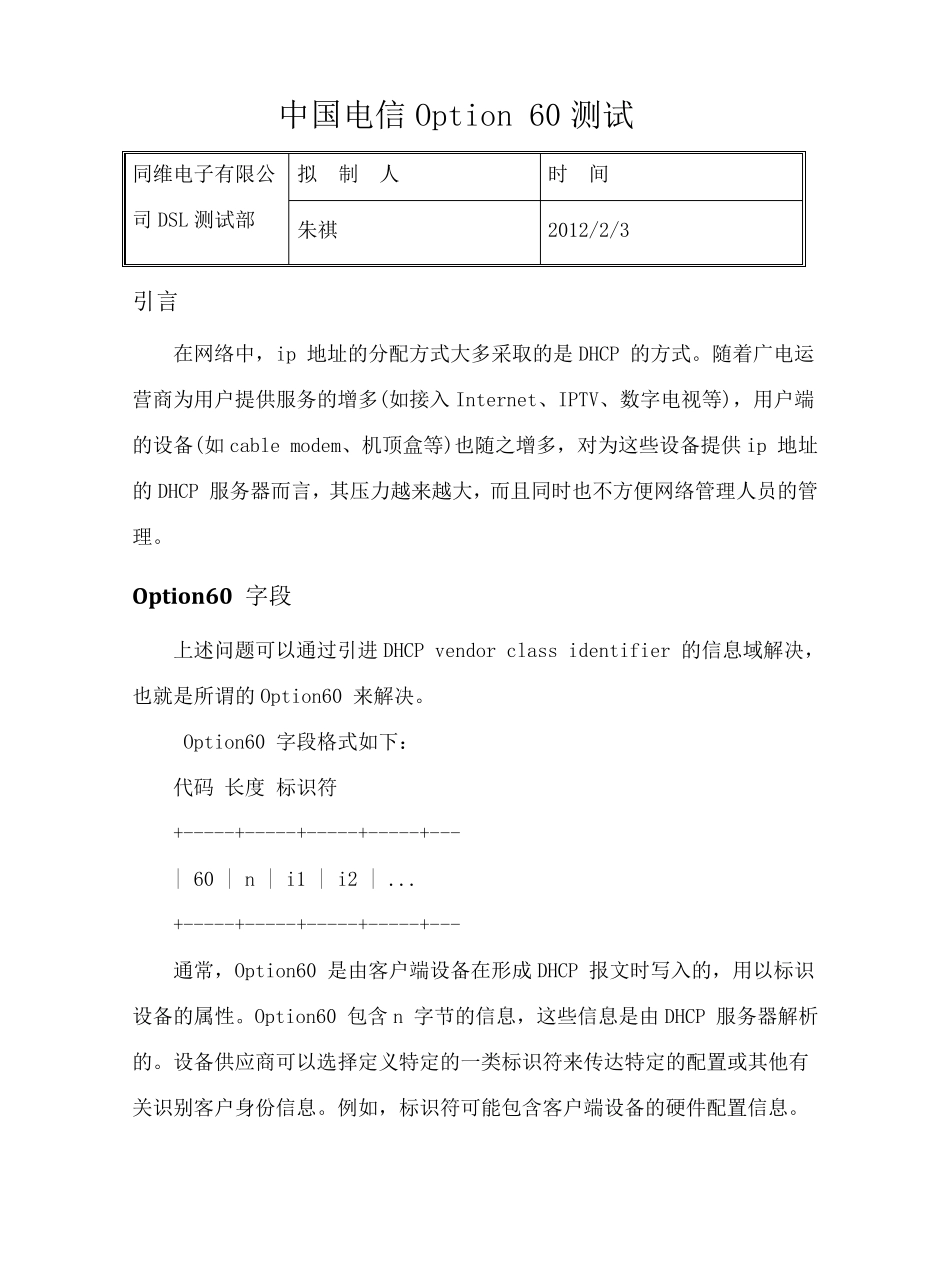

中国电信Option 60 测试 同维电子有限公司DSL 测试部 拟 制 人 时 间 朱祺 2012/2/3 引言 在网络中，ip 地址的分配方式大多采取的是DHCP 的方式。随着广电运营商为用户提供服务的增多(如接入Internet、IPTV、数字电视等)，用户端的设备(如cable modem、机顶盒等)也随之增多，对为这些设备提供ip 地址的DHCP 服务器而言，其压力越来越大，而且同时也不方便网络管理人员的管理。 Option60 字段 上述问题可以通过引进 DHCP vendor class identifier 的信息域解决，也就是所谓的Option60 来解决。 Option60 字段格式如下： 代码 长度 标识符 +-----+-----+-----+-----+--- | 60 | n | i1 | i2 | ... +-----+-----+-----+-----+--- 通常，Option60 是由客户端设备在形成 DHCP 报文时写入的，用以标识设备的属性。Option60 包含 n 字节的信息，这些信息是由 DHCP 服务器解析的。设备供应商可以选择定义特定的一类标识符来传达特定的配置或其他有关识别客户身份信息。例如，标识符可能包含客户端设备的硬件配置信息。如果服务器不具备解析Option60 字段的功能，那么服务器必须将其忽略。 简单的说就是，根据不同的option60 值，给设备分配一个专用网段的IP地址，实现不同的设备获取一个不同网段的IP 地址。 实现方式 我们公司的产品，LAN 侧和 WAN 侧的option 60 测试偏重有不同，其中(1) LAN 的测试，测试产品作为 server 的功能，所以 LAN 侧 DHCP option 60 的测试主要是使用两种工具进行报文的构成： SVlanFrame.exe 科来数据包生成器 然后发送构造好的报文，查看产品作为服务器的回应（offer 包）。 如下图，三种设备都有各自不同的identifier。 (2)WAN 侧 option 60 的测试，设备作为 client，发出的DHCP discover 包和 DHCP offer 包中携带构造的option 60 值发送到服务器，服务器对 option值进行认证，认证通过，获取独特的IP 地址，认证不通过，丢弃该报文。 一 ：LAN 侧option 60 1． Option 60 字段解析 下图是某种设备发出的DHCP discover 报文，其中厂商标识就是option 60 字段的值，具体来分析该值的意义。 如上图所示： 3c 07 00 00 02 03 53 54 42 这段字符串是option 60 的值，其中: 1） 3c 是固定的十六进制值，十进制的值为 60 ，表示 60 字段 2） 07 是长度，表示后面的{00 00 02 03 53 54...
