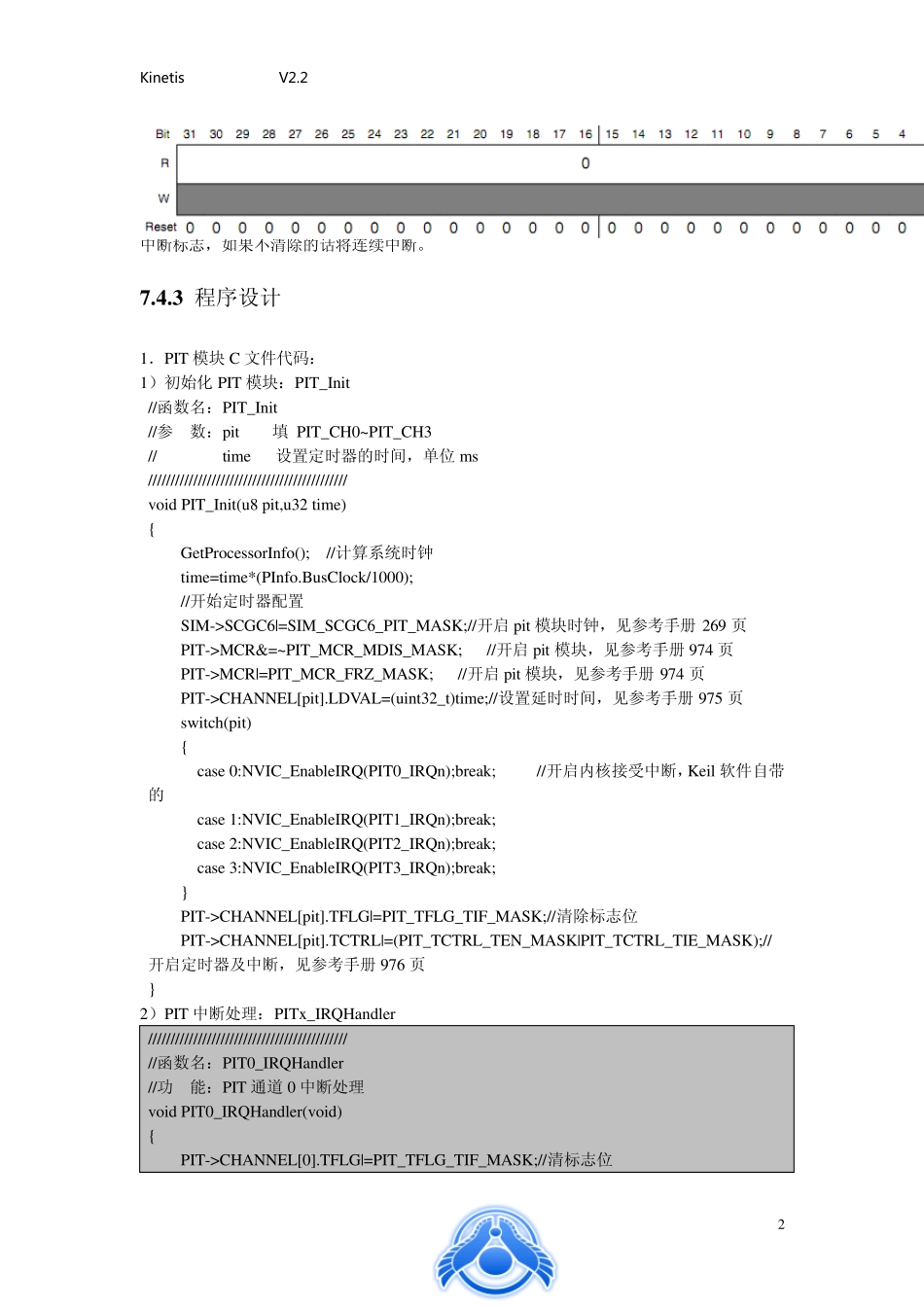

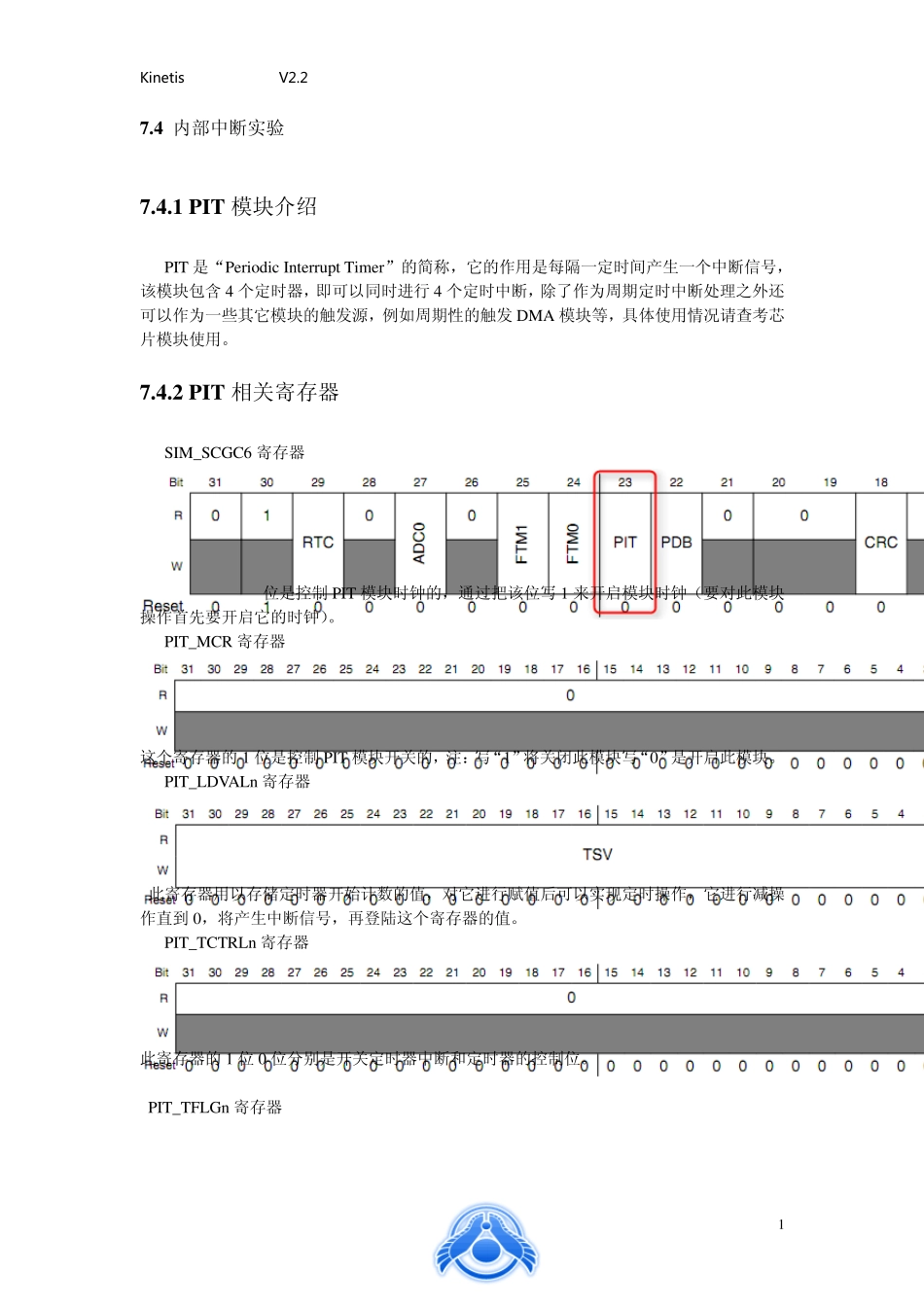

中国石油大学(华东)——Yandld(杨熙)——Kinetis编程入门指南V2.2(经典资料)下_第1页
1/80

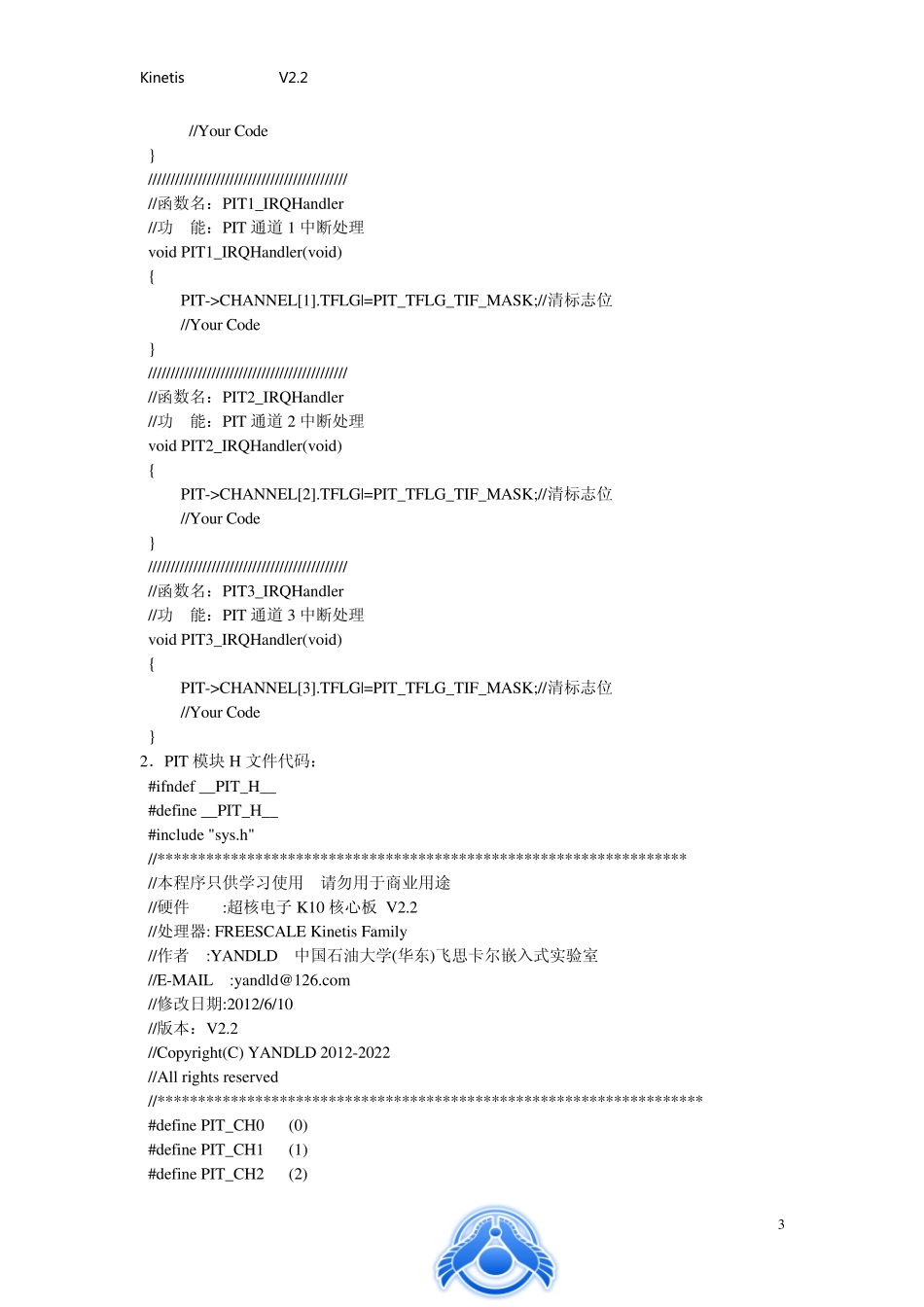

中国石油大学(华东)——Yandld(杨熙)——Kinetis编程入门指南V2.2(经典资料)下_第2页
2/80
中国石油大学(华东)——Yandld(杨熙)——Kinetis编程入门指南V2.2(经典资料)下_第3页
3/80
Kinetis 编程入门指南 V2.2 1 7.4 内部中断实验 7.4.1 PIT 模块介绍 PIT 是“Periodic Interru pt Timer”的简称,它的作用是每隔一定时间产生一个中断信号,该模块包含 4 个定时器,即可以同时进行 4 个定时中断,除了作为周期定时中断处理之外还可以作为一些其它模块的触发源,例如周期性的触发 DMA 模块等,具体使用情况请查考芯片模块使用。 7.4.2 PIT 相关寄存器 SIM_SCGC6 寄存器 这个寄存器的 23 位是控制 PIT 模块时钟的,通过把该位写 1 来开启模块时钟(要对此模块操作首先要开启它的时钟)。 PIT_MCR 寄存器 这个寄存器的 1 位是控制 PIT 模块开关的,注:写“1”将关闭此模块写“0”是开启此模块。 PIT_LDVALn 寄存器 此寄存器用以存储定时器开始计数的值,对它进行赋值后可以实现定时操作,它进行减操作直到 0,将产生中断信号,再登陆这个寄存器的值。 PIT_TCTRLn 寄存器 此寄存器的 1 位 0 位分别是开关定时器中断和定时器的控制位。 PIT_TFLGn 寄存器 Kinetis 编程入门指南 V2.2 2 此寄存器的0 位为中断标志位,0 标志没有中断发生,1 表示中断发生,通过写“1”来清除中断标志,如果不清除的话将连续中断。 7 .4 .3 程序设计 1.PIT 模块 C 文件代码: 1)初始化 PIT 模块:PIT_Init //函数名:PIT_Init //参 数:pit 填 PIT_CH0~PIT_CH3 // time 设置定时器的时间,单位ms //////////////////////////////////////////// void PIT_Init(u8 pit,u32 time) { GetProcessorInfo(); //计算系统时钟 time=time*(PInfo.BusClock/1000); //开始定时器配置 SIM->SCGC6|=SIM_SCGC6_PIT_MASK;//开启 pit 模块时钟,见参考手册 269 页 PIT->MCR&=~PIT_MCR_MDIS_MASK; //开启 pit 模块,见参考手册 974 页 PIT->MCR|=PIT_MCR_FRZ_MASK; //开启 pit 模块,见参考手册 974 页 PIT->CHANNEL[pit].LDVAL=(uint32_t)time;//设置延时时间,见参考手册 975 页 switch(pit) { case 0:NVIC_EnableIRQ(PIT0_IRQn);break; //开启内核接受中断,Keil 软件自带的 case 1:NVIC_EnableIRQ(PIT1_IRQn);break; case 2:NVIC_EnableIRQ(PIT2_IRQn);break; case 3:NVIC_EnableIRQ(PIT3_IRQn);break; } PIT->CHANNEL[pit].TFLG|=PIT_TFLG_TIF_MASK;//清除标志位 PIT->CHANNEL[pit].TCTRL|=(PIT_TCTRL_TEN_MASK|PIT_TCTRL_TIE_MASK);...
