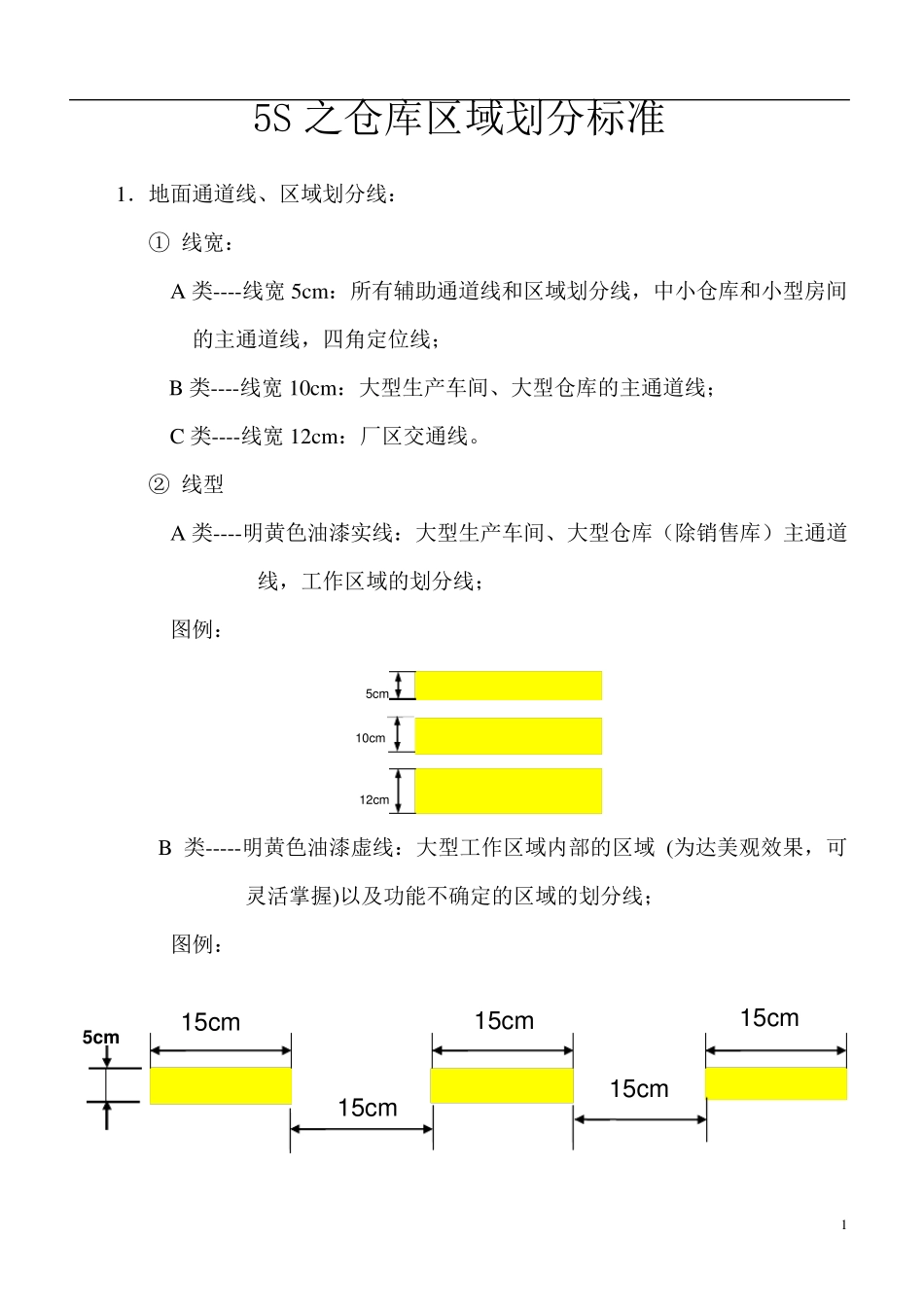

1 5S 之仓库区域划分标准 1．地面通道线、区域划分线： ① 线宽： A 类----线宽 5cm ：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线； B 类----线宽 10cm ：大型生产车间、大型仓库的主通道线； C 类----线宽 12cm ：厂区交通线。 ② 线型 A 类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线； 图例： B 类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线； 图例： 5cm 10cm 12cm 15cm 15cm 15cm 15cm 15cm 5cm 2 C 类----红色虚线：不良品摆放区的划分线； 图例： D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）； 图例： E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例： 说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下， 可用在地面直接贴胶带的方式代替刷油漆。 2．定位线 A 类----- 设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样； 15cm 15cm 15cm 15cm 15cm 5cm 5cm 5cm 5cm 3 图例： B 类-----不良品区的定位：用红色封闭线； 图例： C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例： 2cm 5cm 2cm 5cm 3cm 20cm 5cm 20cm 不合格品区 4 D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线； 图例： E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间 的斑马式填充线； 2cm 5cm 说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径； 20cm 5 说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右； 手推式灭火器 壁挂式灭火器 说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右； 6 F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向； G 类----货架的定位： 通道非通道 H 类----门开闭线： 液压车停放区 区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm。 通 道 5cm 5cm 图例： 5cm 5cm 5cm 5cm 5cm 5cm 5cm 5cm 7 单开门： 双开门： I 类----限高线： 3．刷油漆的注意事项 因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。 2.5cm 5cm 限高4.5m 5cm
