以太网物理接口类型介绍与信号定义

以太网物理接口类型介绍与信号定义_第1页
1/17

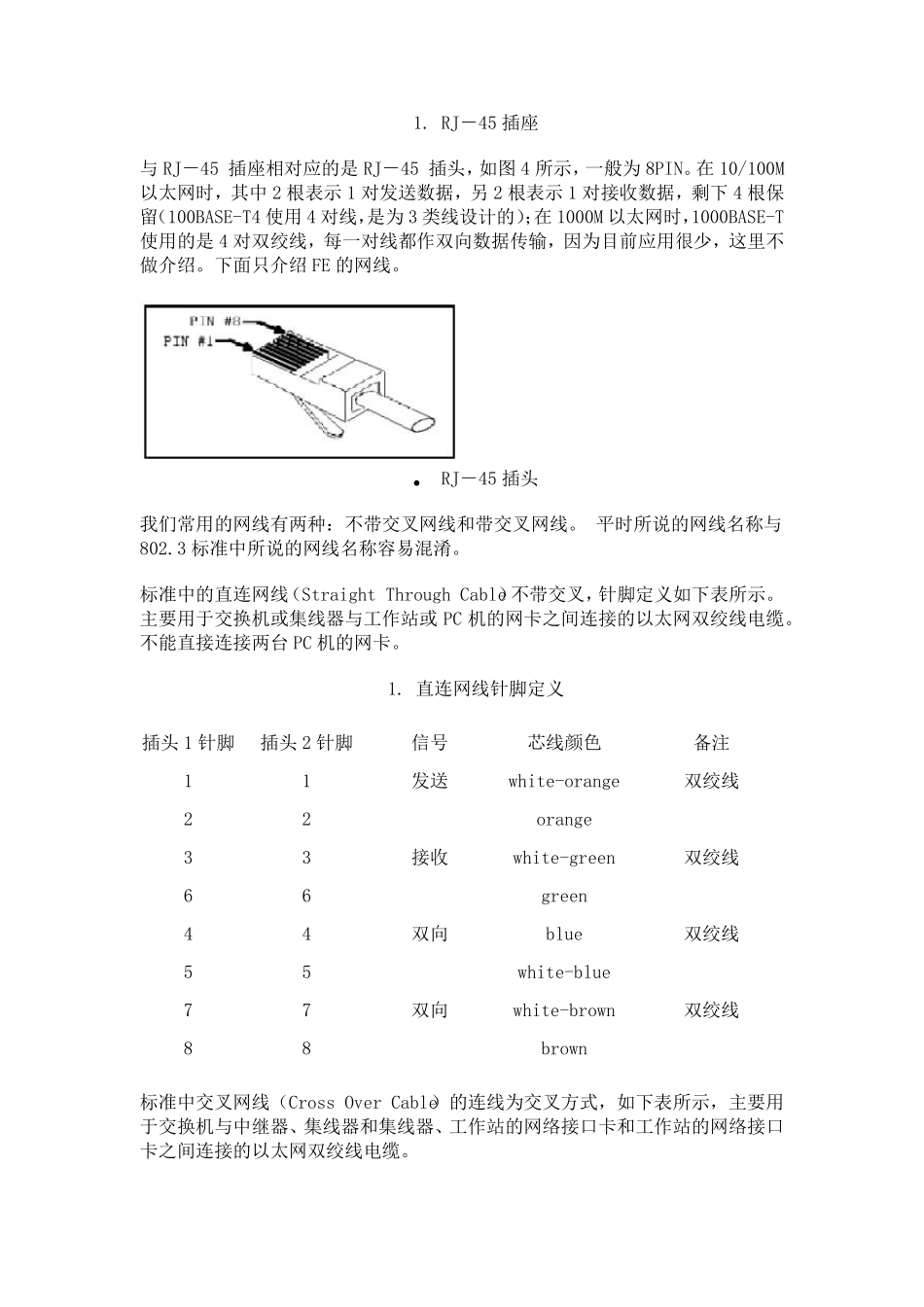

以太网物理接口类型介绍与信号定义_第2页
2/17

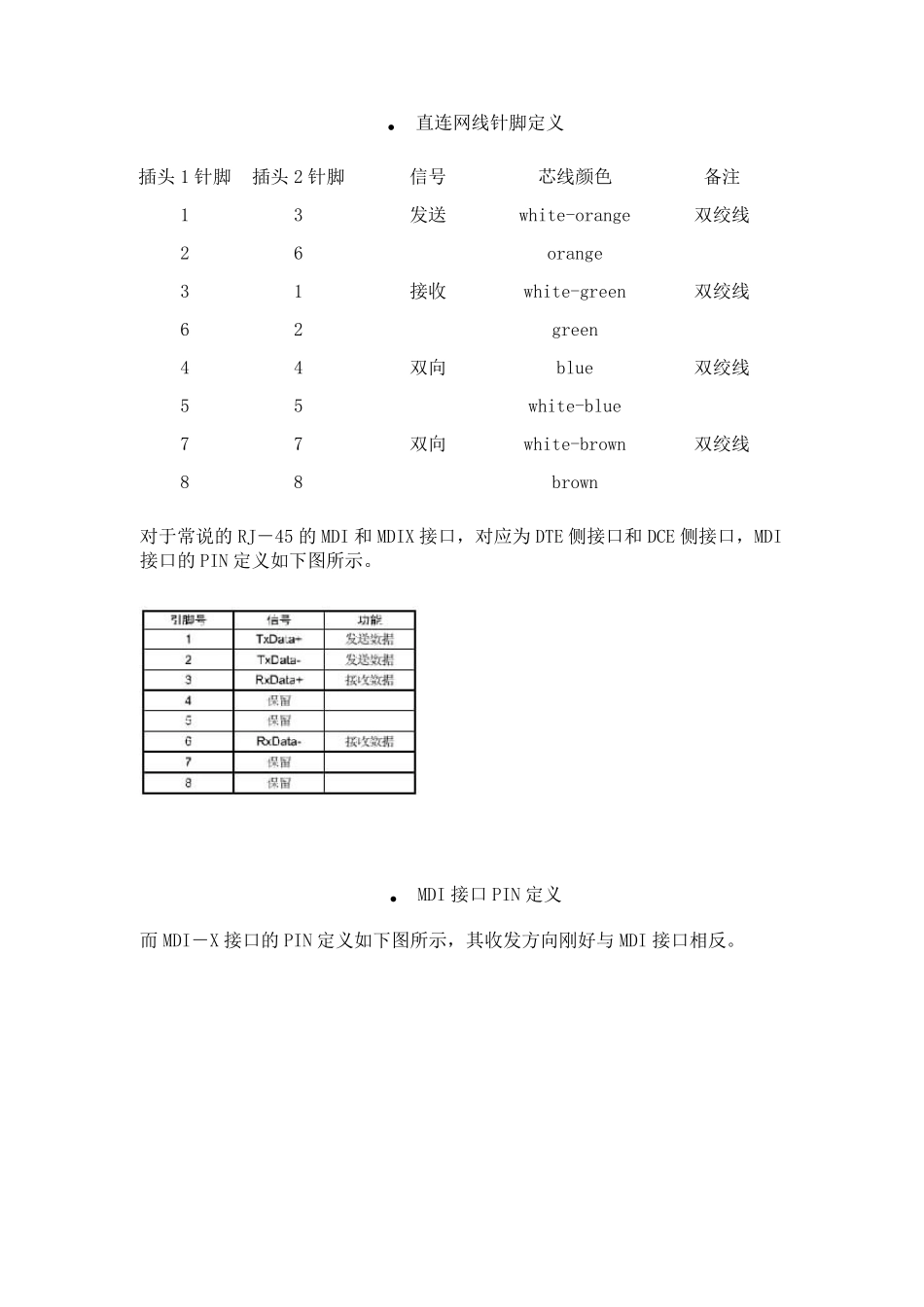

以太网物理接口类型介绍与信号定义_第3页
3/17
以太网物理接口介绍 一、 以太网接口类型 以太网接口常用有双绞线接口(俗称电口)和光纤接口(俗称光口)2 种。另外还有早期的同轴电缆接口。 下面是常用以太网接口的代号: 10BASE2: 采用细同轴电缆接口的 IEEE 802.3 10Mb/s 物理层规格 (参见 IEEE 802.3 Clause 10.) 10BASE5: 采用粗同轴电缆接口的 IEEE 802.3 10Mb/s 物理层规格 (参见 IEEE 802.3 Clause 8.) 10BASE-F:采用光纤电缆接口的 IEEE 802.3 10Mb/s 物理层规格 (参见 IEEE 802.3 Clause 15.) 10BASE-T:采用电话双绞线的 IEEE 802.3 10Mb/s 物理层规格 (参见 IEEE 802.3 Clause 14.) 100BASE-FX: 采用两个光纤的 IEEE 802.3 100Mb/s 物理层规格 (参见 IEEE 802.3 Clauses 24 and 26.) 100BASE-T2: 采用两对 3 类线或更好的平衡线缆的 IEEE 802.3 100 Mb/s 物理层规格 (参见 IEEE 802.3 Clause 32.) 100BASE-T4: 采用四对 3、4、5 类线非屏蔽双绞线的 IEEE 802.3 100 Mb/s 物理层规格 (参见 IEEE 802.3 Clause 23.) 100BASE-TX: 采用两对 5 类非屏蔽双绞线或屏蔽双绞线的 IEEE 802.3 100 Mb/s 物理层规格 (参见 IEEE 802.3 Clauses 24 and 25.) 1000BASE-CX: 1000BASE-X 在特制的屏蔽电缆传输的接口规格(参见 IEEE 802.3 Clause 39.) 1000BASE-LX: 1000BASE-X 采用单模或多模长波激光器的规格(参见 IEEE 802.3 Clause 38.) 1000BASE-SX: 1000BASE-X 采用多模短波激光器的规格(参见 IEEE 802.3 Clause 38.) 1000BASE-T: 采用四对五类平衡电缆的 1000 Mb/s 物理层规格 (参见 IEEE 802.3 Clause 40.) 1. 电口 电口传输距离标准为 100m,电口采用 RJ-45 接口。这是一种习惯的叫法,实际上 RJ45 只是一种接线方式,此处沿用习惯的叫法。RJ-45 插座可以分为屏蔽式和非屏蔽式、直插式和侧插式、带 LED 灯和不带 LED 灯,有单端口、两端口、单排四端口、单排 6 端口、单排 8 端口、双排 8 端口、双排 12 端口、双排 16 端口等,有 8PIN、6PIN 和 4PIN。图 3 所示是常用的屏蔽式、侧插、带 LED 指示灯、单排四端口的 RJ-45 插座。其中 LED 指示灯是绿色和黄色,按公司规范可以分别表示 LINK(链路完整)和 ACT(有收发活动)等。 1. RJ-45 插座 与RJ-45 插座相对应的是RJ-45 插头,如图4 所示,一般...
