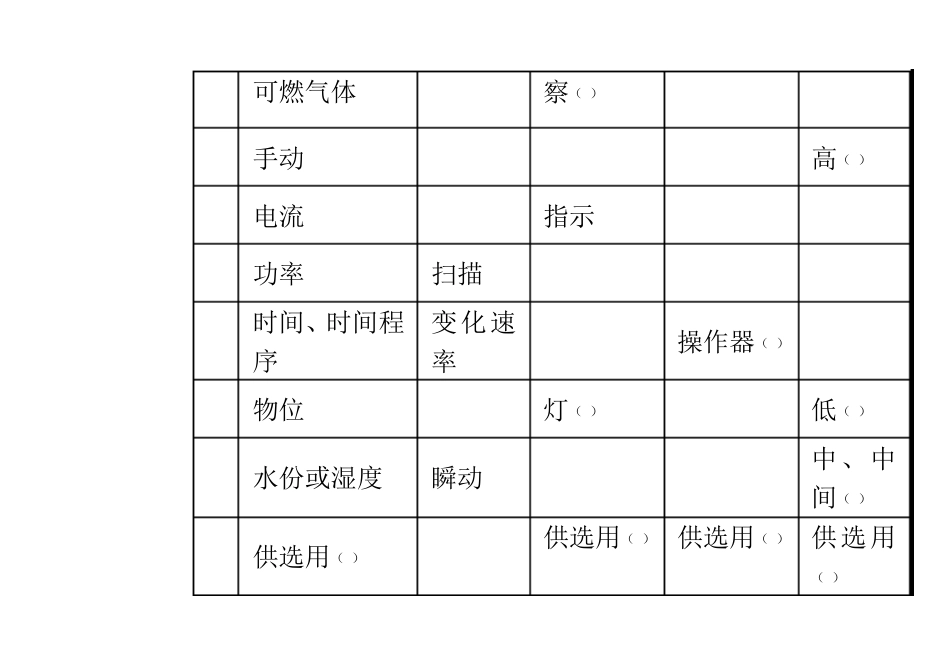

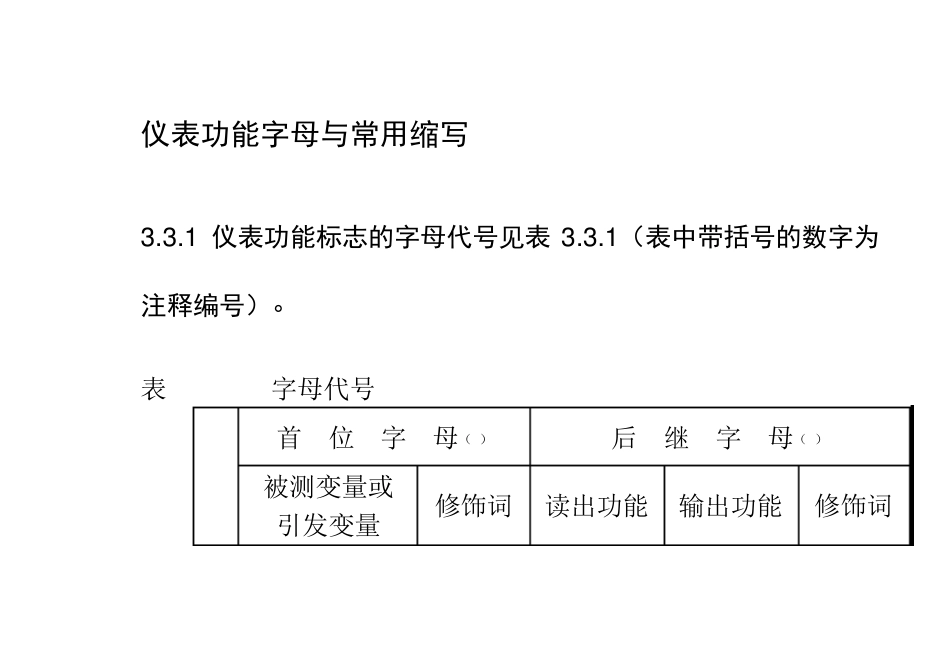

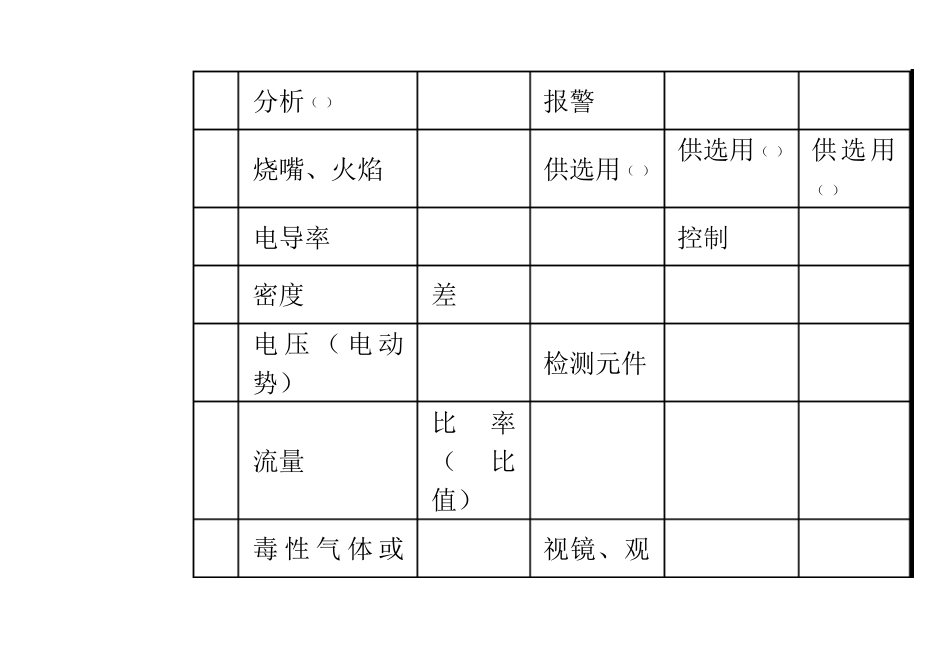

仪表功能字母与常用缩写 3 .3 .1 仪表功能标志的字母代号见表3 .3 .1 （表中带括号的数字为注释编号）。 表3.3.1 字母代号 首 位 字 母（1） 后 继 字 母（2） 被测变量或引发变量 修饰词 读出功能 输出功能 修饰词 A 分析（3） 报警 B 烧嘴、火焰 供选用（4） 供选用（4） 供选用（4） C 电导率 控制 D 密度 差 E 电 压 （电 动势） 检测元件 F 流量 比率（比值） G 毒 性 气 体 或 视镜、观 可燃气体 察（5） H 手动 高（6） I 电流 指示 J 功率 扫描 K 时间、时间程序 变化速率 操作器（8） L 物位 灯（9） 低（6） M 水份或湿度 瞬动 中、中间（6） N 供选用（4） 供选用（4） 供选用（4） 供选用（4） O 供选用（4） 节流孔 P 压力、真空 连接或测试点 Q 数量 积算、累计 R 核辐射 记录、DCS 趋势记录 S 速度、频率 安全（10） 开关、联锁 T 温度 传送（变送） U 多变量（11） 多功能（12） 多功能（12） 多功能（12） V 振动、机械监视 阀、风门、百叶窗 W 重量、力 套管 X 未分类（13） X轴 未分类（13） 未分类（13） 未分类（13） Y 时间、状态（14） Y轴 继 动器（继 电器）计算器、转换器（15） Z 位置、尺寸 Z 轴 驱动器、 执行元件 注： ( 1 ) “首位字母”在一般悄况下为单个表示被测变量或引发变量的字母（简称变量字母），在首位字母附加修饰字母后，首位字母则为首位字母+修饰字母。 ( 2 ) “后继字母”可根据需要为一个字母（读出功能）、或二个字母（读出功能+输出功能）、或三个字母（读出功能+输出功能+读出功能）等。 ( 3 ) “分析（A ) ”指本表中未予规定的分析项目，当需指明具体的分析项目时，应在表示仪表位号的图形符号（圆圈或正方形）旁标明。如分析二氧化碳含量，应在图形符号外标注CO2，而不能用CO2代替仪表标志中的“A”。 ( 4 ) “供选用”指此字母在本表的相应栏目处中未规定其含义，可根据使用者的需要确定其含义，即该字母作为首位字母表示一种含义，而作为后继字母时则表示另一种含义。并在具体工程的设计图例中作出规定。 ( 5 ) “视镜、观察（G）”表示用于对工艺过程进行观察的现场仪表和视镜，如玻璃液位计、窥视镜等。 ( 6 ) “高（H )”、“低（L )”、“中（M )”应与被测量值相对应，而并非与仪表输出的信号值相对应。H 、L ...
