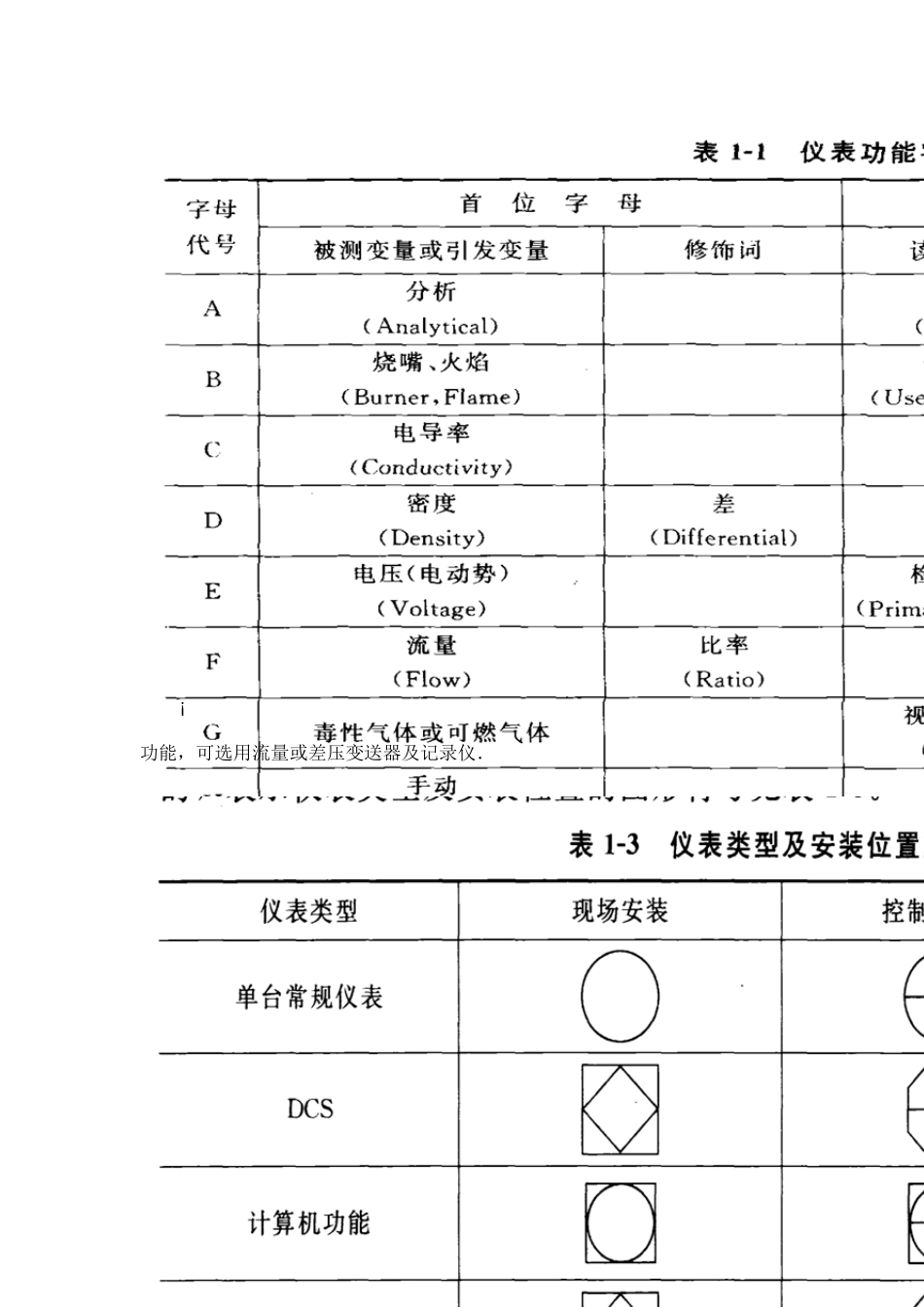

仪表流程图中常用图例符号 PI：代表压力显示 PT：代表压力变送 PIT：压力显示变送 TI：代表温度显示 TE：温度测量元件 TT：代表温度变送 圆圈加文字：代表就地表 方框圆圈加文字：代表控制室显示（DCS）带报警 CW ：代表循环冷却水 CW R：代表循环冷却水回水 CR 为中控按钮 HS 为电机现场起停按钮。 LSH 现场高开关 LAH 液位高报警（但是从流程图上看应该是低报警更合理，毕竟压缩机入口分离罐应该有一定液封才合理呀） LSHH 高高报警或者联锁开关（单圆圈是现场仪表、外带方框是中控信号） KV 是顺控阀门（当然中控人员有权限自己也可以开关） HPV：高点放空 LPD：低点排放 ¡ 功能，可选用流量或差压变送器及记录仪． ①功能标志只表示仪表的功能，不表示仪表的结构．例如，要实现 FR（流量记录） ②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符．例如，某液位控制系统中的控制阀，其功能标志应为 LV，而不是 FV． ¡ ③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。如在首位字母 P、T 后面加 D，变成 PD、TD，分别表示压差．温差． ④功能标志的后继字母后面可以附加一个或两个修饰字母，以对其功能进行修饰功能标志 PAH，后继字母 A后面加 H，表示压力的报警为高限报警。
