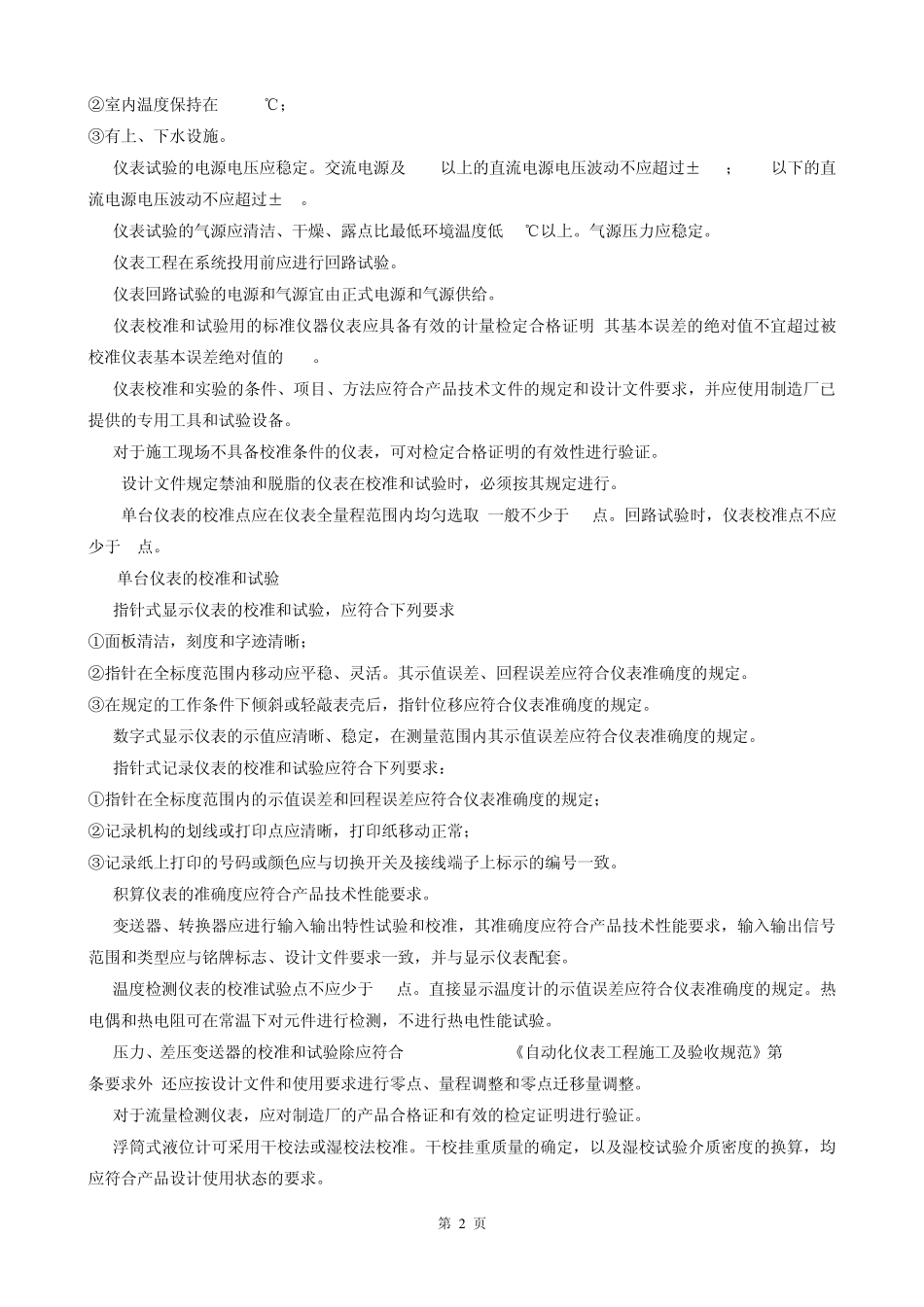

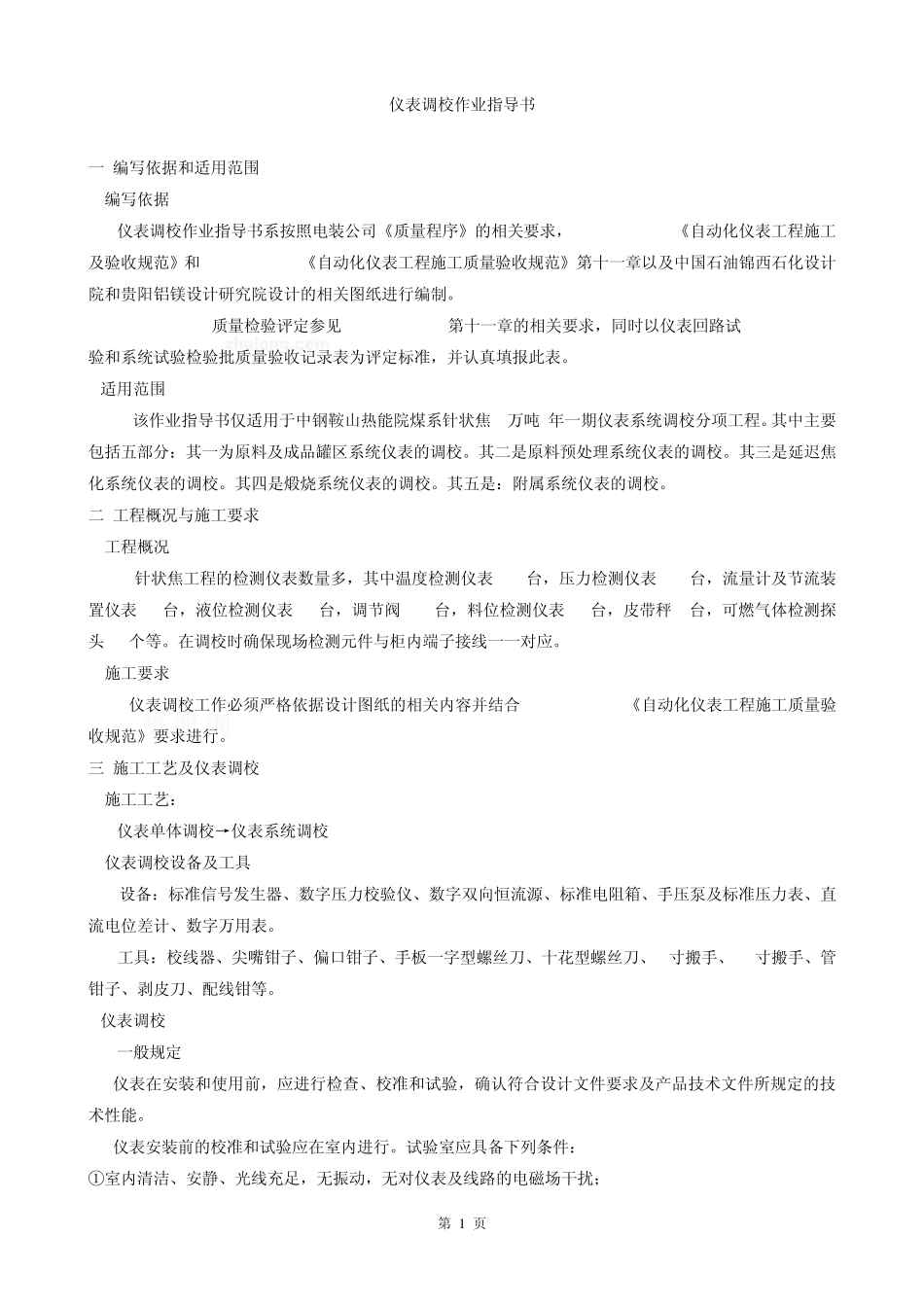

第 1 页 仪表调校作业指导书 一.编写依据和适用范围 1.编写依据 1.1仪表调校作业指导书系按照电装公司《质量程序》的相关要求，GB 50093-2002《自动化仪表工程施工及验收规范》和 GB50131-2007《自动化仪表工程施工质量验收规范》第十一章以及中国石油锦西石化设计院和贵阳铝镁设计研究院设计的相关图纸进行编制。 1.2质量检验评定参见 GB50131-2007第十一章的相关要求，同时以仪表回路试 验和系统试验检验批质量验收记录表为评定标准，并认真填报此表。 2适用范围 该作业指导书仅适用于中钢鞍山热能院煤系针状焦 8万吨/年一期仪表系统调校分项工程。其中主要包括五部分：其一为原料及成品罐区系统仪表的调校。其二是原料预处理系统仪表的调校。其三是延迟焦化系统仪表的调校。其四是煅烧系统仪表的调校。其五是：附属系统仪表的调校。 二.工程概况与施工要求 1.工程概况 针状焦工程的检测仪表数量多，其中温度检测仪表 224台，压力检测仪表 166台，流量计及节流装置仪表 94台，液位检测仪表 97台，调节阀115台，料位检测仪表 14台，皮带秤2台，可燃气体检测探头37个等。在调校时确保现场检测元件与柜内端子接线一一对应。 2.施工要求 仪表调校工作必须严格依据设计图纸的相关内容并结合GB50131-2007《自动化仪表工程施工质量验收规范》要求进行。 三.施工工艺及仪表调校 1.施工工艺： 1.1仪表单体调校→仪表系统调校 2.仪表调校设备及工具 2.1设备：标准信号发生器、数字压力校验仪、数字双向恒流源、标准电阻箱、手压泵及标准压力表、直流电位差计、数字万用表。 2.2工具：校线器、尖嘴钳子、偏口钳子、手板一字型螺丝刀、十花型螺丝刀、6寸搬手、12寸搬手、管钳子、剥皮刀、配线钳等。 3仪表调校 3.1一般规定 (1)仪表在安装和使用前，应进行检查、校准和试验，确认符合设计文件要求及产品技术文件所规定的技术性能。 (2)仪表安装前的校准和试验应在室内进行。试验室应具备下列条件： ①室内清洁、安静、光线充足，无振动，无对仪表及线路的电磁场干扰； 第 2 页 ②室内温度保持在10-35℃； ③有上、下水设施。 (3)仪表试验的电源电压应稳定。交流电源及60V以上的直流电源电压波动不应超过±10%；60V以下的直流电源电压波动不应超过±5%。 (4)仪表试验的气源应清洁、干燥、露点比最低环境温度低 10℃以上。气源压力应稳定。 (5)仪表工程在系统投用前应进行回路试验。 (6)仪表回路试验的电源和气源...
