任务7安装和调试三相异步电动机顺序控制线路教案2

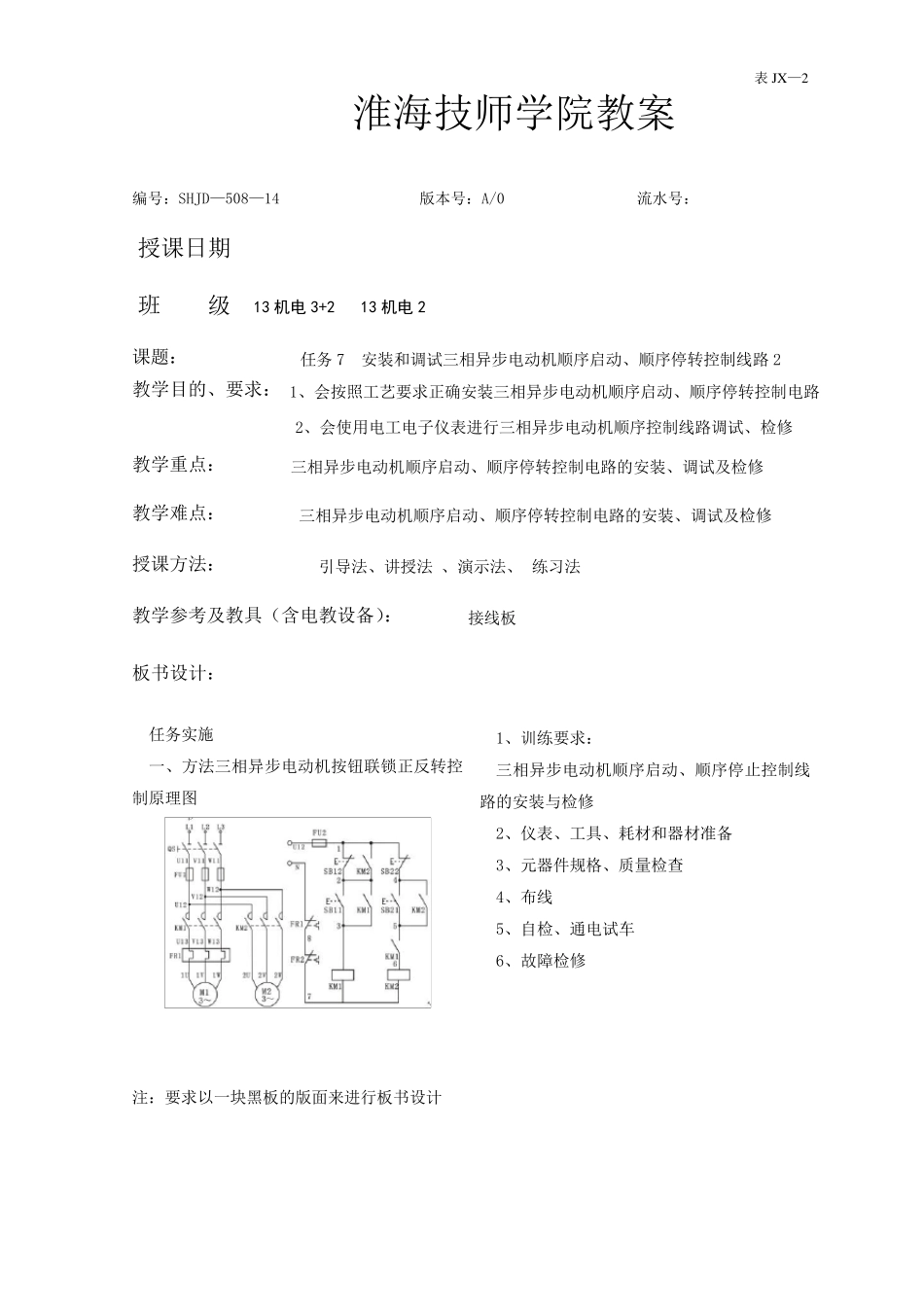

任务7安装和调试三相异步电动机顺序控制线路教案2_第1页
1/6

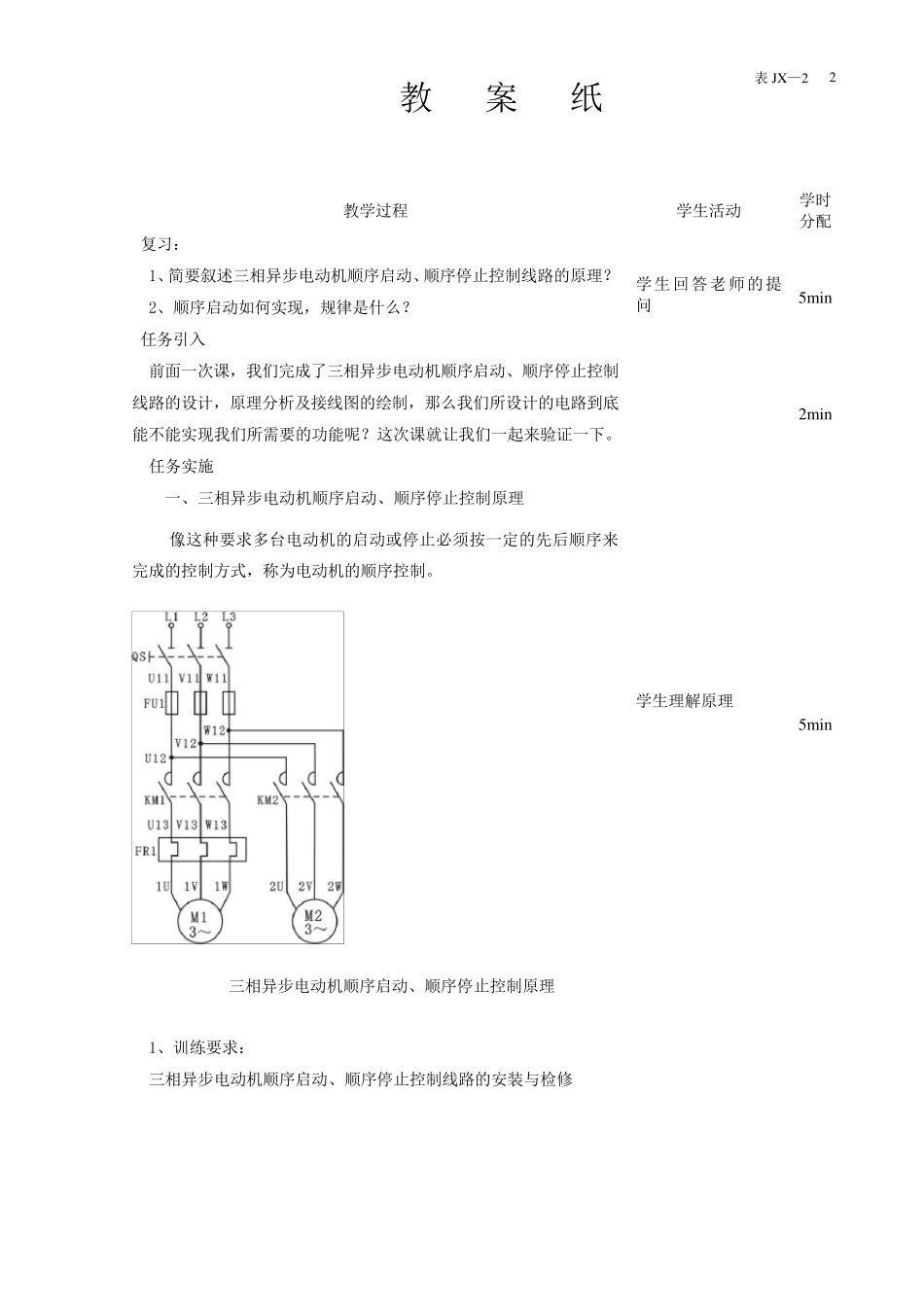

任务7安装和调试三相异步电动机顺序控制线路教案2_第2页
2/6

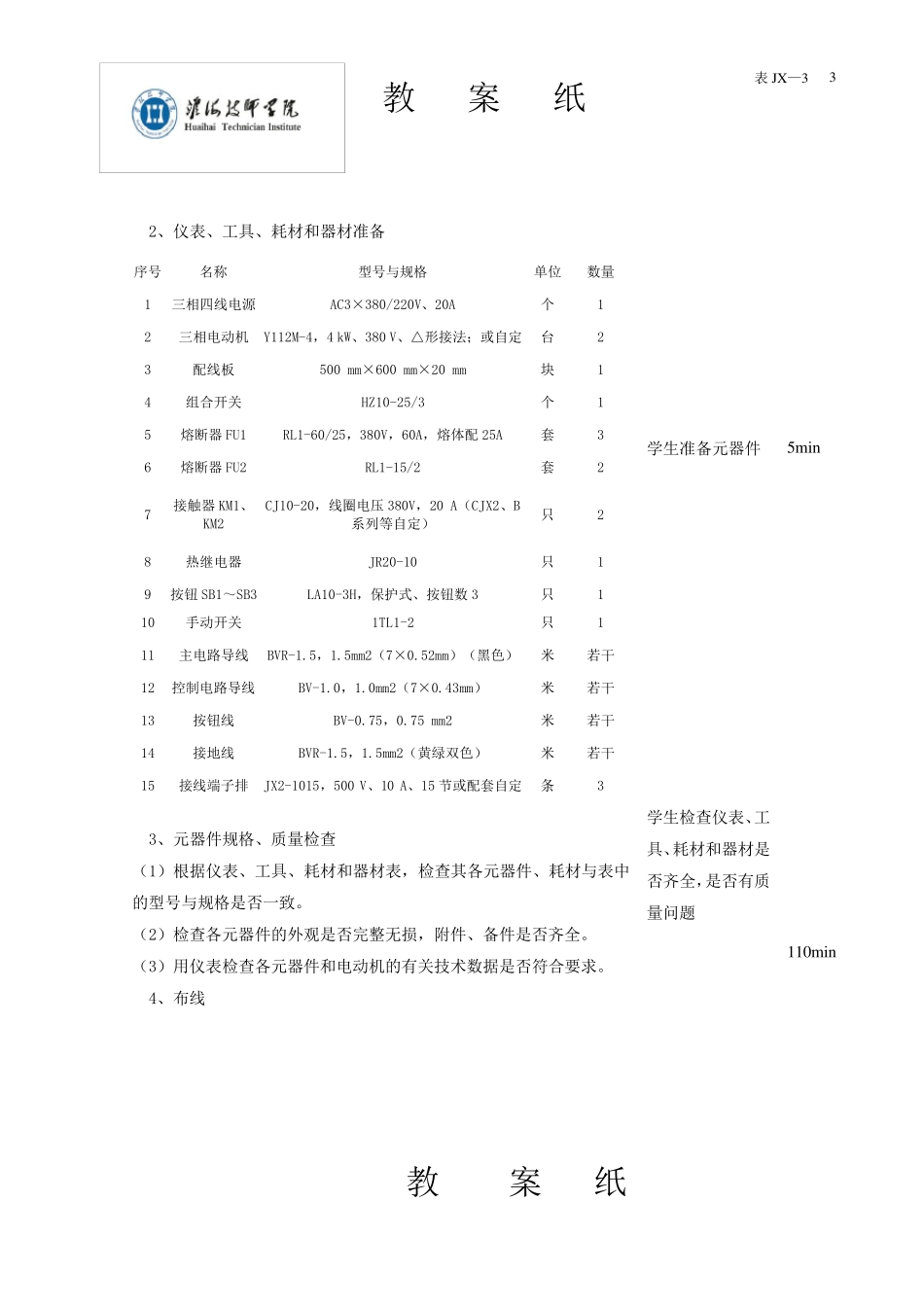

任务7安装和调试三相异步电动机顺序控制线路教案2_第3页
3/6
表JX —2 淮海技师学院教案 编号:SHJD—508—14 版本号:A/0 流水号: 授课日期 班 级 13 机电 3+2 13 机电 2 课题: 任务 7 安装和调试三相异步电动机顺序启动、顺序停转控制线路 2 教学目的、要求: 1、会按照工艺要求正确安装三相异步电动机顺序启动、顺序停转控制电路 2、会使用电工电子仪表进行三相异步电动机顺序控制线路调试、检修 教学重点: 三相异步电动机顺序启动、顺序停转控制电路的安装、调试及检修 教学难点: 三相异步电动机顺序启动、顺序停转控制电路的安装、调试及检修 授课方法: 引导法、讲授法 、演示法、 练习法 教学参考及教具(含电教设备): 接线板 板书设计: 任务实施 一、方法三相异步电动机按钮联锁正反转控制原理图 1、训练要求: 三相异步电动机顺序启动、顺序停止控制线路的安装与检修 2、仪表、工具、耗材和器材准备 3、元器件规格、质量检查 4、布线 5、自检、通电试车 6、故障检修 注:要求以一块黑板的版面来进行板书设计表JX—2 2 教 案 纸 教学过程 学生活动 学时分配 复习: 1、简要叙述三相异步电动机顺序启动、顺序停止控制线路的原理? 2、顺序启动如何实现,规律是什么? 任务引入 前面一次课,我们完成了三相异步电动机顺序启动、顺序停止控制线路的设计,原理分析及接线图的绘制,那么我们所设计的电路到底能不能实现我们所需要的功能呢?这次课就让我们一起来验证一下。 任务实施 一、三相异步电动机顺序启动、顺序停止控制原理 像这种要求多台电动机的启动或停止必须按一定的先后顺序来完成的控制方式,称为电动机的顺序控制。 三相异步电动机顺序启动、顺序停止控制原理 1、训练要求: 三相异步电动机顺序启动、顺序停止控制线路的安装与检修 学生回答老师的提问 学生理解原理 5min 2min 5min 表JX—3 3 教 案 纸 教 案 纸 2、仪表、工具、耗材和器材准备 序号 名称 型号与规格 单位 数量 1 三相四线电源 AC3×380/220V、20A 个 1 2 三相电动机 Y112M-4,4 kW、380 V、△形接法;或自定 台 2 3 配线板 500 mm×600 mm×20 mm 块 1 4 组合开关 HZ10-25/3 个 1 5 熔断器FU1 RL1-60/25,380V,60A,熔体配 25A 套 3 6 熔断器FU2 RL1-15/2 套 2 7 接触器KM1、 KM2 CJ10-20,线圈电压 380V,20 A(CJX2、B系列等自定) 只 2 8 热继电器 JR20-10 只 1 9 按钮...
