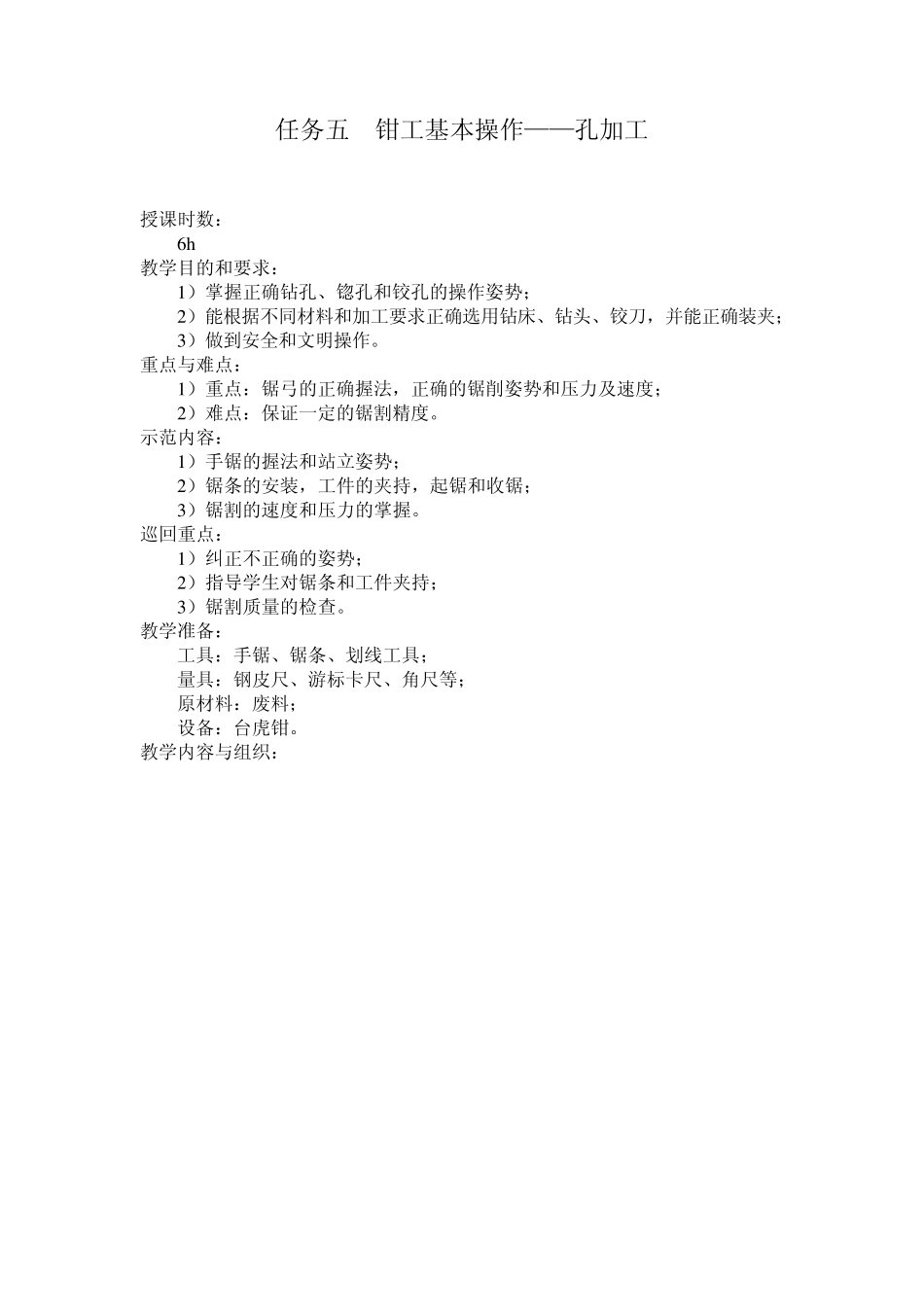

任务五钳工基本操作孔加工_第1页
1/13

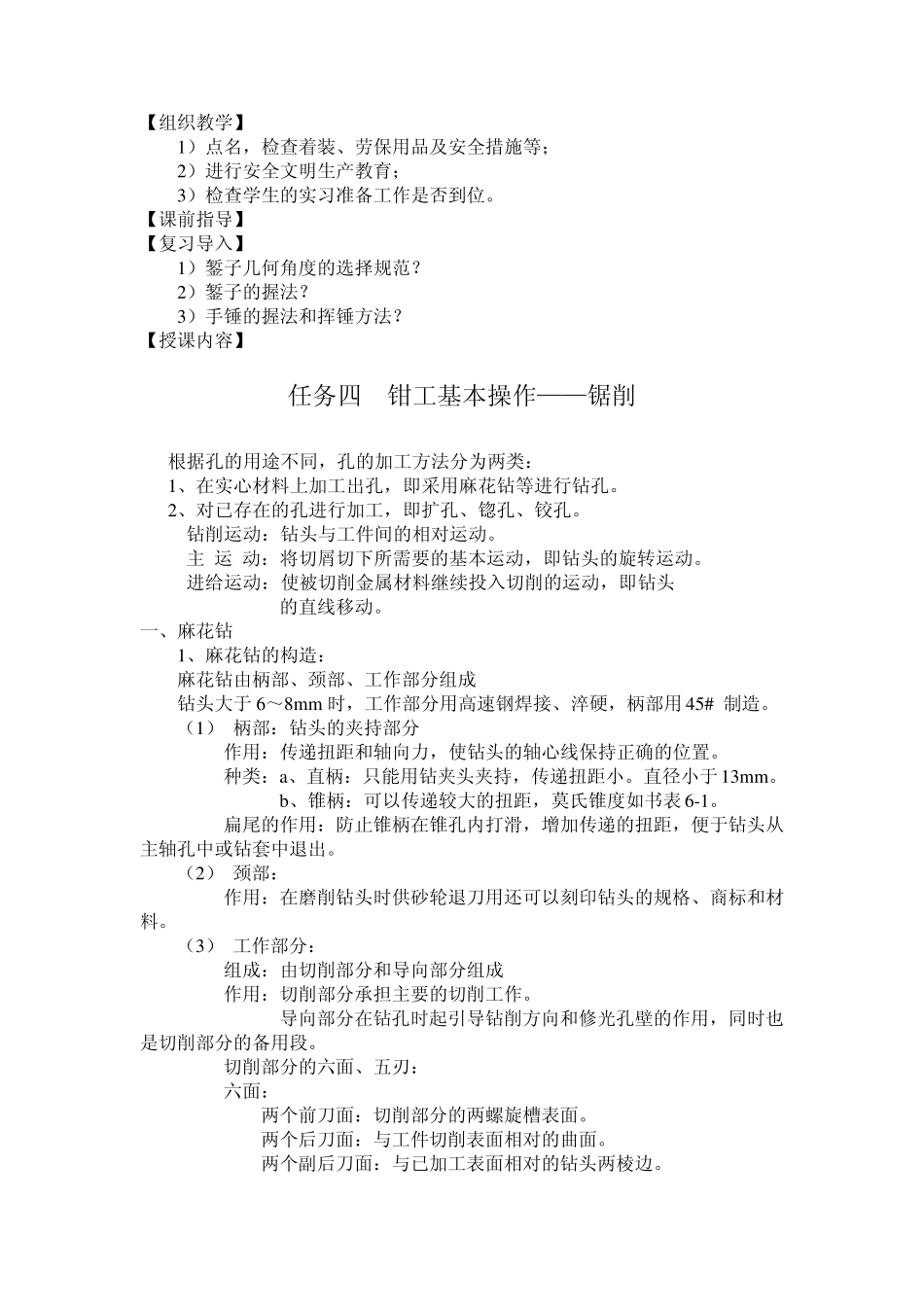

任务五钳工基本操作孔加工_第2页
2/13

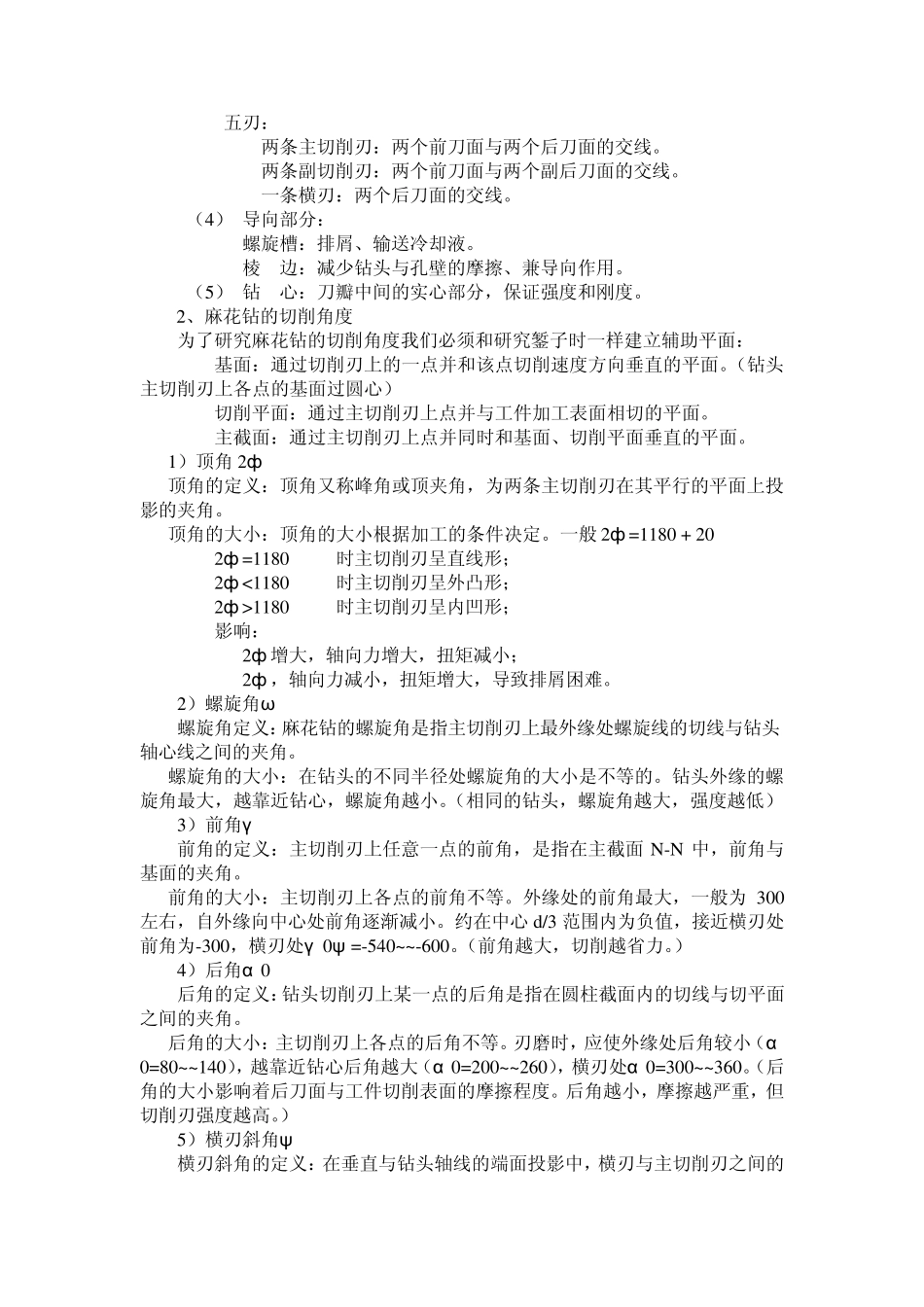

任务五钳工基本操作孔加工_第3页
3/13
任务五 钳工基本操作——孔加工 授课时数: 6 h 教学目的和要求: 1 )掌握正确钻孔、锪孔和铰孔的操作姿势; 2 )能根据不同材料和加工要求正确选用钻床、钻头、铰刀,并能正确装夹; 3 )做到安全和文明操作。 重点与难点: 1 )重点:锯弓的正确握法,正确的锯削姿势和压力及速度; 2 )难点:保证一定的锯割精度。 示范内容: 1 )手锯的握法和站立姿势; 2 )锯条的安装,工件的夹持,起锯和收锯; 3 )锯割的速度和压力的掌握。 巡回重点: 1 )纠正不正确的姿势; 2 )指导学生对锯条和工件夹持; 3 )锯割质量的检查。 教学准备: 工具:手锯、锯条、划线工具; 量具:钢皮尺、游标卡尺、角尺等; 原材料:废料; 设备:台虎钳。 教学内容与组织: 【组织教学】 1)点名,检查着装、劳保用品及安全措施等; 2)进行安全文明生产教育; 3)检查学生的实习准备工作是否到位。 【课前指导】 【复习导入】 1)錾子几何角度的选择规范? 2)錾子的握法? 3)手锤的握法和挥锤方法? 【授课内容】 任务四 钳工基本操作——锯削 根据孔的用途不同,孔的加工方法分为两类: 1、在实心材料上加工出孔,即采用麻花钻等进行钻孔。 2、对已存在的孔进行加工,即扩孔、锪孔、铰孔。 钻削运动:钻头与工件间的相对运动。 主 运 动:将切屑切下所需要的基本运动,即钻头的旋转运动。 进给运动:使被切削金属材料继续投入切削的运动,即钻头 的直线移动。 一、麻花钻 1、麻花钻的构造: 麻花钻由柄部、颈部、工作部分组成 钻头大于 6~8m m 时,工作部分用高速钢焊接、淬硬,柄部用45# 制造。 (1) 柄部:钻头的夹持部分 作用:传递扭距和轴向力,使钻头的轴心线保持正确的位置。 种类:a、直柄:只能用钻夹头夹持,传递扭距小。直径小于 13m m 。 b、锥柄:可以传递较大的扭距,莫氏锥度如书表 6-1。 扁尾的作用:防止锥柄在锥孔内打滑,增加传递的扭距,便于钻头从主轴孔中或钻套中退出。 (2) 颈部: 作用:在磨削钻头时供砂轮退刀用还可以刻印钻头的规格、商标和材料。 (3) 工作部分: 组成:由切削部分和导向部分组成 作用:切削部分承担主要的切削工作。 导向部分在钻孔时起引导钻削方向和修光孔壁的作用,同时也是切削部分的备用段。 切削部分的六面、五刃: 六面: 两个前刀面:切削部分的两螺旋槽表面。 两个后刀面:与工件切削表面相对的曲面。 两...
