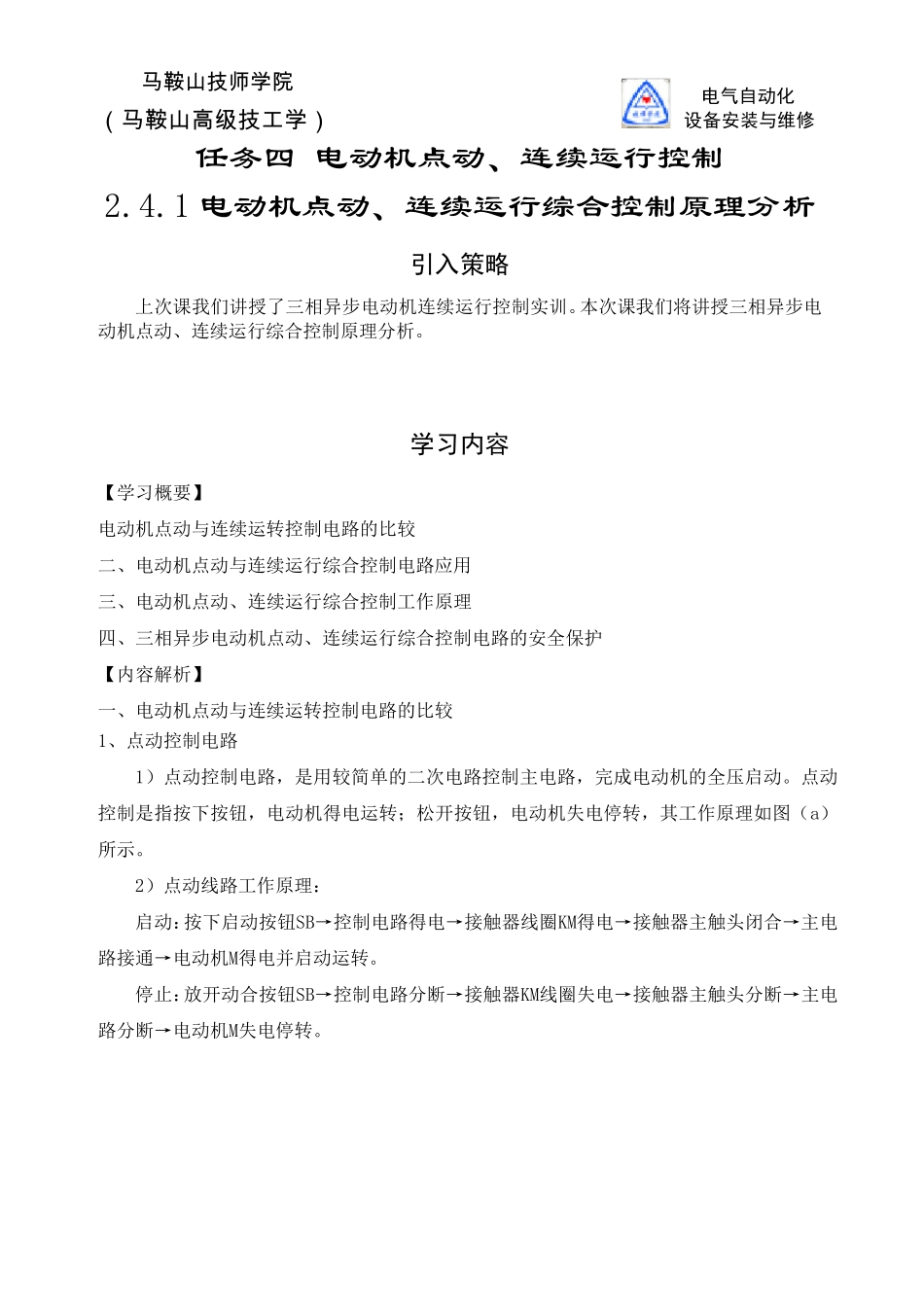

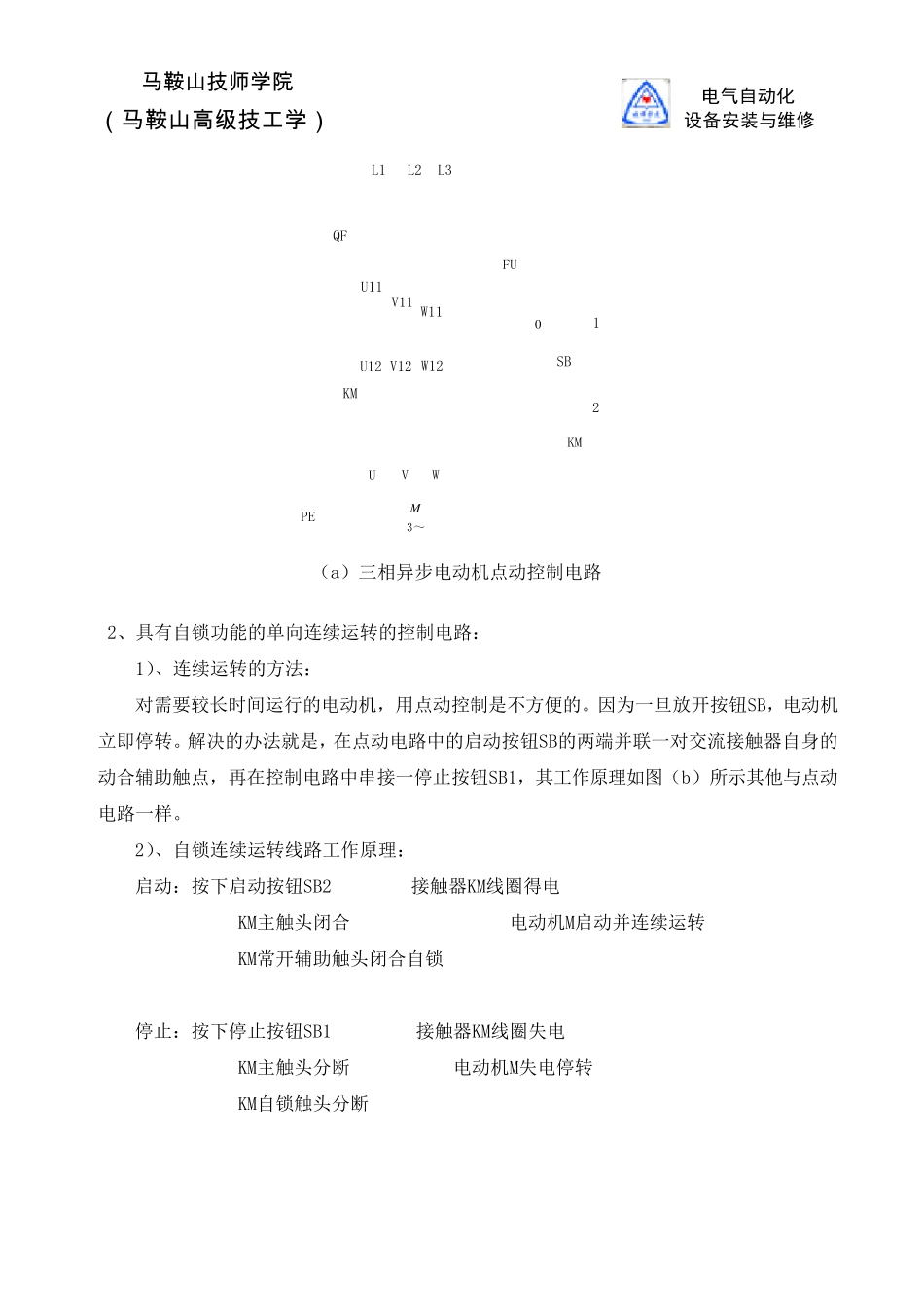

马 鞍 山 技 师 学院 （马 鞍 山 高级技 工学） 电气自动化 设备安装与维修 任务四 电动机点动、连续运行控制 2.4.1 电动机点动、连续运行综合控制原理分析 引入策略 上次课我们讲授了三相异步电动机连续运行控制实训。本次课我们将讲授三相异步电动机点动、连续运行综合控制原理分析。 学习内容 【学习概要】 电动机点动与连续运转控制电路的比较 二、电动机点动与连续运行综合控制电路应用 三、电动机点动、连续运行综合控制工作原理 四、三相异步电动机点动、连续运行综合控制电路的安全保护 【内容解析】 一、电动机点动与连续运转控制电路的比较 1、点动控制电路 1）点动控制电路，是用较简单的二次电路控制主电路，完成电动机的全压启动。点动控制是指按下按钮，电动机得电运转；松开按钮，电动机失电停转，其工作原理如图（a）所示。 2）点动线路工作原理： 启动：按下启动按钮SB→控制电路得电→接触器线圈KM得电→接触器主触头闭合→主电路接通→电动机M得电并启动运转。 停止：放开动合按钮SB→控制电路分断→接触器KM线圈失电→接触器主触头分断→主电路分断→电动机M失电停转。 马 鞍 山 技 师 学院 （马 鞍 山 高级技 工学） 电气自动化 设备安装与维修 L1L2L3QFFUSBKMKMPEM3～UVWU11V11 W11012U12 V12 W12 （a）三相异步电动机点动控制电路 2、具有自锁功能的单向连续运转的控制电路： 1）、连续运转的方法： 对需要较长时间运行的电动机，用点动控制是不方便的。因为一旦放开按钮SB，电动机立即停转。解决的办法就是，在点动电路中的启动按钮SB的两端并联一对交流接触器自身的动合辅助触点，再在控制电路中串接一停止按钮SB1，其工作原理如图（b）所示其他与点动电路一样。 2）、自锁连续运转线路工作原理： 启动：按下启动按钮SB2 接触器KM线圈得电 KM主触头闭合 电动机M启动并连续运转 KM常开辅助触头闭合自锁 停止：按下停止按钮SB1 接触器KM线圈失电 KM主触头分断 电动机M失电停转 KM自锁触头分断 马 鞍 山 技 师 学院 （马 鞍 山 高级技 工学） 电气自动化 设备安装与维修 L1 L2 L3QFKMPEM3～UVWU11V11 W11U12 V12 W12FUSB2KM013SB1KM2 （b）三相异步电动机连续运行正转控制线路原理图 二、电动机点动与连续运行综合控制电路应用 机床设备在正常工作时一般需要电动机处在连续运转状态，但在试车或调整刀具与工件的相对位置时，又需要电...
